솔리드 스테이트 배터리 케이스 엣지 커팅, 폴딩 및 다림질 기계

1. 서론

주로 고체전지 외관 성형 공정에 사용

1.1 소프트 실링 솔리드 스테이트 배터리 자동 트리밍, 엣지 폴딩 및 핫 엣지 성형에 적합

1.2 트리밍 메커니즘 공간은 배터리의 다양한 너비에 맞게 조절될 수 있습니다.

1.3 기계는 측면 가열 온도를 표시하고 조절할 수 있으며 비정상 알람 기능이 있습니다.

1.4 캠 드라이브, 고속 및 정확도

1.5 PLC 수입, 터치스크린 제어 디스플레이, LCD 온도 조절기 수입, 오차 ± 2℃

Ⅱ、 장비 구조도

2.2 장비 설명(장비 작동 프로세스, 주요 스테이션 소개)

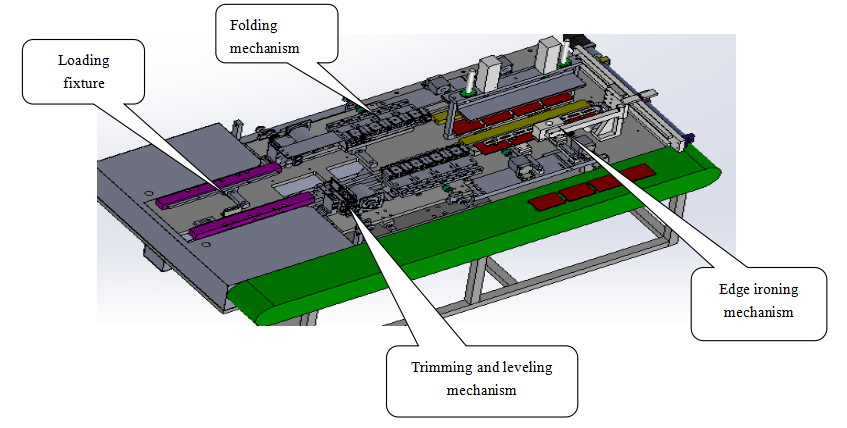

2.3 시스템 아키텍처 다이어그램

1) 트리밍 메커니즘

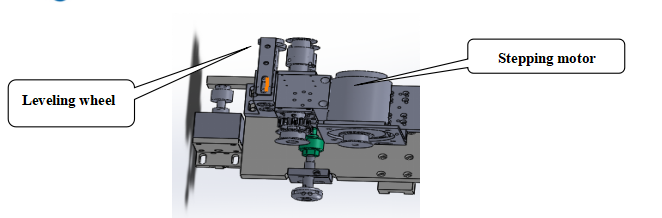

이 장치는 자체 제작한 레벨링 휠, 절단 칼, 단상 모터로 구성됩니다.

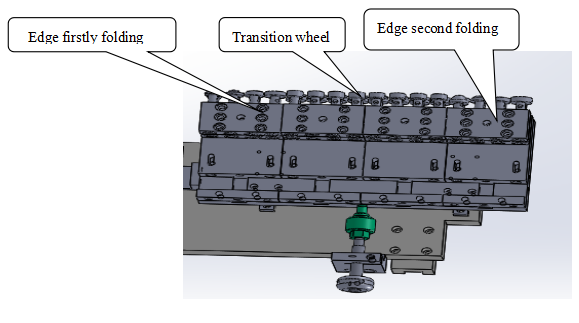

2) 접는 메커니즘

접이식 메커니즘은 TMAX가 특별히 설계한 1단 접이식 휠, 전환 휠, 2단 접이식 휠로 구성되어 있습니다 .

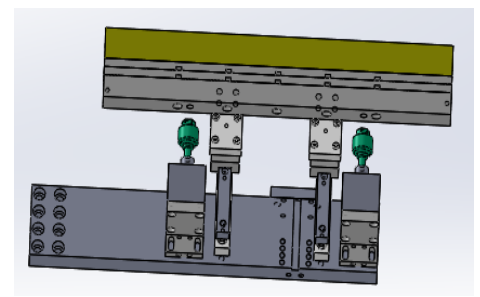

3) 엣지 다림질 메커니즘

본 기구는 VE실린더와 H62황동 300℃ 담금질 및 템퍼링 처리 열간연삭 좌우 핫헤드로 구성되어 있습니다.

Ⅲ、장비 설계 요구사항

1. 정상 사용 수명: 5년

2. 일일 실행 시간: 24시간

3. 연간 실행 시간: 중단 없음

4. 장비 기술 파라미터 표

1. 구성 전원 공급 : 2.5KW, 2상 220V 전원 공급 사용

2. 압축 공기: ≥ 0.5MPa, 20L/분;

3. 장비 작동 환경 온도: 10 ～40 ° C

4. 장비 작동 환경 상대 습도: 30-70% (결로 현상 없음)

5. 장비 운용 인원 : 3대/1인

6.  진공도 : 없음

7. 작업 속도: 고정장치 1회 왕복 시 10초

8. 장비 무게 : 실제 상황에 따라 300KG

9. 스프레이 색상 : 표준 색상 번호는 PANTONE, 국제 표준 웜 그레이 1C입니다.

10.  크기 : 길이 1300mm* 너비 650mm* 높이 900mm

11. 장비 소음: 장비 소음 ≤ 75dB

12. 이용률: 99.8%

13. 정확도 요구 사항: 롤링 커팅 후 가장자리 버는 0.1mm 미만, 너비는 0.2mm 미만, 물결 모양은 0.2mm 미만입니다(가장자리 밀봉 효과에 따라 다름)

14. 수율 요구 사항: 첫 번째 수율: ≥ 99.5% (불량품 입고 제외)

15. 실패율 요구 사항: ≤1%

16.속도는 3개의 사이클로 나뉩니다.

Ⅴ、기기의 기본 기능:

본 장치는 밀봉 후 유연한 파우치 셀 의 양면 동기 트리밍, 접기, 다림질 및 성형에 적합합니다  . 접기는 접기의 기하학적 곡선 홈에 적합한 특수 설계 롤러 유형에 따라 롤러 유형을 채택하여 접은 후 완벽한 효과를 얻습니다.

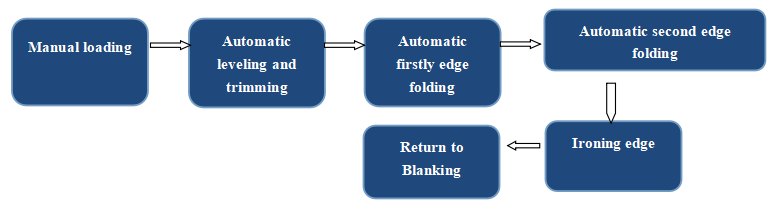

장비 작동 과정:  셀을 고정 장치에 수동으로 넣고 양손으로 작동을 시작합니다. 실린더가 자동으로 셀의 압력을 낮추고 조입니다. 고정 장치는 자동으로 엣지 실링 및 평탄화 성형 휠, 원형 롤링 커터, 1차 롤러 접힘, 2차 롤러 접힘, 3차 롤러 접힘, 가열 및 엣지 다림질 구역(자동 엣지 다림질, 시간 조절 가능)을 통과한 후 압축된 배터리 셀 실린더가 자동으로 상승합니다. 흡입 셀의 기계식 암이 고정 장치 셀 위치로 이동합니다. 흡입 셀이 상승한 후 컨베이어 벨트로 이송되어 자동으로 복귀합니다. 셀이 제거되면 고정 장치는 자동으로 원래 위치로 복귀하여 다음 작업을 다시 시작합니다.

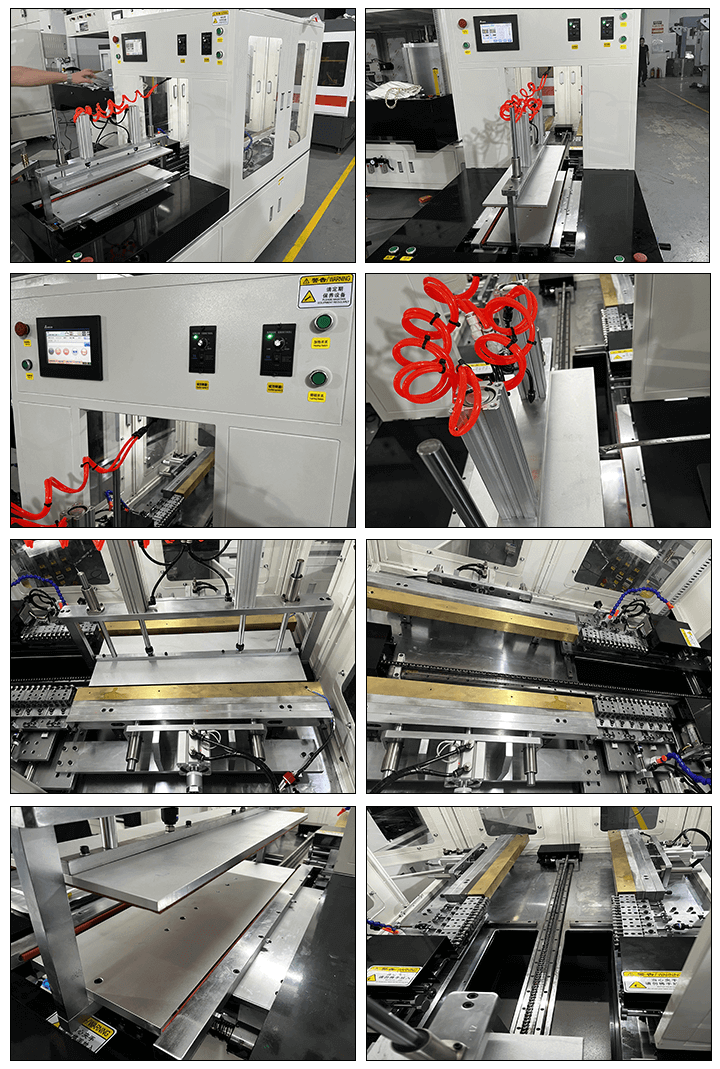

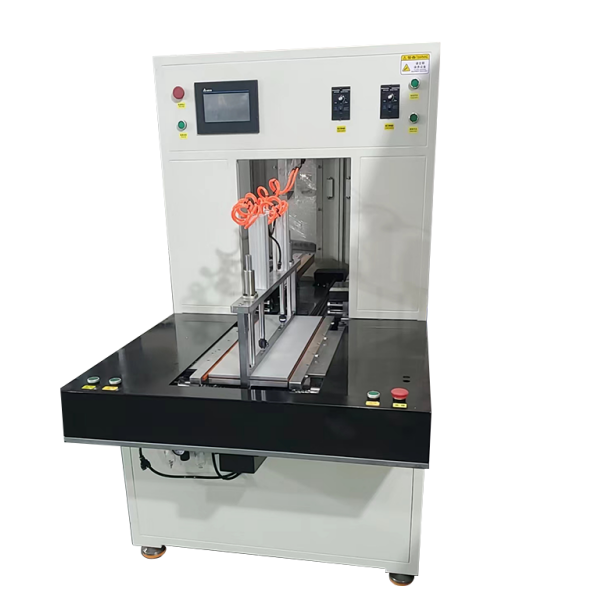

Ⅶ、장비 사진
