1.

시스템에 적합

3원계, 인산철리튬, 코발트산리튬, 망간산리튬, 흑연, 탄소규소 등 시스템 배터리 양극 및 음극

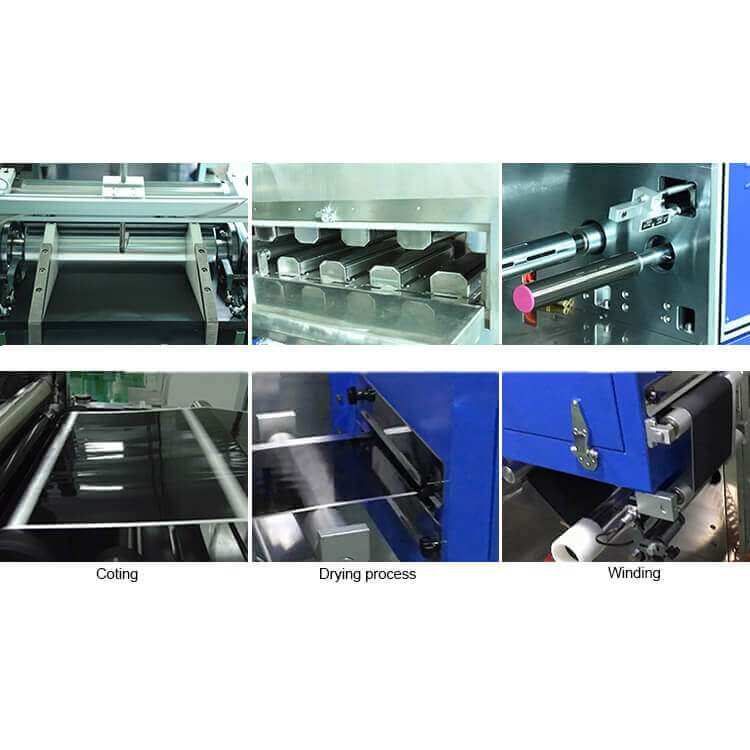

코팅 공정

2.

코팅 유형

연속 코팅

3.

오븐 섹션 번호

1 섹션 1 미터 오븐

4.

코팅 속도

0~0.5m/분

5.

기판 두께

알루미늄 호일(Al) : 8 ~ 30um 구리 호일(Cu) : 8 ~30um

6.

롤 표면의 설계 폭

330mm

7.

코팅 폭을 확보하세요

280mm 이내

8.

코팅 롤러, 침대

Φ120mm

9.

프레서 롤

Φ80mm

10.

정밀 코팅

±3㎛

11.

무게 정밀도(mg/cm2)

코팅 중심값±1.0%

12.

페이스트 점도에 적합

2000~12000(mPas)

13.

한 면 건조 코팅 두께 범위

20~200㎛

14.

용매 특성

유성 용매 NMP (sg=1.033, bp=204℃)

수용성 용매 H2O/NMP(sg=1.000, bp=100℃)

15.

고형분 함량 범위에 적합

20~85%

16.

코팅 크기 정확도(mm)

L≤±1  、W≤±0.5

17.

전면 및 후면 정렬 정밀도(mm)

L≤±1  、W≤±0.5

1.

롤러 장착 구조

철골 프레임을 단단히 설치하세요

2.

롤 표면 처리

금속 알루미늄 롤 표면 산화

3.

장력 제어 시스템

자동제어 일정장력, 장력범위 0~50N, 서보모터 제어

4.

바로잡는 방법

자동 EPC 제어, 스트로크 50mm

5.

와인딩 모드

소재코일은 3인치 공기팽창축과 공기팽창축으로 고정되어 있습니다.

풀림을 위한 단일 공기 확장 축

6.

최대 풀림 직경

Ф 250mm

7.

가스 팽창축의 최대 하중 지지력

80kg

8.

공기 팽창 샤프트의 수

1

9

주 구동 모터

서보 모터

10

롤 표면 처리

금속 알루미늄 롤 표면 산화

11

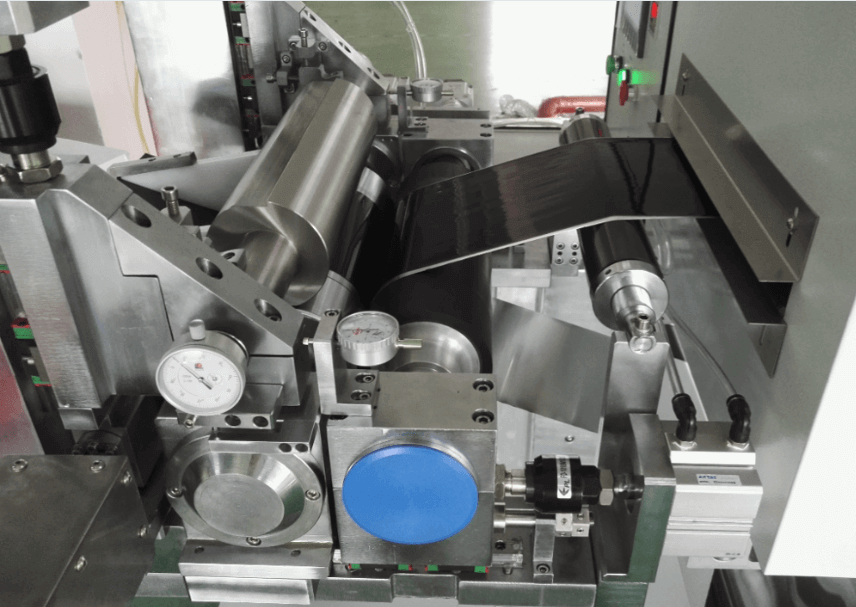

닥터 블레이드

양면 쉼표 닥터 블레이드

12

코팅 롤러 (스틸 롤러)

경질 크롬 도금

13

백롤(침대)

표면은 수입 EPDM으로 코팅되어 있습니다

14

블레이드 간격 높이 조정

수동 설정

15

싱글 헤드 위치

건조 경로 전 설치 및 작동

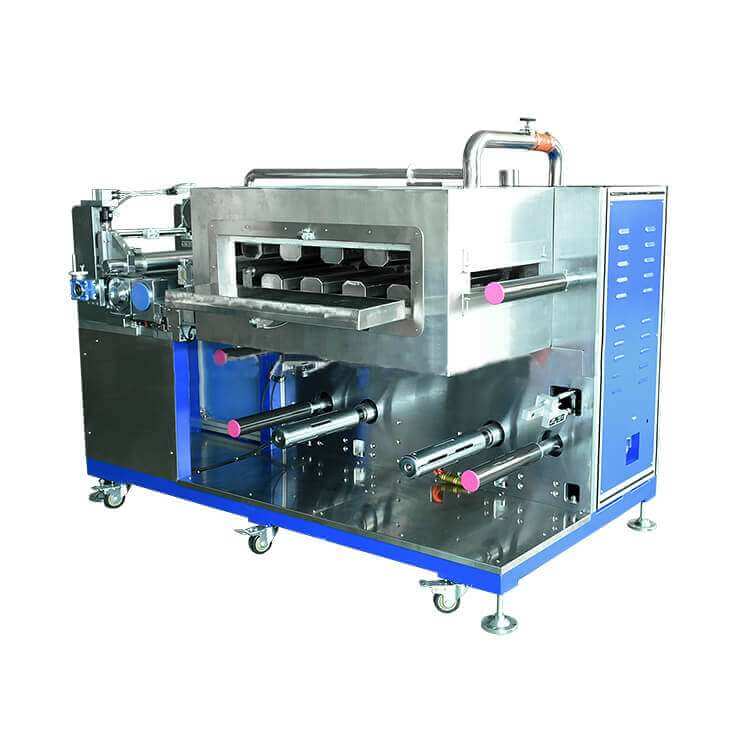

1.

오븐 구조

2중 독립 가열, 상하부 배치

2.

오븐 길이

1m/구간

3.

재료

SUS304 스테인리스 스틸

4.

온도 조절

정상 작동 온도 제어, 과열 모니터링 및 경보 보호 제어로 구분되며 주 가열 전원 공급을 차단합니다. 각 단락은 서로 완전히 독립적 입니다.

5.

난방 모드

전기난방, 온풍순환 구조

6.

단일 섹션 오븐 가열 전력

6KW

7.

오븐 내부 온도

설계 최대 150℃, 단일  섹션 오븐 온도 차이 ≤±2.5℃

8.

불어오는 길

상하 공기 송풍, 상하 공기 실 공유 가열체

9.

바람의 구조

에어노즐 홈을 절단하기 위해 특수금형을 사용합니다.

10.

팬 제어

접촉기 제어

11.

난방 제어

솔리드 스테이트 릴레이

12.

팬 소재

SUS304 스테인리스 스틸

13.

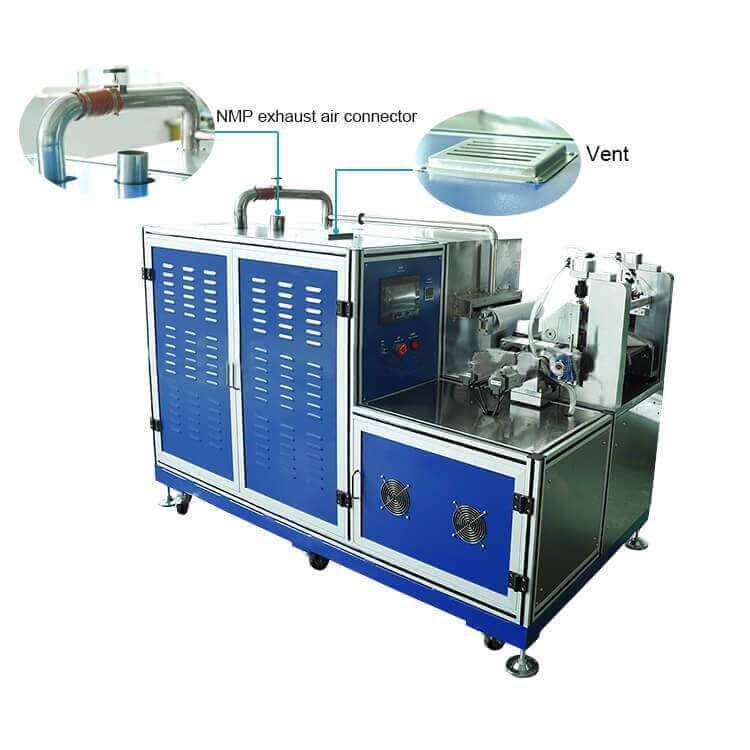

용매 회수 시스템

선택 과목

1.

행진을 바로잡다

건조구 설치

2.

긴장

일정한 장력의 자동 제어

3.

설치 구조

철골 프레임을 단단히 설치하세요

4.

권취 가스 팽창 축의 수

1

원암 와인딩

1

마스터 제어 시스템

터치스크린, PLC, 서보 시스템

2

작동 모드

수동, 자동, 비상 정지; 전체 기계는 전후에 작동 가능

3

알람 조건

장치가 고장나면 터치 스크린에 해당 수정 화면이 표시됩니다.

1.

스크레이퍼

원형 점프 ≤±1.5um, Ra0.4, 직진도 ≤±1.5um

2.

코팅 롤러(스틸 롤러)

원형 런아웃 ≤±1.5um, Ra0.4 진직도 ≤±1.5um

3.

고무 롤

원의 흔들림 ≤10um, 진직도 ≤10um

4.

편차 정류

±0.2mm
