상표 :
TMAX품목 번호:
TMAX-ZX550결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

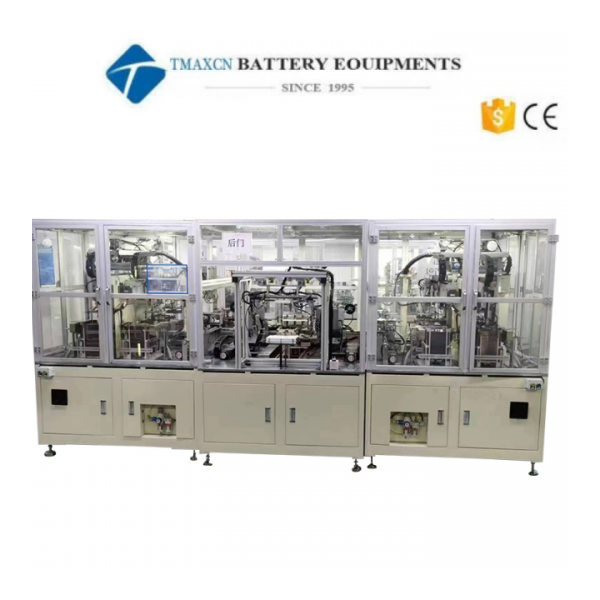

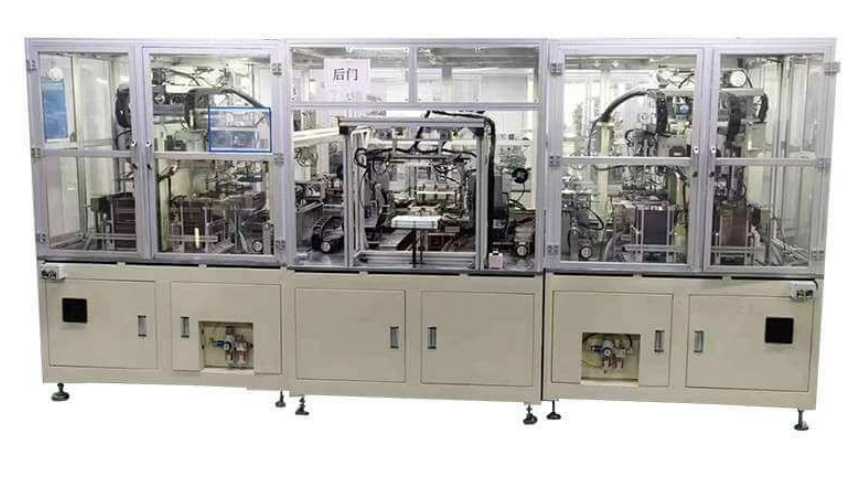

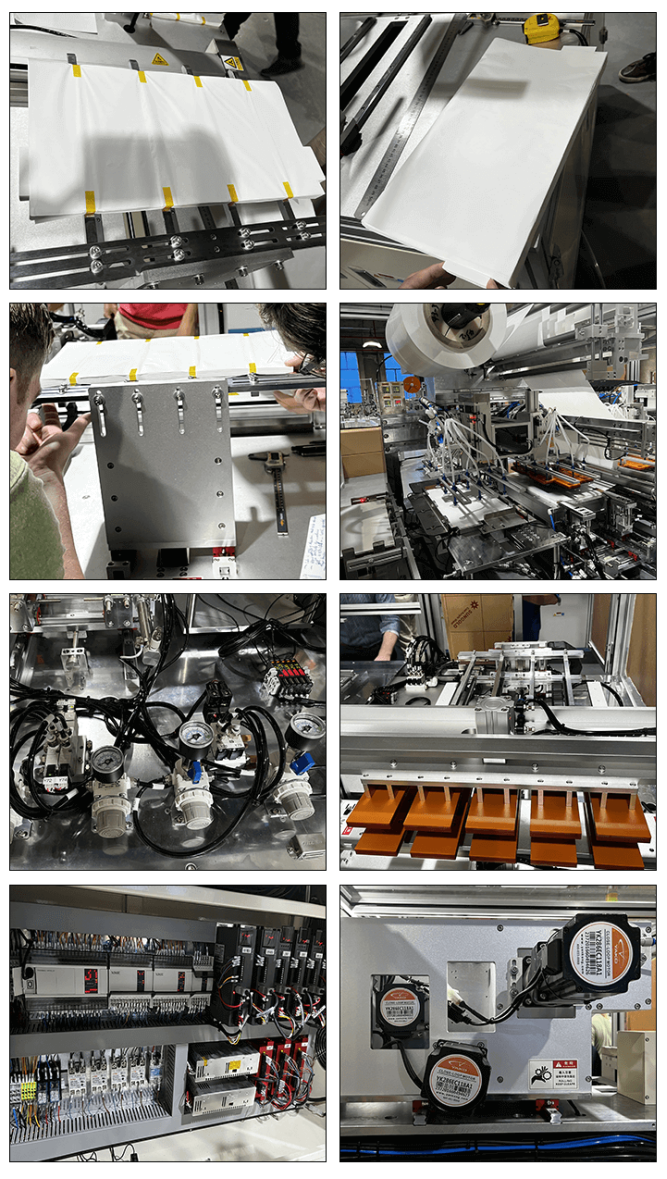

5일파우치 또는 프리즘 셀용 더블 워크스테이션 자동 적재기
I. 기능 개요
장력 메커니즘을 통해 세퍼레이터가 능동적으로 풀려 스태킹 테이블에 도입되고, 스태킹 테이블은 다이어프램을 앞뒤로 움직여 극 조각을 배치하고, 양극/음극 조각을 먼저 쌓고 두 세트의 로봇 흡입 컵이 왼쪽의 두 상자에서 양극과 음극 조각을 꺼내 정확한 위치 지정 후 스태킹 테이블에 쌓습니다; 스태킹이 완료된 후 분리기를 차단하고 로봇이 자동 접착을 위해 코어를 접착 스테이션으로 옮기고 동시에 다음 코어의 자동 스태킹이 시작됩니다.
II. 기본 매개 변수
1. 크기: 2100mm(L) × 2350mm(D) × 1877mm(H); 2.
2. 전원 공급 장치: 220V 50HZ
3. 공기 공급원: 0.5MPa
4. 부식성 가스, 액체 또는 폭발성 가스 금지
5. 색상: 공급업체의 표준 색상 샘플(국제 웜 그레이 1C)
III.기술적 매개변수
1. 적용 사양: 길이 L370 ~ 550, 너비 W 80 ~ 200mm, 두께 H 8 ~ 30mm;
탭 길이 Q ≤ 30mm
2. 장비 속도 : 2.0 ~ 2.3S/개;
3. 폴 피스와 세퍼레이터의 정렬 정확도: 중심 편차 ± 0.3mm;
4. 먼지 보호: 재료 상자와 사전 포지셔닝에는 효과적인 먼지 보호 메커니즘이 장착되어 있습니다;
5. 신뢰성: 포지셔닝 핀은 장비의 고정밀하고 자주 움직이는 모듈에 고정되어 있습니다.
6. 다중 조각 누출 방지 : 여러 조각의 초음파 감지는 여러 조각이 코어에 겹치는 것을 효과적으로 방지 할 수 있습니다.
7. 폴 피스의 폴 러그의 누락된 각도를 감지하여 탭의 당김과 누락된 각도로 인해 폴 피스가 코어에 빠지는 것을 방지합니다.
셀 사양:
항목 | 사양 |
셀 길이 | 370-550 |
셀 너비 | 80-200 |
셀 두께 | 8-30 |
탭 방향 | 반대편 |
폴 러그가 반대편에 있는 경우 ，L+L1≤ | 520 |
IV.표준 구성
S/N | 구성 요소 이름 | 수량/세트 | 설명 |
1 | 자동 카세트 로딩 메커니즘 | 2 | 특수 카세트 삽입; 한 세트의 양극과 한 세트의 음극, 넓은 범위의 조정이 가능합니다. |
2 | 폴 로딩 보조 메커니즘 | 2 | 브러시 및 흔들기 메커니즘, 송풍 및 진공 장치, 멀티피스 방지 장치 |
3 | 폴 피딩 리프팅 메커니즘 | 2 | 로봇이 폴 조각을 안정적으로 픽업하고 자재 부족 시 자동 정지 알람이 울립니다. |
4 | 분리기 장력 조절 메커니즘 | 1 | 다이어프램 활성 풀림, 일정한 장력 유지 |
4.1 | 세퍼레이터 편향 시스템 | 1 | 보정 풀기. |
5 | 기계식 사전 포지셔닝 모듈 | 2 | 기계적으로 정밀한 위치 지정, 집진 장치 및 추가 먼지 추출 메커니즘 |
5.1 |
멀티 필름 감지 |
2 |
초음파 두께 감지 기능으로 여러 조각이 코어에 들어가는 것을 방지합니다. |
6 | 스태킹 로봇 | 2 | 로봇이 폴 조각을 안정적으로 잡고 놓을 수 있도록 하는 서보 드라이브, 재료 상자의 서보 픽업 |
7 | 수유 흡입 컵 메커니즘 | 4 | 진공 노즐 타입 2세트와 흡입판 타입 2세트 |
8 | 테이블 스태킹 | 1 | 서보 구동식 적재 테이블 이동 및 리프팅: 적재 테이블의 왕복 이동을 위한 정밀 볼 스크류 |
9 | 분리기 송풍 | 1 | 공기 송풍을 통해 다이어프램을 반대편으로 역송풍하기 |
10 | 매니퓰레이터 클램핑 모듈 | 1 | 조작기에 의한 코어 자동 전송 |
11 | 분리기 차단 메커니즘 | 1 | 길이를 결정한 후 엔드 롤을 절단하는 핫 커터 메커니즘 1세트 |
12 | 테이프 측면 부착 메커니즘 | 1 | 모든 측면 접착 (폴 러그 중앙 포함) 접착 위치와 양을 설정할 수 있습니다. |
13 | 자동 언로딩 메커니즘 | 1 | 자동 코어 스태킹 및 배치 픽업으로 즉각적인 수작업 요구 사항 감소 |
14 | 전기 운영 체제 | 1 | 비상 정지, 전원 스위치 등의 버튼이 있는 터치스크린 조작이 가능합니다. |
15 | 제어 시스템 | 1 | 전기 및 공압 회로가 기계 내부에 설치되어 공간을 절약하고 유지보수를 용이하게 합니다. |
16 | 랙 기판 | 2 | 색상: 컴퓨터 화이트 |
17 | 방진 커버 | 1 | 인터록 스위치와 비상 스위치가 있는 알루미늄 플렉시글라스 커버 1세트 |
18 | 먼지 추출 메커니즘 | 1 | 진공 청소용 송풍기, 사전 배치, 자재 상자 |
19 | 진공 시스템 | / | 진공 발생기 |
V.주요 구성 요소 구성
1. 표준 부품 목록
S/N | 이름 | 브랜드 | 비고 |
1 | 공압 실린더 | AIRTAC | |
2 | 마그네틱 스위치 | AIRTAC | |
3 | 선형 가이드 | 하이윈/딩한 | |
4 | 볼 나사 | TBI | |
5 | 서보 모터/드라이브 | ||
6 | 솔레노이드 밸브 | AIRTAC | |
7 | PLC | 옴론/히타치 | |
8 | 센서 | DAOCHUAN / F&C | |
9 | 광섬유 | KEYENCE/SUNX | |
10 | 터치 스크린 | OMRON/MCGS |
