프리즘 배터리 생산을 위한 OCV 분류 및 테스트 기계

1, 장비 소개

    1. 장비 신청

    이 장비는 프리즘 배터리의 내부 저항과 전압을 테스트하고 PLC가 자동으로 분류 등급을 판단한 후 수동 분류를 수행하고 코드를 스캔하여 용량을 읽고; 측면 전압 테스트; 전기 코어의 두께 테스트; 그리고 모든 데이터를 MES 시스템에 연결하도록 설계되었습니다. 고정구를 이동식 고정구에 수동으로 배치하고 배터리를 배치 한 후 양면 제어 버튼을 양손으로 클릭하면 고정구가 자동으로 사전로드 위치로 이동하여 검사 프로세스를 완료합니다. 마지막으로 수동으로 촬영하고 왕복 주기로 수동으로 작동하여 연속 생산을 실현할 수 있습니다 (테스트 기능에는 코드 스캔 및 판독 용량, 테스트 전압 및 내부 저항을 포함하여 QR 코드에 기록, 테스트 에지 전압을 구별하여 ng, 2 차 테스트 OCV 및 소프트웨어를 구별, 셀 두께 측정 및 해당 바코드에 업로드, 모든 데이터가 MES 시스템에 업로드됨).

    2. 장비 구조

    수동 작동 플랫폼 / 전압 테스트 메커니즘 / 내부 저항 테스트 메커니즘 / 코드 스캐닝 테스트 메커니즘 / 측면 전압 테스트 메커니즘 / 주 제어 메커니즘 및 기타 장치로 구성됩니다.

    3. 장비 조치 프로세스

    수동으로 배터리를 공급 테스트 벤치에 놓고 플랫폼을 통해 자동으로 테스트 스테이션에 들어가 전압, 내부 저항 및 코드 스캔을 테스트합니다. 두께 측정 메커니즘이 눌러 두께를 측정합니다. 감지 후 PLC는 사전 설정된 정렬 조건에 따라 정렬하고 표시등이 켜집니다. 가장자리 전압 테스트 바늘이 연동되어 알루미늄 필름을 뚫고 양극 및 음극 귀를 테스트합니다. 마지막으로 테스트 데이터에 따라 배터리를 수동으로 분류합니다.

    4. 소프트웨어 기능

    1) 언어: 중국어 간체;

    2) QR코드 판독 용량 스캔; 배터리에 저장된 전압/내부 저항을 데이터베이스에서 정확하게 판독합니다.

    프로세스 편집 및 관리 기능:

    3) 프로세스 편집 및 관리 기능:

    a. 세 가지 파라미터 기어 감지를 설정할 수 있으며, 설정된 기어에 따라 다른 값을 선택할 수 있습니다;

    b. 테스트한 데이터 파일은 컴퓨터에 저장할 수 있으며, 원격 제어 및 데이터 수집 및 분석을 위해 RS232C 인터페이스를 장착할 수 있습니다.

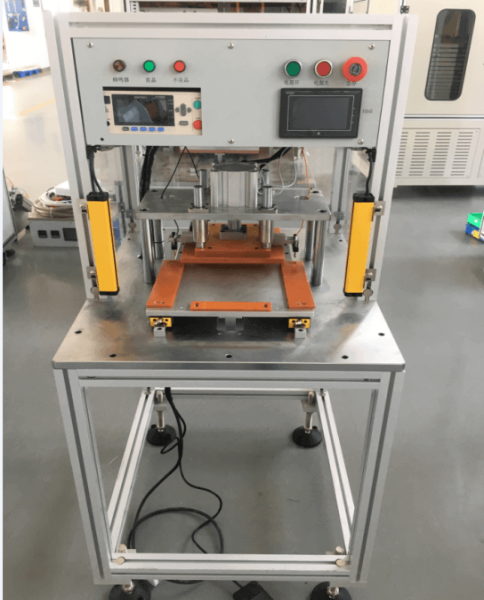

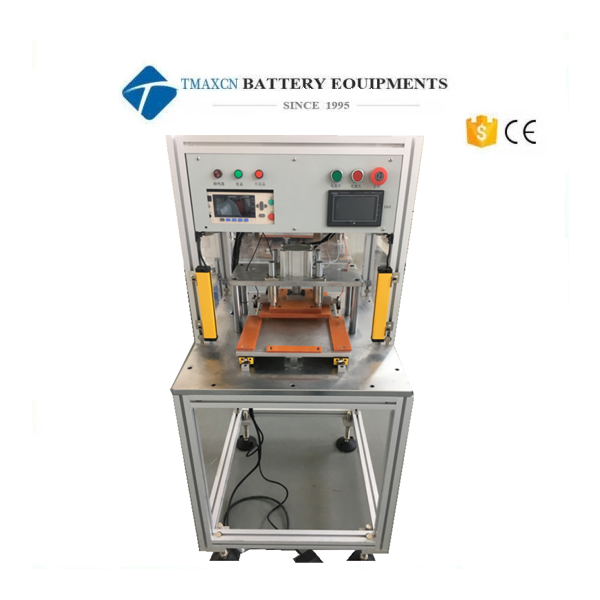

2, 장비 개요도(참고용)

3, 장비의 기술적 매개 변수

1. 생산 효율 : 2ppm; 2.

2. 배터리의 경계 치수 범위: L 80 ~ 300mm; W 50 ~ 200mm; T 2 ~ 18mm; 사용자가 제공 한 배터리 크기에 따라 설계 할 수 있습니다;

3. 테스트 이동성 ≥95%。 장비는 8시간 동안 작동하며 시운전 및 유지 보수 시간은 1% 미만입니다.

4. 제품 자격 비율 99%, 제품 자격 요건은 위의 요구 사항을 따릅니다.

4, 기기의 기술적 매개 변수

1. 절연 저항 측정 범위 : 100k ~ 10TΩ; 1.

2. 절연 저항의 기본 정확도 : <1G : 1 %, ≥1G : 3 %, ≥10G : 5 %, ≥1T : 10 %; 2.

3. 모든 음전압 출력: 1.0VDC~1000VDC, <100V: 전압 단계 0.1V, ≥100V：

4. 전압 단계 1V, 기본 정확도 : 1 %; 4.

5. 두께 측정 정확도: 서보 모터 카운터웨이트 테스트, 정확도 ±0.1mm

5, 장비의 주요 구성 요소

1. 실린더：SMC/AirTAC; 1.

2. 솔레노이드 밸브：SMC/AirTAC; 2.

3. 온도 제어 미터: 오므론; 3.

4. 가이드：HIWIN/KKT;

5. 선형 베어링: 미스미; 5.

6. PLC: 미쓰비시 / 파나소닉; 6.

7. 인덕션 스위치: 오므론 또는 키안스

8. 터치 스크린: 디스플레이 및 제어

9. 9: 파나소닉

6, 설치 환경 요구 사항

1. 전원 공급 장치 구성 : AC220V ， 50Hz, 전압 변동 범위 : + 10 % ~ 10 %; 1.

장비의 총 전력은 약 3KW입니다;

2. 압축 공기: 0.25 ~ 0.76mpa; 기압 변동 ± 1%(수분 제거, 오일 프리, 여과 및 압력 안정화 후 깨끗한 공기);

3. 장비 사양:

1) 장비 무게: 약 450kg;

2) 전체 크기: 약 L(1.8m) * W(1.6m) * H(1.8m);

3) 표시 색상: 밝은 회색 또는 고객이 지정한 색상.

4. 환경 요구 사항:

1) 주변 온도: 25 ± 5 ℃;

2) 상대 습도: 30% - 75% RCH, 현장의 공기가 건조하고 산염기 부식 없이 막히지 않았는지 확인합니다;

3) 접지선: 보호 접지.
