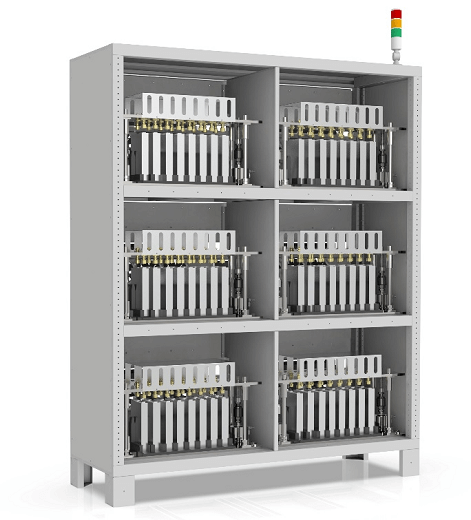

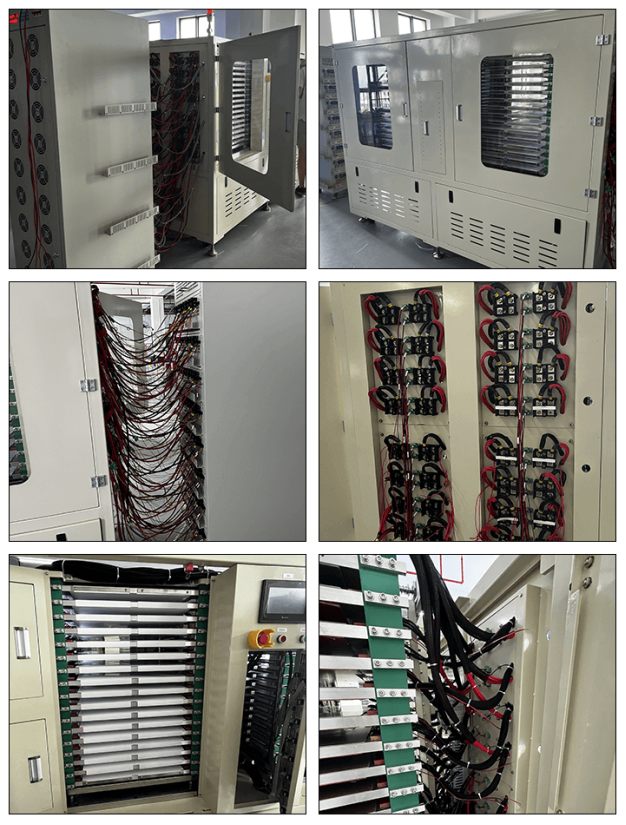

프리즘 배터리 생산용 5V20A 64채널 음압 형성 기계

1.  장치 기능

  1. 장비 기능 : 장비는 주로 고온 (30-50 ℃), 음압 (10--95)에서 리튬 이온 각형 배터리 형성에 사용되며 고온에서 배터리 형성 성능을 빠르게 활성화하고 배터리 형성에서 공기를 진공 추출하고 형성 시간을 단축하고 배터리 생산주기를 단축 할 수 있습니다.

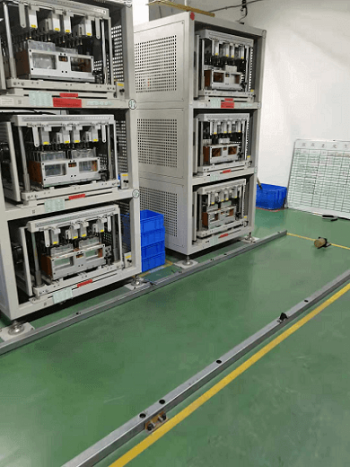

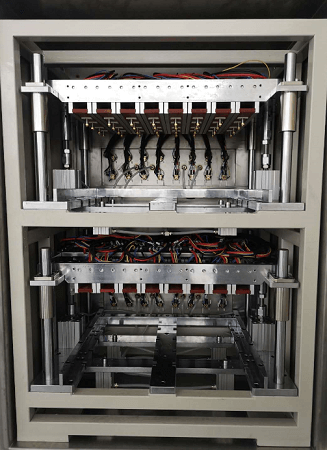

  2. 장비는 화학 전원 캐비닛 세트(5V20A, 64점), 니들 베드 고정 장치 그룹 8세트(8점/세트) 및 음압 진공 시스템 세트(4층, 각 층에 직경 32mm의 파이프 2개, 64점으로 분할, 각 단일 파이프 직경 8mm, 불소 고무 부식 방지 흡입기)로 구성되며(전원 공급 장치와 고정 장치는 별도로 배치), 전원 공급 장치와 고정 장치는 별도로 배치됩니다.

  3. 워크플로 설명:

  레일 리프트 카가 픽스처 그룹 전송 → 픽스처 그룹을 니들 베드에 밀어 넣음 → 니들 베드 시작 → 음압 프로세스 시작 및 포메이션 충전 → 포메이션 완료 → 니들 베드 픽스처 자동 개방 → 레일 리프트 카가 픽스처 그룹 수동 철수 → 다음 라운드의 픽스처 그룹 충전 포메이션 진행.

2, 기술 매개 변수

1. 프리즘 배터리에 적합：36130200(또는 72173200); 1.

2. 충전 전압 설정 범위 : DC 0 ~ 5V; 2.

3. 방전 전압 설정 범위 : DC 5 ~ 0.7V; 3.

4. 충전 및 방전 전류 설정 범위 : DC 0.05 ~ 20A; 4.

5. 전압 정확도 : ± (0.05 % RD + 0.05 % FS); 5.

6. 전류 정확도: ±(0.05%RD+0.05%FS); 6.

7. 전압 분해능: 1mV; 7.

8. 전압 안정성: ≤0.1%; 8.

9. 전류 해상도: 1mA; 9.

10. 전류 안정성: ≤0.1%; 10.

11. 충전 에너지 절약 효율 : 최대 : 80 %; 11.

12. 방전 피드백 효율: 최대 78%; 12.

13. 전력 정확도: ±(0.05%RD+0.05%FS); 13.

14. 전류 응답 시간: 전류 출력이 30A인 경우 하드웨어 응답 시간: ≤ 50ms; 14.

15. 시간 설정 범위: 0~9999분 이내의 모든 설정. 시간 단위는 시, 분, 초이며 해상도는 0.1초입니다.

16. 시간 정확도: ≤±0.1%; 16.

17. 녹화 모드: 충전 녹화 시간, 방전 녹화 시간, 정적 녹화 시간, 글로벌 녹화 시간;

18. 녹음 주파수: 100ms~65535s

19. 샘플링 주파수: 단일 박스 약 10ms

20. 충전 모드: 정전류 및 전압 제한; 정전류 및 정전압; 정전력 충전

21. 충전 차단 조건: 전압; 전류; 시간; 용량; 온도;

22. 방전 모드: 정전류 및 정전력 방전; 22.

23. 방전 차단 조건: 전압, 전류, 시간, 용량, 온도;

24. 단일 사이클 작업 단계: ≤ 100단계, 중첩 사이클 기능 포함.

25. 연속 작업 시간: 장비의 전원은 모든 채널의 최대 부하를 충족하고 365* 24시간 중단 없이 작동해야 합니다;

26. 소프트웨어 기능: 26.

1) 소프트웨어는 수동 일시 정지 연결, 소프트웨어 종료 연결, 전원 차단 연결, 장비 통신 중단 연결, 비정상 정지 연결 등 다양한 연결을 지원합니다;

2) 순차 스캔, 채널 건너 뛰기 스캔, 로딩 스캔 및 기타 스캔 방법을 포함하여 1 차원 코드 및 2 차원 코드를 스캔 할 수있는 바코드 스캔을 지원합니다;

3) 로컬 테스트 상세 데이터 저장소를 통해 각 채널의 현재 테스트 데이터와 과거 데이터를 언제든지 확인할 수 있습니다. 커브에 해당하는 데이터를 표시하는 방법은 두 가지가 있으며, 단일 또는 배치 형태로 Excel 보고서 내보내기를 지원합니다. 또한 필요에 따라 테스트 종료 시 자동 데이터 가져오기를 설정할 수 있습니다.

4) 배터리 용량 분류 및 등급 분류를 지원합니다.

5) 테스트 후 적격 판단을 지원하고 지정된 사이클 용량, 전압, 시간 및 기타 정보에 따라 합격 / 불합격 결과를 판단합니다;

6) 모든 종류의 작업 단계 보호 및 글로벌 비정상 전압, 전류 및 온도 보호를 지원하고 비정상 경보를 제공합니다.

7) 채널 병렬 연결 지원(장비에 따라 선택 사항);

8) 데이터베이스 서버 백그라운드 스토리지 또는 MES 도킹을 지원합니다;

9) 소프트웨어 오프라인 보호;

10) 소프트웨어는 무료 업그레이드를 제공합니다.

27. 보호 기능

1) 데이터 비정상 복구

2) 소프트웨어 과전압, 저전압, 과전류, 저전류 및 용량 초과 보호;

3) 전압 및 전류 보호 값의 범위를 설정할 수 있으며 보호 후 프롬프트 및 기록이 가능합니다;

4) 상위 알람 램프를 설정하여 상태를 표시합니다;

5) 비상 정지 버튼을 설정하면 비상 정지 중에 고정 장치가 자동으로 열립니다.

6) 화재 경보기가 설치되어 있습니다. 연기 경보가 발생하면 기기가 작동을 멈추고 경보음이 울립니다;

7) 장비 알람이 중지된 후 처음부터 프로세스를 시작하지 않고 중단된 위치에서 미완료된 프로세스를 계속할 수 있습니다.

8) 하위 컴퓨터와 상위 컴퓨터 간의 통신이 중단되었다가 통신이 정상으로 돌아오면 원래 프로세스에 따라 작업을 계속할 수 있습니다;

28. 시간 통신이 중단되거나 PC에 장애가 발생하면 장비는 자동으로 대기 상태가 되고, 통신이 빠르게 재설정된 후 현재 프로세스를 계속 진행합니다.

29. 진공 부품의 기술적 매개변수: 진공 부품

1) 도달 진공: -1kPa~-95kPa; 1) 도달 진공: -1kPa~-95kPa

2) 진공 설정 해상도: ±0.01Pa。

3, 주요 구성 요소의 구성

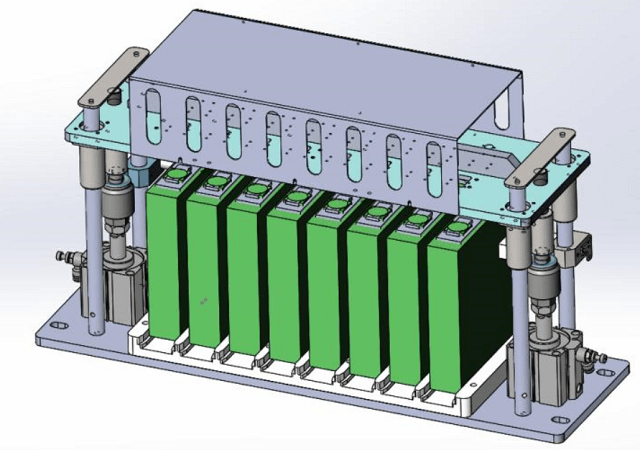

1. 픽스처 구조의 개략도

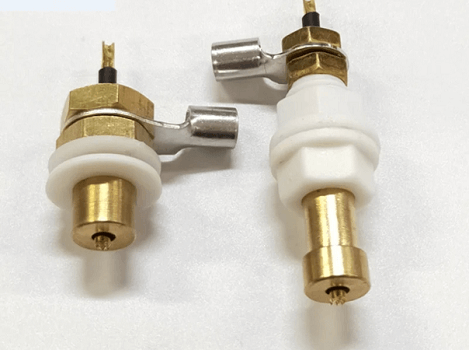

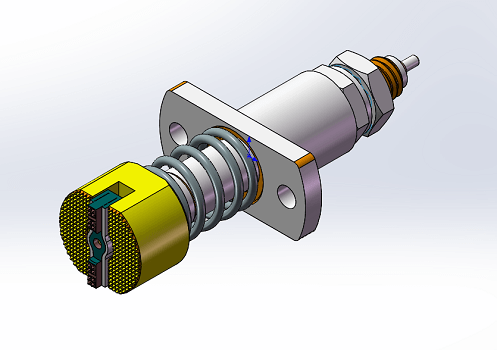

2. 고전류 프로브의 구조도

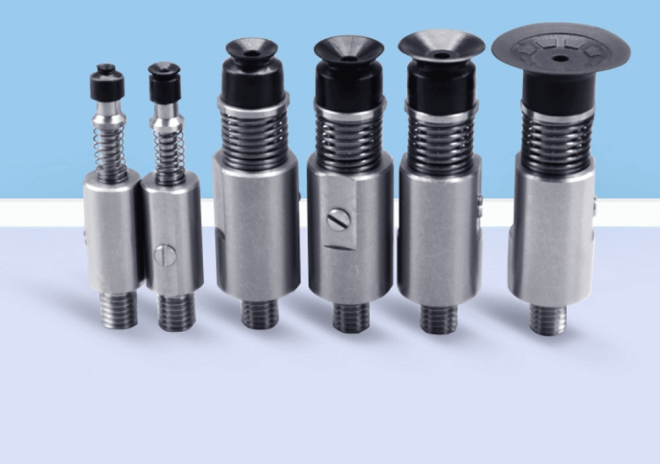

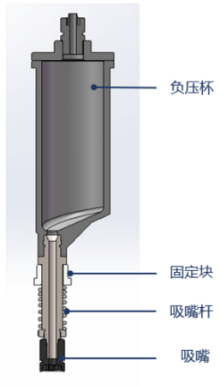

3. 음압 흡입 컵의 구조도 3.

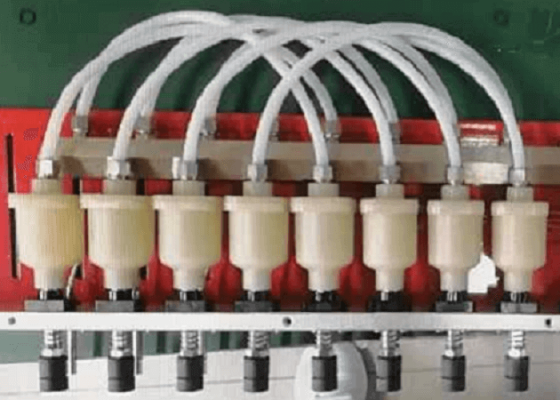

4. 음압 컵(전체 구조는 부식에 강하고 고온에 강한 특수 처리 재료로 만들어졌으며 음압 파이프 라인은 유연한 PTFE 내식성 재료로 만들어졌습니다.)

4, 구성품 및 예비 부품 브랜드 : 부품 브랜드

1. 1. 주요 장치 구성

2. 부착된 액세서리

5, 설치 환경 요구 사항

1. 전원 공급 장치 구성 : AC380V ， 50Hz, 압력 변동 범위 : + 10 % ~ 10 %; 1.

2. 총 전력: 13KW; 2.

3. 압축 공기 : 0.6 ~ 0.8Mpa; 기압 변동 : ± 1 %

(물 제거, 오일 프리, 여과 및 압력 안정화 후 깨끗한 공기);;;.

4. 진공 소스 : -0.25 ~ 0.95Kpa; 4.

5. 건조 질소 공급원: 0.1～0.3Mpa; 5.

6. 장비 사양: 6.

1) 무게: 약 400kg

2) 크기 : L 1800mm x W 800mm x H 1950mm;.

3) 표시 색상: 밝은 회색 또는 고객이 지정한 색상.

7. 환경 요구 사항:

1) 환경 요구 사항 : 0 ~ 45 ℃;.

2) 상대 습도 : 30 % ~ 75 % RCH, 현장의 공기가 건조하고 산성 염기 부식없이 막히지 않았는지 확인하십시오;

3) 접지선: 보호 접지
