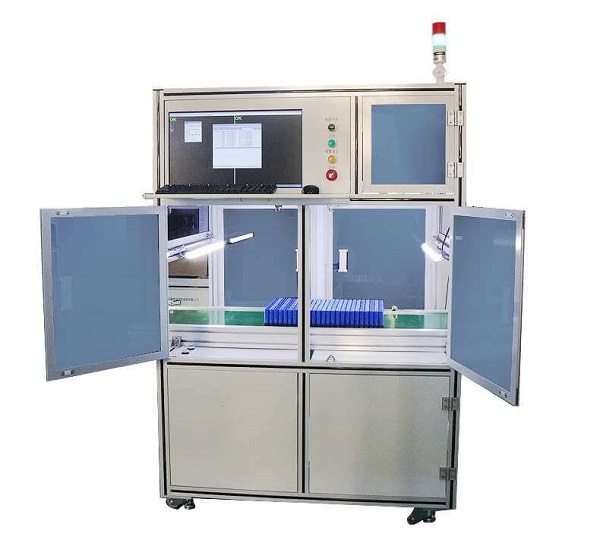

원통형 배터리 팩 양극 및 음극 테스터 CCD 시각 검사 배터리 팩 테스트 기계

1. 기능 설명

CCD 검출기는 리튬 배터리 처리를 위한 자동 장비로, 리튬 배터리 원통형 셀의 양극과 음극을 자동으로 감지하는 기능을 갖추고 있습니다.

2. 기술 프로세스

세포가 검출영역에 진입 → 샘플링 및 스캐닝 → 양극 및 음극 검출 →  NG  자동 검출 → OK .

3. 장비 의 기술적 매개변수

1. XY축 스트로크: 350 * 200 (사용자 정의 가능)

2. 모터 전달 속도: 300mm / S

3. 운영체제 : 산업용 컴퓨터 + 스마트 카메라

4. 검출 방법 : 파이프라인 유형

5. 반복 위치 정확도: ± 0.1mm

6. 검출 효율: 1초/PCS

7. 전체 전력: 500W

8. 전체 무게: 150kg

9. 최대 지지 중량: 60kg

10. 입력 전원 공급 : 단상 AC 220V / 50Hz

11. 전체 크기: 1000L * 900W * 1680Hmm

12. 감지 가능한 최대 개수: 15*20개 (표준: 18650 셀)

13. 저장할 수 있는 파일 그룹 수: 99

4  장비 구성 목록

● 디스플레이 : 필립스

●  산업용 컴퓨터 : 마이크로컴퓨터

●  S 마녀전력 공급 : 진성양

5. 작동 환경

1) 실내온도 : - 30℃ ~ 50℃.

2) 실내 습도 : 55% 이하.

3) 공장 부지: 오염이 없고, 강한 전자파 간섭이 없습니다.
