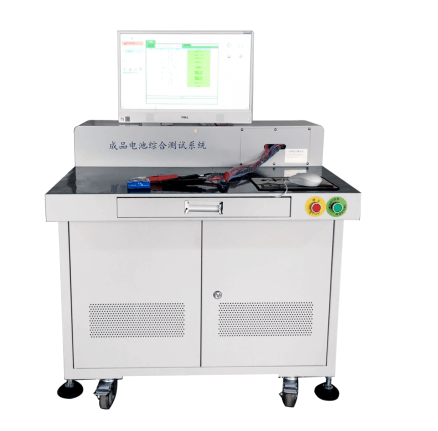

완성된 배터리 테스트 성능을 위한 100V 120A 배터리 팩 종합 테스터

1. 적용범위

자동차 전자, 항공우주, 선박, 태양광 에너지 저장, 전기 자전거, 전기 오토바이, 백업 전원 배터리, 통신 전원 공급 장치 등의 전력 배터리 팩 생산 공정에서 반제품 및 완제품의 기능 검증 시험과 과학 연구 실험실의 시험에 적용됩니다.

2. 환경 요구 사항 및 장비의 기술 매개변수

2.1 전원 공급 장치: AC 전압 220V ± 10%, 주파수 50Hz ± 10%;

2.2 주변 온도 : 10 ~ 45 ℃ ;

2.3 주변환경은 강한 진동, 부식성 가스, 가연성 및 폭발성 가스가 없어야 합니다.

3. 기능 소개

모델	BTS100-20-200
목적	100V 이하의 배터리 팩의 반제품 및 완제품 테스트에 사용
기본 기능	개방 회로 전압 시험
	AC 내부 저항 테스트
	ID 저항 테스트
	NTC 저항 테스트
충전 성능 테스트	배터리 PACK 연속 충전 기능으로 충전이 정상적으로 되는지 확인 가능
충전 성능 테스트	배터리 팩 충전 과전류 보호 기능 테스트
방전 성능 시험	배터리 PACK 연속 부하 용량, 연속 방전, 전압 강하 확인
방전 성능 시험	배터리 팩 방전 과전류 보호 기능 테스트
단락 보호 시험	배터리 양극 및 음극 단락 배터리 차단 보호 시간(미세 수준) 테스트
장비 보호 기능	소프트웨어 보호 기능: 정전 시 데이터 보호
장비 보호 기능	하드웨어 보호: 정전 보호, 단락 보호, 배터리 역연결 및 잘못된 연결 보호

2. 장비 매개변수 설명

테스트 클래스	테스트 항목	측정 범위	분해능
개방 회로 전압	개방 회로 전압 1	10-100V	± 2mV
개방 회로 전압	개방 회로 전압 2	10-100V	± 2mV
내부 임피던스	AC 내부 저항 테스트	0-1000mΩ	± 1mΩ
방전 테스트	시작 전압	0-100V	± 2mV
	종단전압	0-100V	± 2mV
	방전 전류	0.1-60A	± 1mA
	방전 시간	0-60초	± 1m S
방전 과전류 시험	과방전 전류	4-200A	± 1mA
방전 과전류 시험	과전류 지연	0-20초	± 1mS
단락 보호	단락 보호 지연	0-9999uS	± 1uS
충전 테스트	시작 전압	10-100V	± 2mV
	종단전압	10-100V	± 2mV
	충전 전류	0.1A-20A	± 1m A
	충전 시간	0-60초	± 1m S
충전 보호 테스트	충전 과전류	4-20A	± 1m A
충전 보호 테스트	충전 지연	0-20초	± 0.1m 초
저항 R1/R2	NTC 、ID	0-1000 KΩ	± 0.1 KΩ
지속 가능한 출력 전력		2KW
지속 가능한 부하 전력		10KW
온라인 모드		직렬 통신 （RS232 ，여러 대의 컴퓨터에서 온라인으로 사용 가능 ）

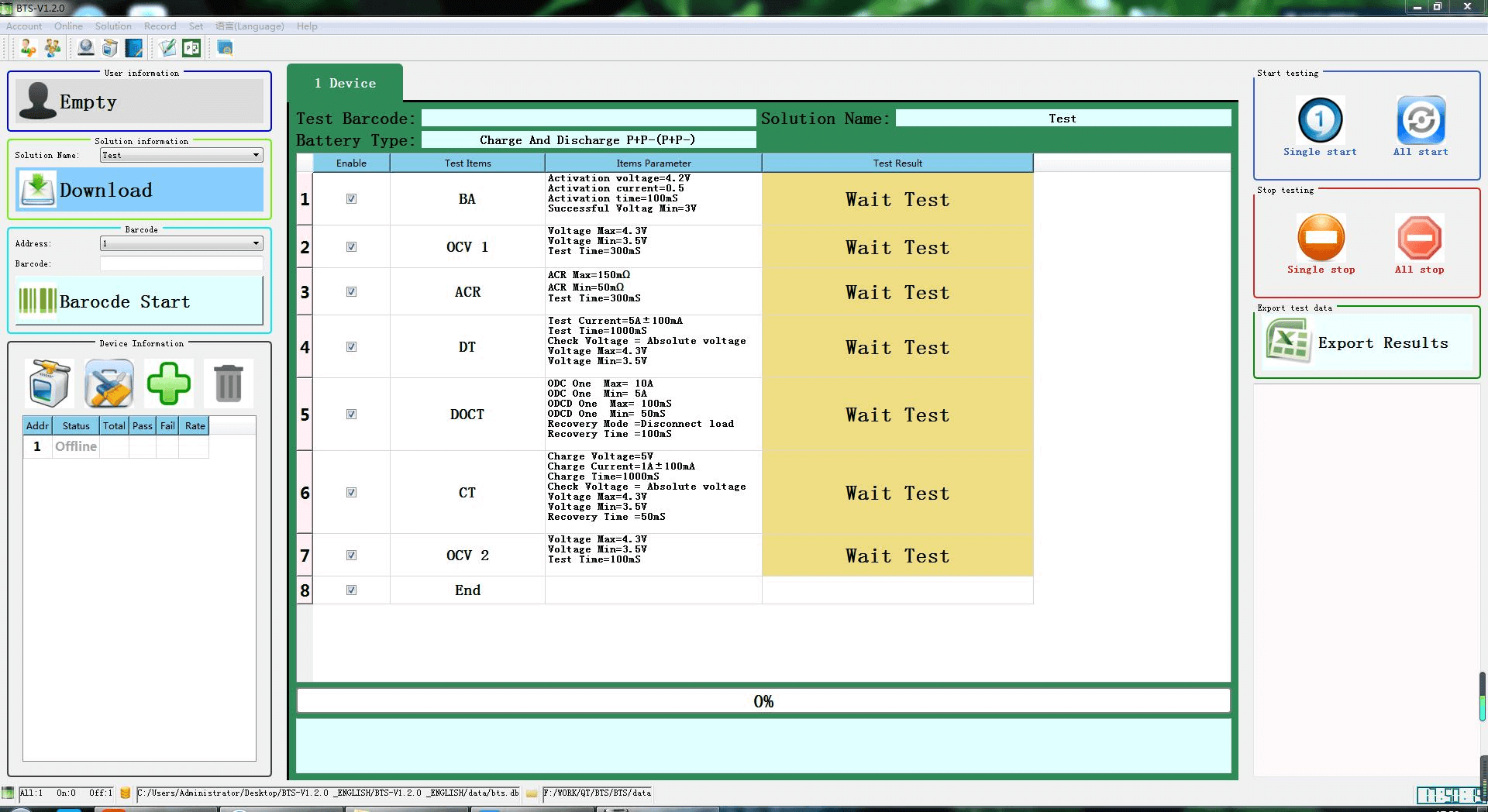

테스트 데이터		생성된 데이터 테이블은 자동으로 저장되며 Excel로 내보낼 수 있습니다.
바코드 관리		바코드 시작 및 바인딩 테스트 데이터 지원
무료 소프트웨어 업그레이드 서비스		하드웨어가 호환되지 않을 때까지 평생 무료로 업그레이드하세요
열 방출		환기 시스템과 강제 공기 냉각을 활용하세요
