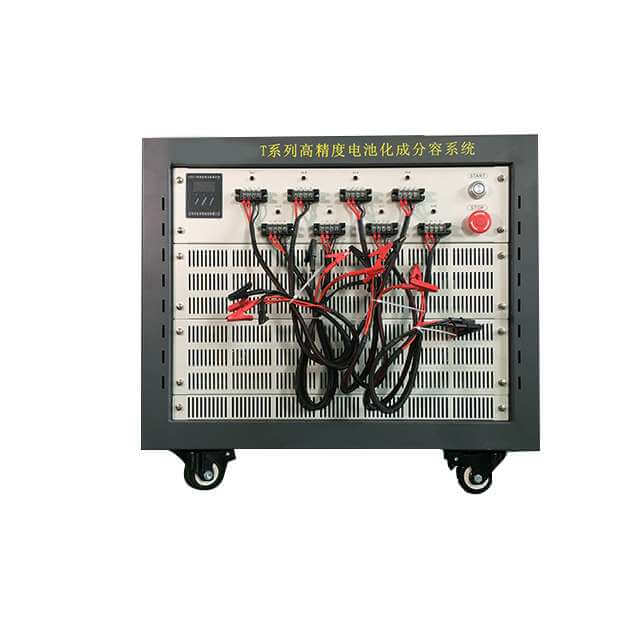

30V 60V 10A 8채널 충전 및 방전 시험기 배터리 팩 노화 캐비닛

1. 장비 매개변수:

장비 채널 수: 전체 장비에 대해 8개 채널

충전전압 : DC 0~60V, 최대전압은 60V

방전 전압 : DC 60V~0.8V, 최소 전압은 0.8V

충전 전류 : DC 0.025A~10A, 최대 전류 : 10A

방전 전류 : DC 0.025A~10A, 최대 전류 : 10A

입력 전원 공급: AC220V ± 10%/50HZ (캐비닛 전원 공급 모드: 3상 5선식)

데이터 기록: 100ms~65535s

현재 정확도: ± (0.05% RD+0.05% FS)

전압 정확도: ± (0.05% RD+0.05% FS)

전압 분해능: 1mV 장비가 전압을 감지하거나 설정할 때 사용하는 최소 단위.

현재 분해능: 1mA 장비가 전압을 감지하거나 설정할 때 사용하는 최소 단위입니다.

주온도 : 각 채널당 1채널씩 장비특성에 맞게 선택 가능

입력 임피던스: ≥ 10M Ω

전력 정확도: ± (0.05% RD+0.05% FS)

현재 응답 시간: 전류 상승 시간 ≤ 50ms

통신 모드: TCP/IP(네트워크 포트)

제어 모드: 컴퓨터가 장비의 작동을 제어하고 전체 캐비닛을 제어합니다.

충전 모드: 정전류 충전, 정전압 충전, 정전류 정전압 충전, 정전력 충전.

방전 모드: 정전류 방전, 정전력 방전.

충전 차단 조건: 전압, 전류, 시간, 용량, 온도.

방전 차단 조건: 전압, 전류, 시간, 용량, 온도.

단일 사이클 단계 수: 399개, 중첩 루프 65535개, 중첩 루프 5개 계층 지원.

회로 구조: 모듈형 구조 설계로 교체 및 유지관리가 편리합니다.

VCELL, TCELL: 선택 가능한 보조 온도, 보조 전압, 단일 모듈 16채널, 각 메인 채널에 자유롭게 매핑 가능, 온도 범위: -40~140℃, 전압 범위: 0~5V/0~20V

2. 소프트웨어 기능:

이 소프트웨어는 다양한 연속 실행, 수동 일시 정지, 소프트웨어 종료 기능을 지원합니다. 전원 차단, 장비 통신 중단, 비정상 종료 등이 포함됩니다.

로컬 테스트 데이터 저장소는 현재 데이터와 과거 데이터를 확인할 수 있으며, 데이터와 곡선을 그에 맞게 표시합니다. 또한, EXCEL 보고서 내보내기도 지원합니다.

용량 분류를 지원하고 배터리를 등급화할 수 있습니다.

용량, 전압, 시간 등에 따라 시험의 적격 여부를 판단합니다.

비정상 전압, 전류 및 온도 보호를 위한 계단식 보호 기능을 지원합니다. 배터리 과충전 및 과방전 보호 테스트를 지원합니다.

배터리 역연결을 방지하기 위해 역연결 방지 모듈을 추가합니다.

청각적, 시각적 알람 기능을 지원합니다.

소프트웨어 및 하드웨어 오프라인 보호.

채널 병렬 기능을 지원합니다.

3. 장비 특성:

▲ 각 배터리 테스트 채널을 독립적으로 제어할 수 있는 단일 지점 독립성.

▲ 장비 정확도는 0.05% 이내이며, 데이터 기록 시간은 1초/시간입니다. 최대 속도는 0.1초/시간으로 안정성이 높습니다.

▲ 이 소프트웨어는 강력한 기능과 사용자 친화적인 인간-컴퓨터 인터페이스를 갖추고 있습니다.

▲ 4선식 테스트 인터페이스로 높은 측정 정확도를 보장합니다.

▲ 이 고정 장치는 유연하고 조절 가능하며, 호환성이 뛰어나고, 모듈식 설계 개념이며 유지관리가 쉽습니다.

▲ 스텝 시간 오차는 50ms를 초과할 수 없습니다.
