상표 :
TMAX품목 번호:
TMAX-WQI-001TX결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

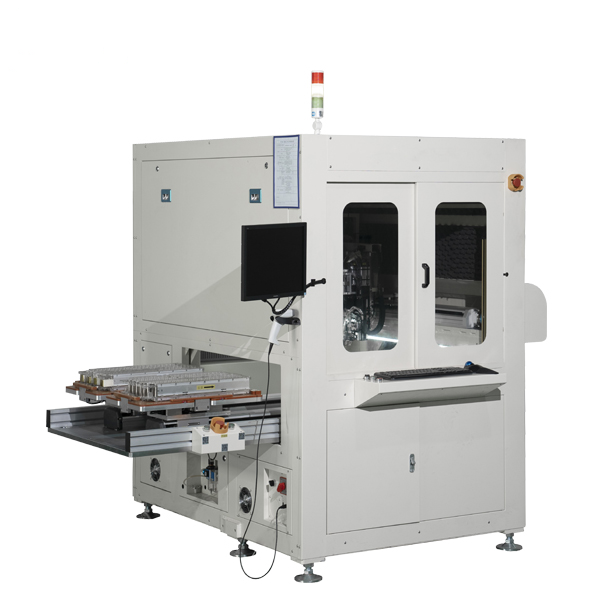

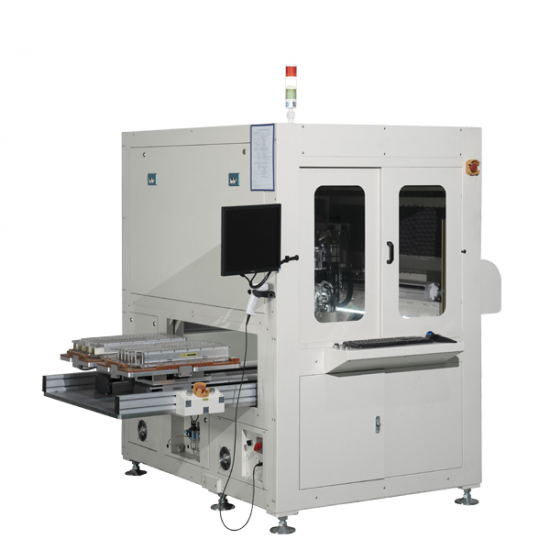

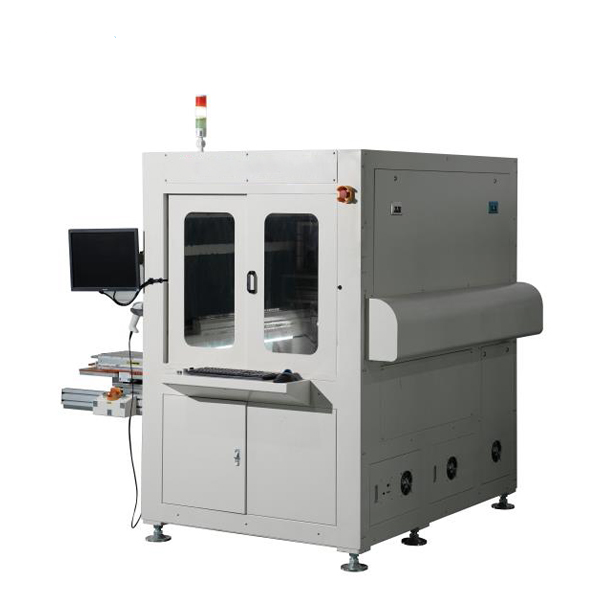

5일자동 리튬 배터리 팩 용접 품질 검사기
1. 제품 설명:
리튬이온 배터리팩 용접 품질 검사기는 배터리팩의 가짜 용접 및 용접 불량을 검출하여 배터리팩 용접의 품질을 보증합니다.
2. 특징:
1. 전자동 감지로 각 배터리 셀의 데이터를 기록하여 수동 감지로 인한 잘못된 감지와 감지 누락을 대폭 줄였습니다.
2. 모듈형 설계를 채택하여 확장성이 뛰어나고 유지보수가 편리합니다.
3. 고신뢰성 하드웨어 회로 설계, 고주파 샘플링 기술 및 고급 디지털 제어 기술 플랫폼을 사용하여 고정밀 출력과 높은 안정성을 보장하여 테스트 품질과 데이터 신뢰성을 확보합니다.
4. 호스트 컴퓨터에 의한 중앙 제어, 장비 운영 상태의 실시간 모니터링.
5. 서버와 MES 시스템을 연결하여 제품 테스트 데이터 수집이 용이합니다.
6. 본 시스템은 자체 개발한 테스트 핀과 고신뢰성 하드웨어 회로 설계를 통해 안정적이고 신뢰할 수 있는 테스트 연결을 보장함으로써 테스트 품질과 데이터 정확성을 확보하고, 배터리 모듈의 신뢰성에 대한 효과적인 보장과 포괄적인 데이터 지원을 제공합니다.
Ⅲ. 적용범위:
이 배터리 팩 용접 품질 검사기는 18650 배터리 모듈과 21700 배터리 모듈을 포함한 초음파 용접 장비 및 Al 와이어 본딩 장비 의 리튬 이온 배터리 팩의 용접 신뢰성을 신속하게 검사하는 데 적합합니다.
4. 사양:
배터리 팩 검사 장비에 대한 간략한 소개
제품명 | 배터리 팩 용접 품질 검사기 |
제품 모델 | 티맥스 -WQI-001TX |
적용 가능한 모듈 | 18650 배터리 모듈: 540*340mm |
21700 배터리 모듈: 968*314*86mm | |
21700 배터리 모듈: 657*314*88mm | |
사용자 정의 가능 | |
테스트 속도 | ≤6~12분/면 |
가스 노즐 거리 | 가스 노즐과 용접 지점 사이의 거리: <10~18mm |
송풍력 | 230~300g |
탐지 정확도 | 감지 실패율 : 0% |
오탐지율: <0.5% | |
테스트 핀 수명 | > 30만회 |
현재 정확도 | ±(0.05%FS+0.05%RD) |
데이터 기록 시간 | ≥100ms |
소프트웨어 기능 | 순환 작업 조건 파일 가져오기 테스트 기능 지원 |
