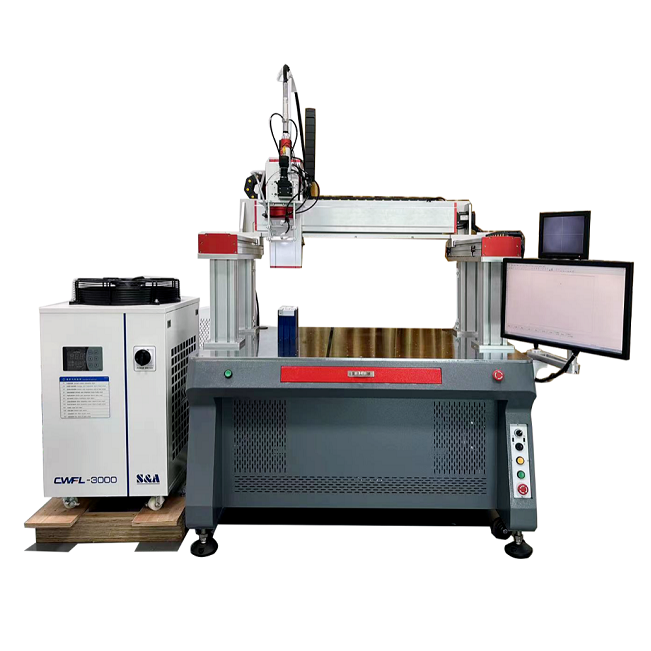

1500W 3000W 6000W 갠트리 타입 연속 검류계 레이저 용접기

I. 장비 적응 범위

구리, 알루미늄, 철, 니켈 또는 이들의 합금 금속 용접은 특히  프리즈매틱  배터리의 알루미늄 막대나 니켈-니켈 연결부의 용접 공정에 적합합니다.

II. 장비 개요

TMAX-ZW-J860 갠트리 연속 검류계 레이저 용접기는 국제적으로 진보된 파이버 레이저를 레이저 소스로 채택하고, 자체적으로 개발, 설계, 제조한 갠트리 공작 기계와 결합하여 강성과 안정성이 우수합니다. 정밀 가이드 레일 전송으로 작동하고, 고응답 서보 모터를 장착하여 고정밀도와 빠른 속도를 자랑합니다. 주로 프리즘형 셀 리튬 배터리 PACK 그룹의 알루미늄 구리 막대 커넥터 용접과 기타 하드웨어 커넥터 용접을 목적으로 합니다.

III. 기능적 특성

● 고출력 파이버 연속 레이저와 결합하여 충분한 출력, 빠른 속도, 높은 정확도, 안정적인 용접 품질을 제공합니다.

● 최대 6축 모션 제어를 지원하고, 다양한 상황의 자동화 요구에 적응하며, 자동화 라인에 연결하거나 독립적으로 작동할 수 있습니다.

● 고출력 갈바노미터 용접 헤드를 장착하여 XY 갠트리 모션 플랫폼과 결합하여 다양하고 복잡한 그래픽 궤적의 용접을 용이하게 할 수 있습니다.

● 전문 용접 제어 소프트웨어, 용접 공정 전문가, 포괄적인 데이터 저장 및 호출 기능, 강력한 그리기 및 편집 그래픽 기능을 갖추고 있습니다.

● CCD 모니터링 시스템을 탑재하여 디버깅이 용이하고, 용접 품질을 실시간으로 모니터링 할 수 있습니다.

● 적색광 위치 측정 시스템을 탑재하여 제품의 용접 위치와 초점거리를 빠르게 찾을 수 있어 간편하고 편리하며 사용하기 쉽습니다.

● 강력한 수냉 순환 시스템은 레이저 용접기를 일정한 온도 상태로 유지하고 용접 품질을 향상시키며 기계의 사용 수명을 연장할 수 있습니다.

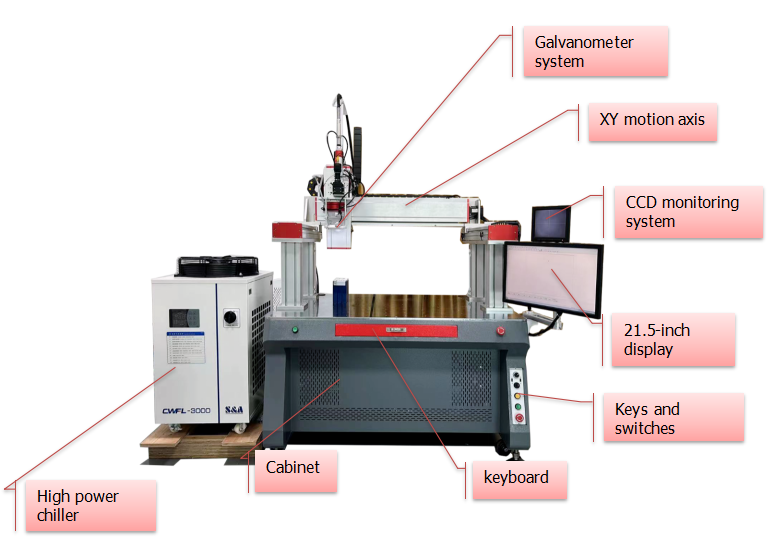

IV. 장비 구조

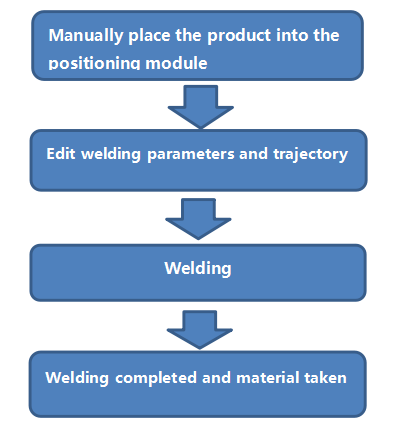

VW 오크플로우

VI. 기술적 매개변수

사양 및 모델	1500와트		2000와트	3000와트	4000와트		6000와트
레이저 출력 전력	1500와트		2000와트	3000와트	4000와트		6000와트
검류계 용접 헤드의 전력	1500와트		2000와트	3000와트	4000와트		6000와트
CCD	130만장 이미지, 안티플래시
윈드 나이프	단층 윈드 나이프			이중 레이어 윈드 나이프
칠러	1.5피		2피	3피	4P		6피
X 스트로크	800mm				1000mm
Y 스트로크	600mm				800mm
Z 스트로크	400mm				400mm
반복적인 위치 정확도	±0.02mm
광섬유 케이블 길이	10m	15m				20m
레이저 파장	1070nm
출력 방법	QBH
냉각 방식	수냉
전기 기계	400W 서보 모터
작동 전압	AC220V 50/60Hz			AC380V 50/60Hz
참고 치수	길이*너비*높이=1450*1050*2050mm				길이*너비*높이=1700*1280*2050mm
전체 무게	350kg				450kg

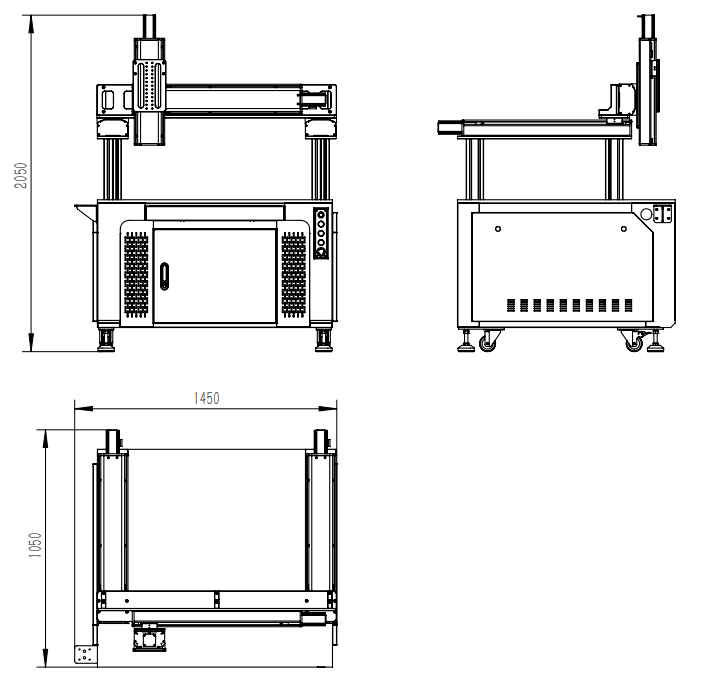

VII.외부 치수도

VIII. 주요 구성 요소 목록

주요 구성 요소 이름	상표	원산지
원자 램프	추앙신	중국
검류계 시스템	지보테크	중국
수냉식 섀시	특수 도메인	중국
제어 시스템	티맥스	중국
서보 모터	신지에	중국
운전하다	신지에	중국
표시하다	필립스 21.5인치	중국
산업용 컴퓨터	지아누오	중국
솔레노이드 밸브	별	중국
실린더	별	중국
광전 센서	옴론, 화이펑	일본/중국
리드 스크류	외상성 뇌손상	대만
가이드 레일	제인	대만
