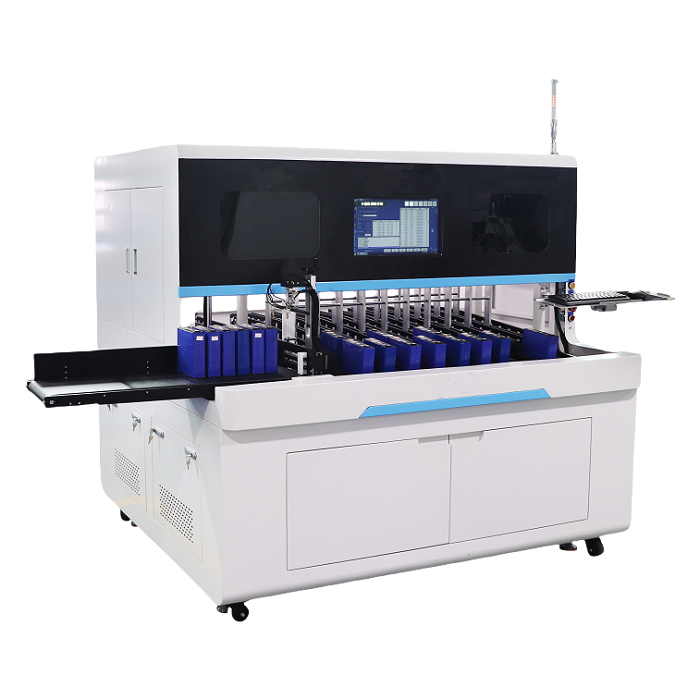

프리즘 셀 내부 저항 및 개방 전압 테스트를 위한 자동 10채널 분류기

Ⅰ 、 장비 소개 1 、기능 개요 ：

 TMAX- YLD-FX112 10채널 프리즘 셀  분류기는 사각 셀 배터리에 적합한 자동 분류 장비입니다. 이 장치는 전압 내부 저항 테스터를 통해 사각 셀 배터리 셀의 전압 내부 저항을 테스트하고, 상위 컴퓨터 소프트웨어 설정에 따라 각 셀의 파라미터를 테스트합니다. 판정 결과에 따라 다양한 레벨의 배터리를 각 채널로 이동하여 배터리 제품을 자동으로 분류합니다(장치에는 스캐닝 데이터 저장 기능이 있습니다). 이 장비는 공급 메커니즘, 테스트 메커니즘, 스캐닝 메커니즘, 자동 분류 메커니즘 등으로 구성됩니다. 사용자 요구 사항에 따라 상위 컴퓨터 소프트웨어가 그룹 정보를 기반으로 배터리 셀을 자동으로 분류하여 해당 수신기에 수집하도록 설계 및 개발되었습니다. 작동이 간단하고 분류가 정확하며 효율성이 높습니다.

2. 작업 단계 개요 ：

10단 정사각형 분류기는 공급 장치, 테스트 장치, 스캐닝 장치, 자동 분류 및 수신 장치 등으로 구성됩니다. 먼저, 배터리 전체를 공급 조립 라인에 수동으로 배치하여 데이터 테스트를 위해 배터리를 하나씩 테스트 구역으로 보냅니다. 그런 다음, 배터리를 스캔하여 스캐닝 구역의 QR 코드에 바인딩하고, 테스트 데이터를 QR 코드에 바인딩합니다. 스캐닝이 완료되면 분류기는 기계식 팔을 사용하여 서로 다른 전압의 셀을 분류 조립 라인에 넣고 해당 레벨의 수신함으로 흘려보냅니다. 이러한 작업 사이클은 계속됩니다.

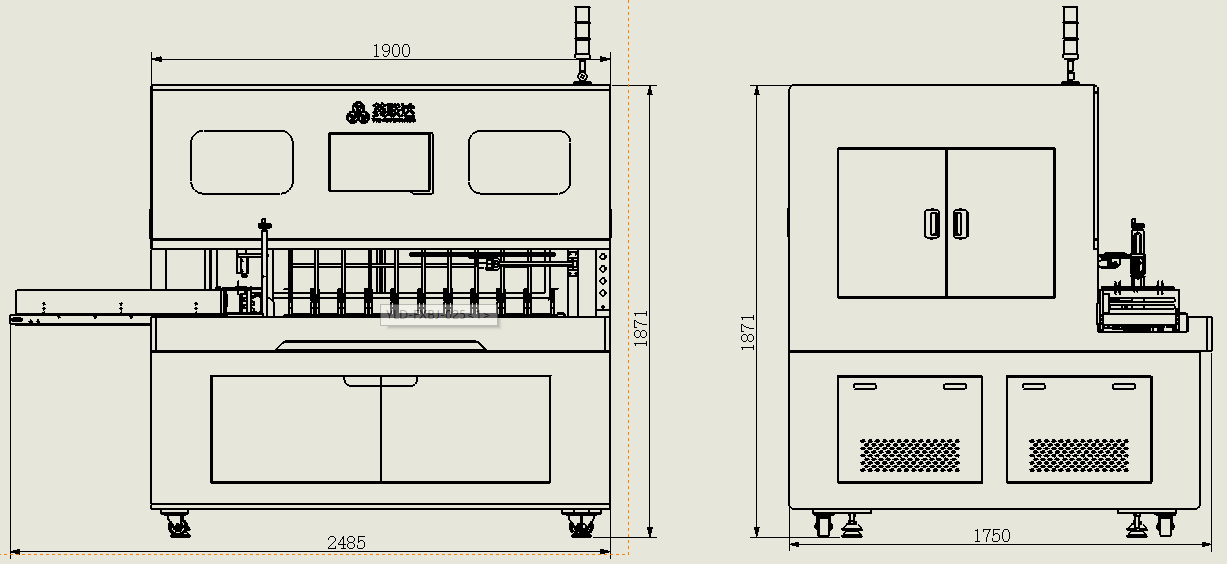

3 、장비 치수 및 사양 ：

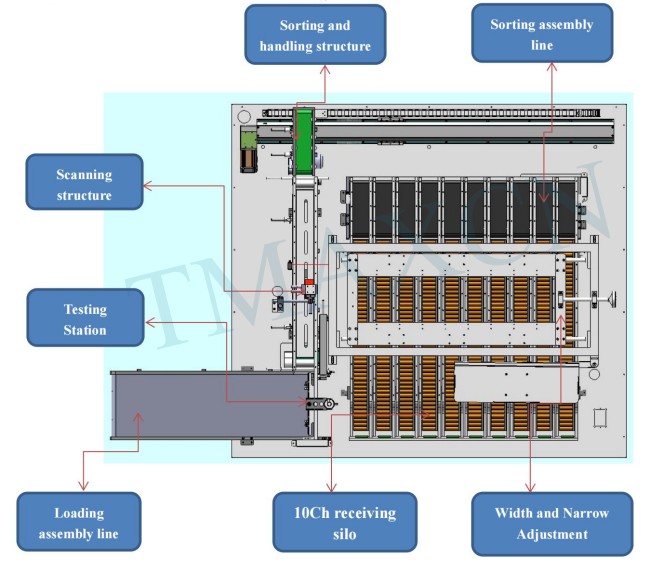

4 、설비 구조 배치도 ：

Ⅱ 、 장비 매개변수 ：

Ⅲ 、 장비 주요 구성품 구성 브랜드 ：
