상표 :
TMAX품목 번호:
TMAX-DH3000결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일

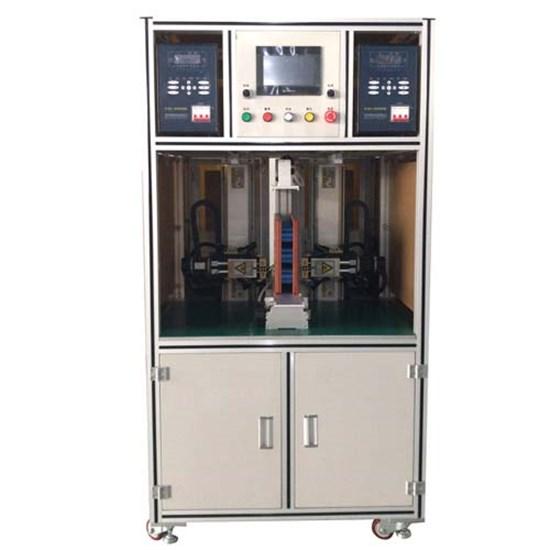

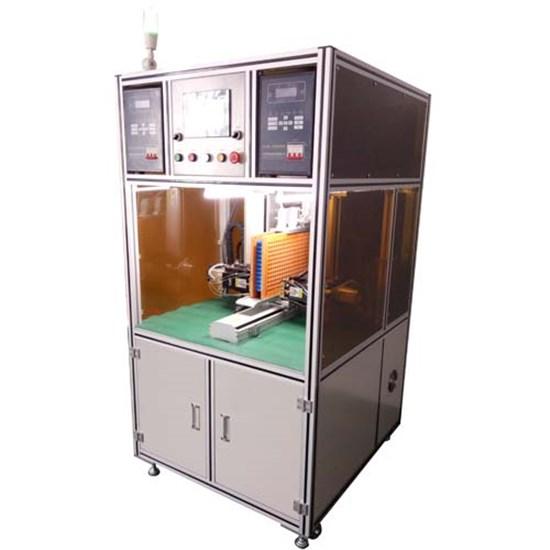

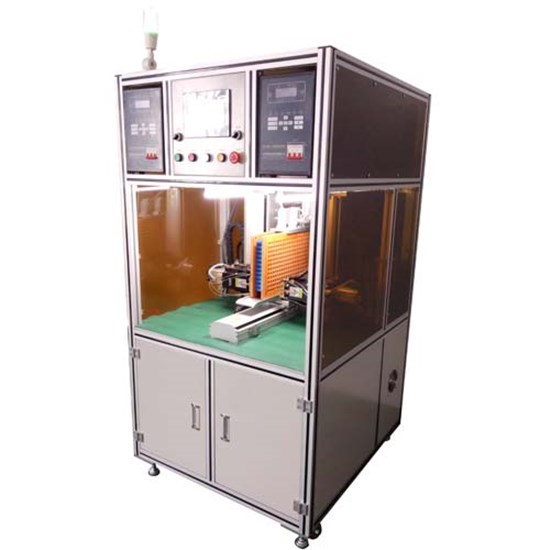

자동 배터리 팩 스팟 용접기는 CNC 기반 자동 가공 기술을 적용한 범용 플랫폼으로, 공장 내 배터리 팩 스팟 용접 및 조립에 적합합니다. 수동 스팟 용접에 비해 용접 효율과 정확도가 크게 향상되었습니다. 인체공학적 디자인으로 작동 및 디버깅이 매우 쉽고 편리합니다. 내장된 부품 설계로 외관이 더욱 간결해졌습니다.
1) 부하전압을 유도하고 피드백으로 전압을 제어하여 고품질 용접을 실현합니다.
2) 예열, 주 가열의 전원 모드는 용접 전 예열을 실시하여 안정적인 용접 품질을 보장합니다.
3) 에너지 밀도의 연속성을 유지하고, 용접 시간을 단축하며, 모재의 변형 및 색상 변화를 줄입니다. (용접 시간은 마이크로초 단위로 제어되며, 연속 출력 모드입니다.)
4) 저전류에서 고전류로의 변환이 용이하여 정밀용접에 적합합니다.
5) 전류의 상한과 하한을 설정하여 용접 품질이 좋은지 나쁜지를 간편하게 판단할 수 있어 용접 자동화 플랫폼에 적합합니다.
6) 통전시간에 따라 용접전류가 증가하여 용접효과를 보장합니다.
1. 중단점 시작, 자동 시작, 수동 시작을 지원합니다.
2. 냉납접합 및 밀봉 알람.
3. 간편한 프로그램, 매트릭스, 어레이 및 포인트 프로그램을 지원하며, 99개의 그룹 매개변수를 저장할 수 있습니다.
4. 용접 바늘 마모 경보.
5. 용접 전류 모니터가 내장되어 있어 실시간 용접 전류를 표시할 수 있습니다.
6. NB, 전동 공구, 원예 도구, 고출력, 에너지 저장 배터리, 전기 모터 자동차 배터리 팩 및 기타 리튬 배터리 팩 점용접을 위한 설계입니다.
7. 높은 생산성: 0.35초/스팟
8. 리튬 배터리 그룹의 생산 라인과 일치할 수 있습니다.
9. 자동 배터리 팩 스팟 용접기는 전통적인 공압식 단일 지점 동적 방식을 채택하여 용접 정확도를 보장하고 용접 외관 품질과 신뢰성을 향상시킵니다.
10. 다양한 배터리 팩 제품의 수십 가지 프로세스를 저장할 수 있으며, 매개변수를 재설정하지 않고도 제품을 전환할 수 있습니다.
11. 다양한 브랜드의 스팟용접기와 호환 가능합니다.

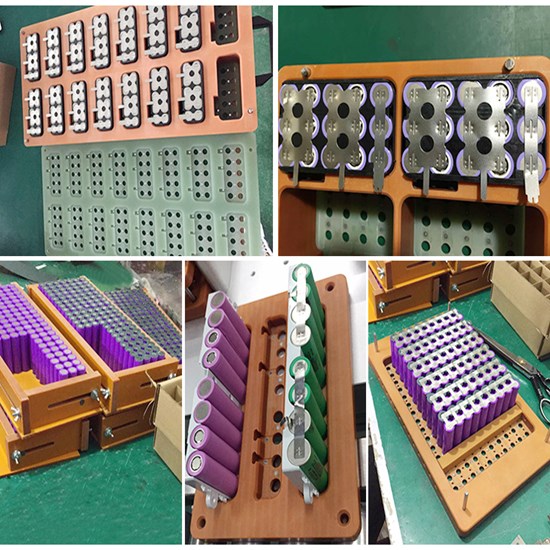

해당 고정장치를 사용하면 스팟 용접기로 18650, 26650, 32650 및 기타 원통형 배터리를 용접할 수 있으며, 원통형 배터리, 사각 배터리, 단추형 배터리 등 다양한 배터리에 맞게 맞춤 제작할 수도 있습니다.
1. 터치스크린에서 용접 파라미터 설정 (동일 제품은 한 번만 설정)
2. 배터리 팩이 있는 고정 장치를 빠른 클램핑 위치에 놓습니다.
3. 시작 버튼을 누르면 기계가 자동으로 모든 용접 작업을 완료합니다.
4. 용접기에서 소리가 나면서 작업자가 새로운 장비(배터리 팩)로 교체하도록 합니다.
사양
용접 헤드 번호 | 2 |
용접 헤드 유형 | 회전 용접 헤드 |

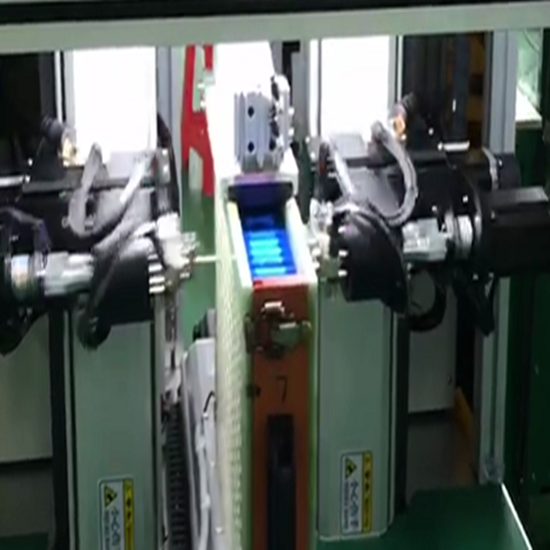

용접 헤드의 회전 기능 | 용접 헤드는 양(+) 및 음(-) 회전을 지원하며, 특수 모양의 배터리의 점용접과 바늘 붙음 방지 기능에 적합합니다. |
회전 용접 헤드 | R：180도 툴링 플랫폼과 용접 바늘 사이의 거리는 300mm까지 조절 가능합니다 . |
여행하다 | Y: 500mm; Z ; Z2: 350mm (또는 400mm) |
용접 속도 | 0.35초/스팟, 3600 개/시간 |
용접기 전원 공급 장치 | 5000/8000A 인버터 스팟 용접기 |
최대 모터 속도 | 1000mm/초 |
최대 배터리 수 | 200-600개 셀 |
사용자 인터페이스 | 터치스크린 |
운전 모드 | 스텝 모터와 정밀 가이드 레일 |
전원 공급 장치 | 220V/50Hz(기계); 3상, 380V/50Hz(용접기) |
공기압 | 0.4-0.7MPa |
기계 크기 | 900L*1200W*1600Hmm |
기계 무게 | 350kg |
반복 위치 정확도 |
±0.02mm |
로드된 코어 수 | Y: 26개 Z: 18개 (조절 가능) |
용접 재료 | 순수 니켈 시트 : 0.03-0.2mm 니켈 도금 강철 스트립 : 0.03-0.3mm |
저장 가능한 파일 그룹 의 수 | 99 |
운영 체제 | 임베디드 시스템 + 인간-기계 인터페이스 |

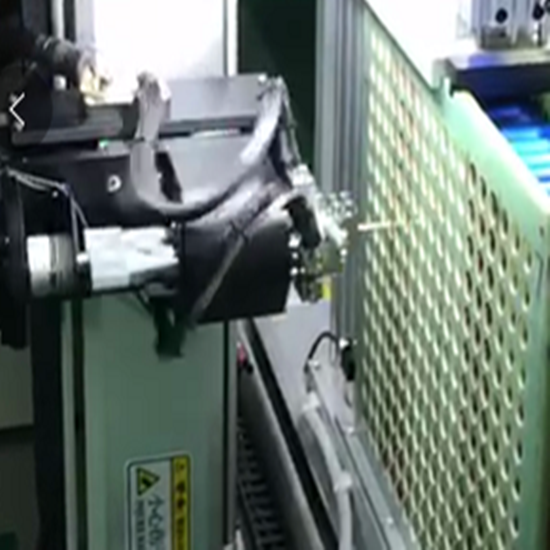

회전 용접 헤드
