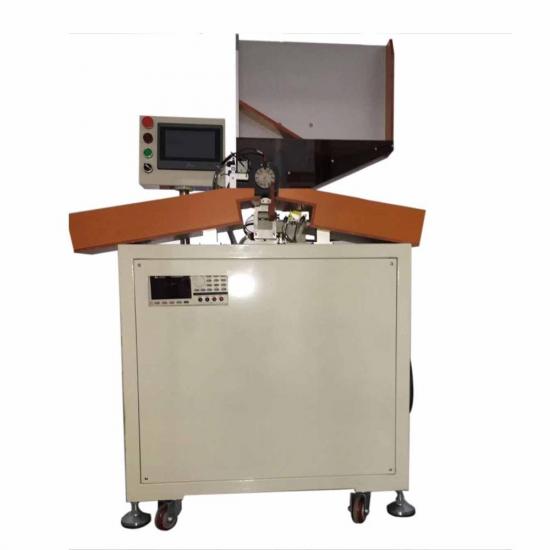

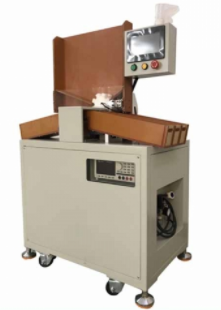

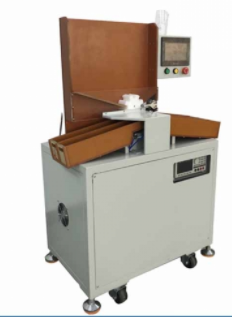

18650, 32650, 26650, 21700 셀용 5채널 원통형 배터리 분류기

배터리  분류기는  주로 원통형 코어의 분류 및 매칭 과정을 지원하는 데 사용됩니다.

기존의 용량 매개변수 분류를 기초로 정확한 AC 내부 저항 측정, 개방 회로 전압 측정 및 코어의 분류 및 매칭을 수행합니다.

이 장비는 인간-기계 인터페이스, 코어 호퍼 충전, 코어 전압 내부 저항 자동 측정, 자동 등급 분류, 공급통 등으로 구성됩니다. 최대 1회 등급 분류는 5등급입니다 .

장비의 작동 원리:

이 장치는 전압 내부 저항 테스터를 통해 배터리의 전압 저항을 측정합니다.

4개 기어의 전압 내부 저항 매개변수는 인간-기계 인터페이스를 통해 설정됩니다. 코어의 전압 내부 저항은 PLC로 시험하고 매개변수를 통해 판정합니다. 배터리 등급을 확인합니다. 분류 실린더는 PLC로 제어되어 배터리를 해당 수신 기어로 전송합니다.

특징:

배터리 팩 제조업체의 전압 및 저항 테스트와 분류를 위한 필수 장비입니다.

5채널 자동 셀 분류기는  원통형 18650 또는 26650 셀을 분류하도록 설계되었습니다.

최대  5개 그룹까지 셀의 전압과 임피던스를 기준으로 정렬합니다.

자동 분류 제어.

빠른 분류 속도  (80PPM).

과정 중에 세포를 쉽게 다시 채울 수 있습니다.

바퀴 디자인으로 어떤 작업 장소로든 기계를 쉽게 옮길 수 있습니다.

명세서:

전압  S 공급	220V±10%/50Hz±10%
힘	< 800W
디스플레이  S 화면	대형 LCD 화면/터치 스크린
배터리 유형	원통형 셀 ( 18650, 32650, 18500, 26650, 14500, 21700 등 )
수신  채널	5개 채널
테스트  매개 변수	AC 내부 저항, DC 전압
내부  저항 테스트	테스트 범위:  0- 80mΩ 정확도 :  +/- 0.5% rdg 디스플레이 해상도 :  0.01밀리옴
전압  테스트	테스트 범위 :  0-8V 정확도: ±0.1% rdg 분해능: 0.01mV
정렬  속도	80PPM
무게	<200kg

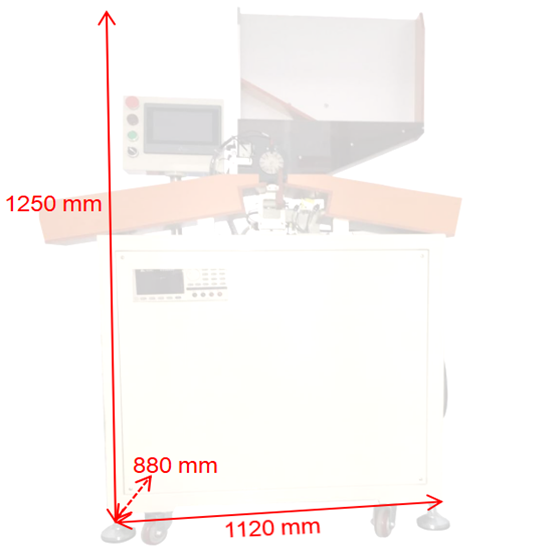

차원	1120mm(길이)*880mm(폭)*1250mm(높이)
시험 장치	HK3561
생산성	3000개/시간
