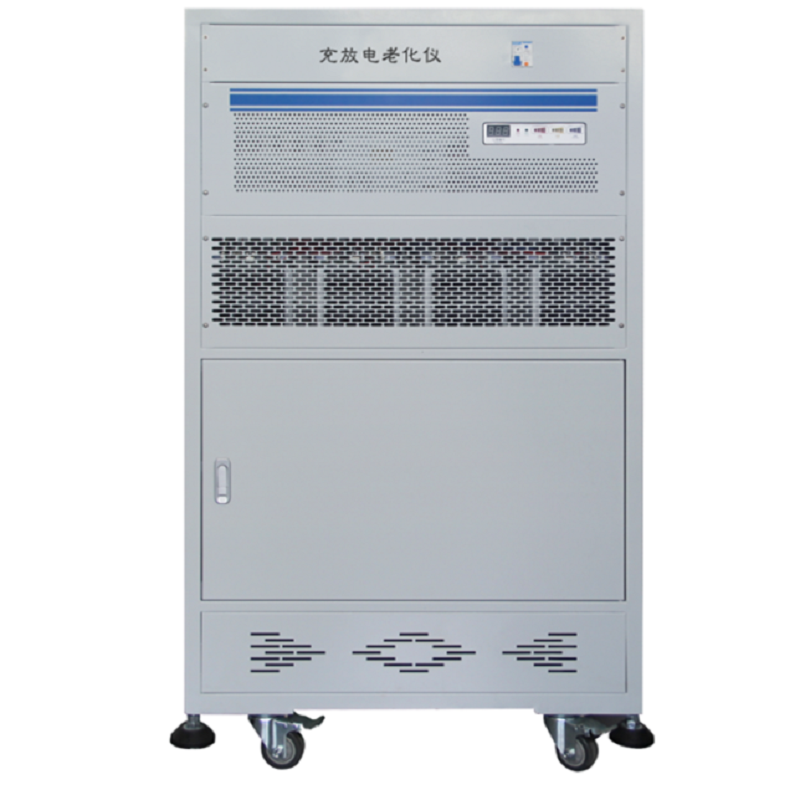

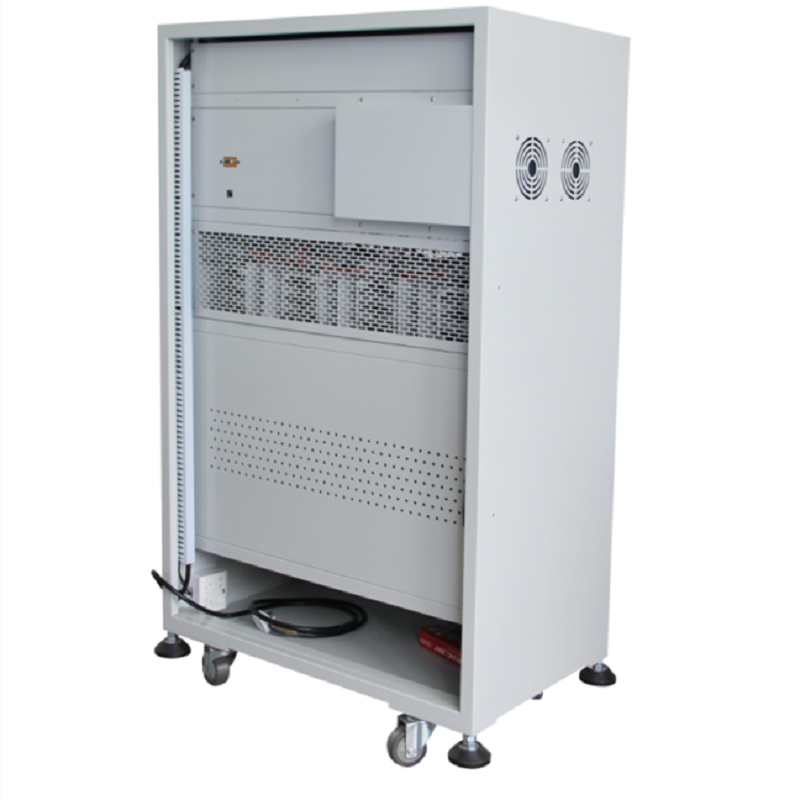

100V 20A 40A 배터리 팩 충전 및 방전 노화 기계
1. 적용범위
저전압 리튬 배터리 팩 사이클 충방전의 통합 충방전 사이클 시험 시스템, 배터리 팩 기능 시험 및 충방전 데이터 모니터링 등에 적용되며, 전동 공구, 태양열 저장 장치, 패시아 건 등에 사용됩니다.
2. 환경 요구 사항 및 장비의 기술 매개변수
2.1 전원 공급 장치: AC 전압 22 0V ± 10%, 주파수 50Hz ± 10%;
2.2 주변 온도: - 10 ~ 45℃;
2.3 주변환경은 강한 진동, 부식성 가스, 가연성 및 폭발성 가스가 없어야 합니다.
3. 기능 소개
3.1 충방전 기능: 정전류, 정전압 충전 및 정전류 방전 기능을 갖추고 있습니다. 배터리를 충방전하고 배터리 용량을 기록할 수 있습니다.
3.2 충전 및 방전 인터페이스: 배터리 팩의 동일한 충전 및 방전 포트와 충전 및 방전 하위 포트의 요구 사항을 충분히 충족합니다. 즉, 2개의 와이어(P + P -), 3개의 와이어(P + P - C -), 양극판 충전 보호 및 음극판 방전 보호(CH + P + P -)를 갖춘 전동 공구 배터리입니다.
3.3 전압 보호 점검: 배터리를 충전하고 방전하여 배터리의 충전 보호 및 방전 보호가 작동하는지 점검합니다.
3.4 안전 보호: 역접속 방지 보호 기능, 정전 데이터 보호, 연속 측정 지원, 전압 상하한 설정 보호, 안전 방전 전류 보호;
3.5 온라인 모드: 단일 기기 또는 5개 미만의 기기를 직렬 포트를 통해 PC에 연결할 수 있습니다. 5개 이상은 네트워크 연결 모드를 채택하고 PC 단말기는 30개 미만의 기기를 제어할 수 있는 네트워크 포트를 제공합니다.
3.6 제어 시스템: 소프트웨어 시스템은 고전적이고 성숙한 C/S 방식을 채택했으며, 통신 방식에는 직렬 포트와 네트워크가 포함됩니다. 직렬 포트는 단거리에서 여러 계측기 간의 정확한 통신을 구현하고, 네트워크는 장거리에서 여러 계측기 간의 정확한 통신을 구현할 수 있습니다.
3.7 관리 소프트웨어: Windows 운영 체제를 기반으로 SQL 데이터베이스를 사용하여 테스트 데이터를 저장하므로 직원이 온라인으로 데이터를 조회하고 내보내는 데 매우 편리합니다. 배터리 바코드, 시간 및 장비 번호에 따라 충전 방전 노화 곡선을 확인할 수 있으며, 동시에 곡선을 내보낼 수 있습니다.
4. 매개변수
입력 전력 | 교류 220V ±10% / 50Hz | |
전압 | 테스트 범위 | 10 ~ 100V |
정확성 | ± ( 판독값의 0.2% + 범위의 0.2% ) | |
현재 의 | 충전 범위 | 20 0~ 200 00mA |
충전 정확도 | ± ( 판독값의 0.2% + 범위의 0.2% ) | |
방전 범위 | 20 0~ 4 0000mA | |
정확성 | ± ( 판독값의 0.2% + 범위의 0.2% ) | |
요금 | 정전압 차단 전류 | 최소 50mA |
용량 | 정확성 | ±1‰ |
힘 | 방전 전력 | ≦ 4000W |
시간 | 순찰 점검 시간 | 실시간 수신 < 2S |
타이밍 범위 | 0 ~ 999시간 / 작업 단계 | |
데이터 기록 간격 | ≥5S | |
중간 머신 버전 | 1.1 시리즈 | |
요금 | 충전 모드 | 정전류 및 정전압 충전 |
차단 조건 | 전압, 전류, 상대 시간, 과충전 보호 | |
해고 하다 | 방전 모드 | 정전류 방전 |
차단 조건 | 전압, 상대 시간 및 과방전 보호 | |
주기 | 사이클 측정 범위 | 1 ~ 999회 |
단일 사이클 작업 단계 | 100 | |
전압 및 전류 검출 샘플링 | 4선 샘플링 | |
데이터베이스 | SQL 데이터베이스를 사용하여 테스트 데이터 관리 | |
상위 컴퓨터의 통신 모드 | TCP/IP 프로토콜 및 직렬 포트 기반 | |
데이터 출력 모드 | 엑셀, TXT, 차트 | |
통신 인터페이스 | 네트워크 포트 | |
캐비닛당 채널 수 | 7 개 채널, 7 개 행, 1 개 열 | |
캐비닛 크기 | 폭*깊이*높이 ：80 0* 520 *1 37 0 （mm ） | |

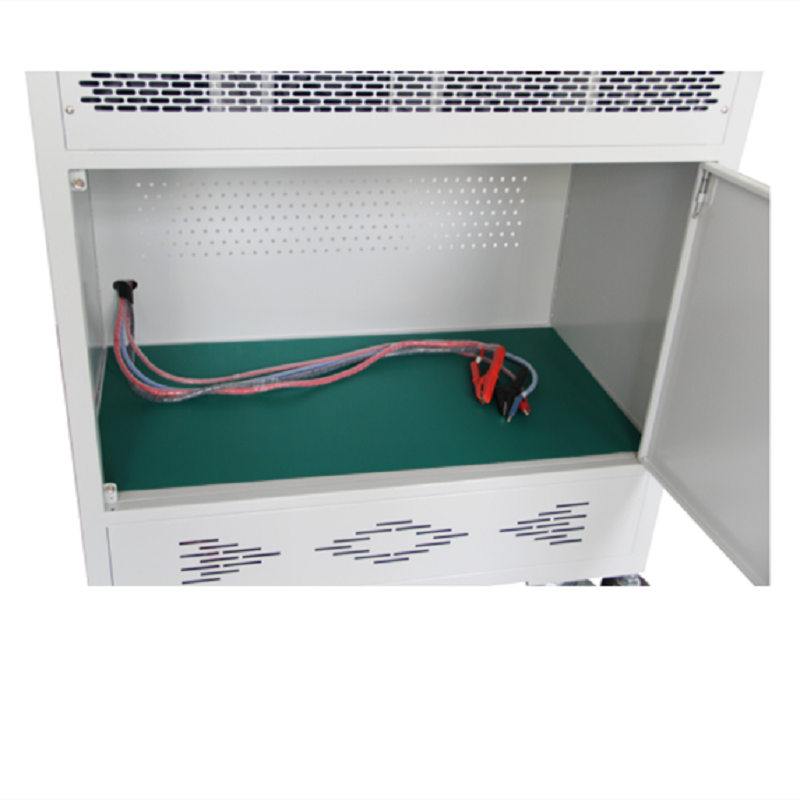

방전 배터리의 공간 크기 | 폭*깊이*높이 ：720 * 400 * 420 （mm ） | |
