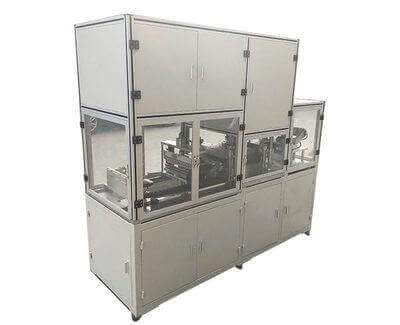

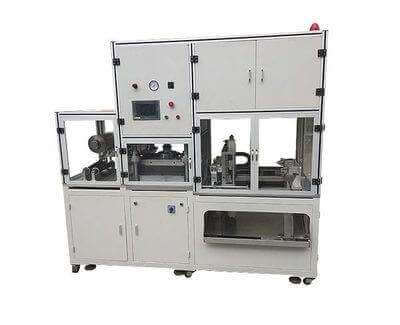

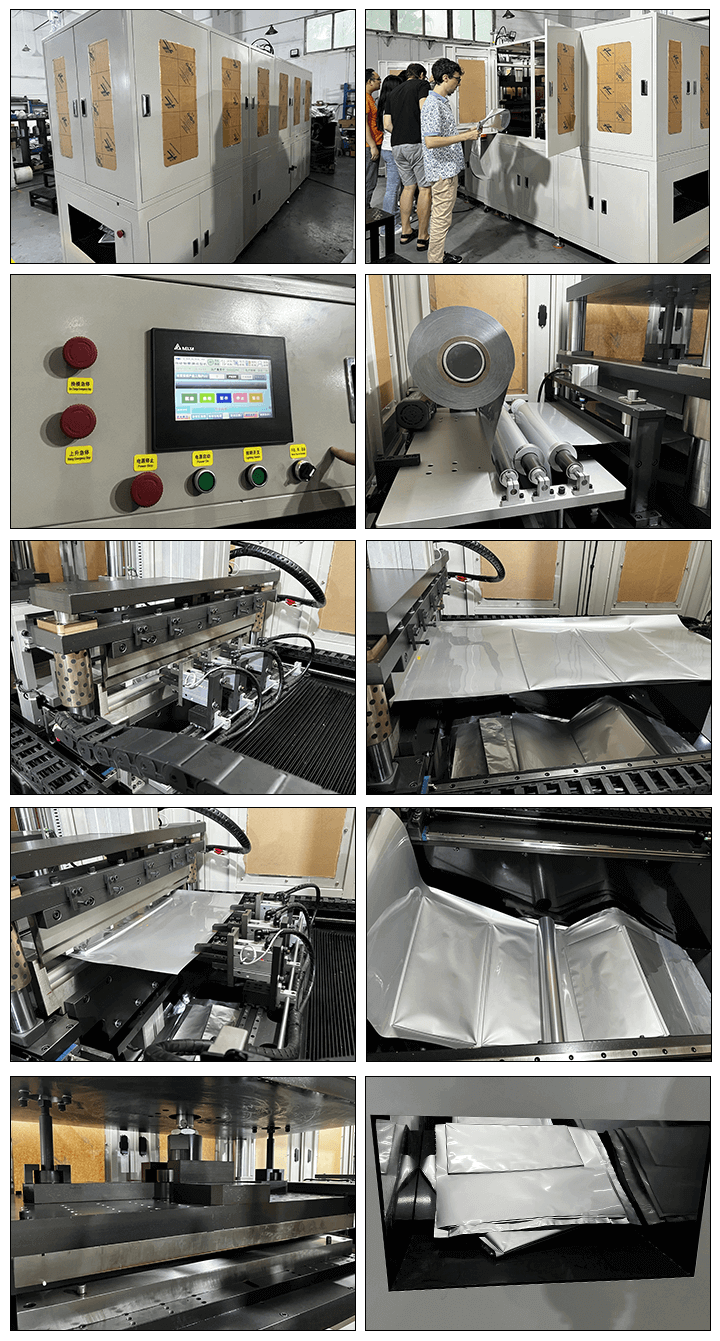

파우치 셀용 자동 알루미늄 라미네이트 필름 케이스 성형기

이 기계는 주로 파우치 셀 케이스 / 컵의 알루미늄 적층 필름을 형성하는 데 사용됩니다. 상단 스탬핑은 10t 부스터 실린더를 채택하고 하단 스탬핑은 서보 모터 드라이브를 채택합니다. 메카트로닉스 제어, PLC 및 서보 모터를 채택하여 헤징 쉘의 깊이를 정밀하게 제어하고 터치 스크린을 사용하여 관련 매개 변수를 설정, 조정 및 작동합니다. 따라서 기계 장비 작동이 단순화되고 정확도가 높아집니다! 안전 라이트 커튼, 액세스 스위치, 더블 버튼 시작 스위치, 안전하고 편리하고 효율적이며 긴 서비스 수명을 갖춘; 고객은 공정 요구 사항을 충족하기 위해 다양한 유형의 배터리 알루미늄 적층 필름을 스탬핑하여 자체 금형을 제공 할 수 있습니다.

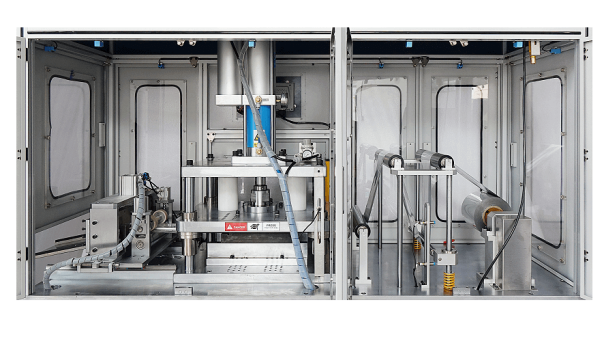

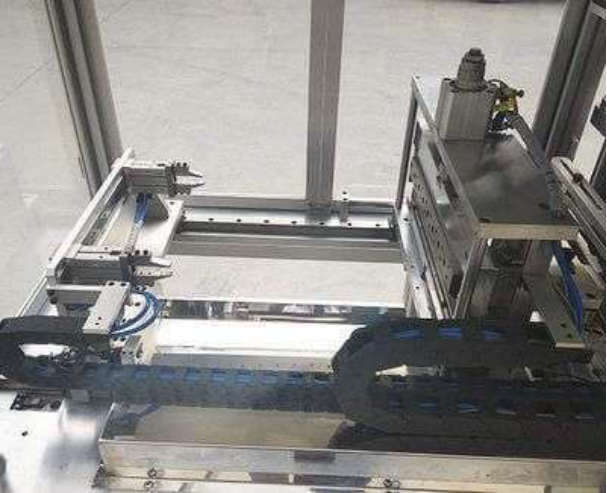

1.1 상단 스탬핑 부분

1.1.1 상단 스탬핑은 서보 전기 실린더로 구동되며 스탬핑 스트로크는 90mm, 작업 스트로크는 10-80mm로 조절할 수 있습니다.

1.1.2 누르는 힘은 터치스크린을 통해 누르는 힘을 입력하여 조정되며, 이론적인 누르는 힘은 5T입니다.

1.1.3 수동 작업 중 상하 거푸집의 최대 조정 가능한 높이는 80mm입니다(거푸집 청소 및 교체에 편리함);

1.1.4 스탬핑 부품은 4개의 선형 베어링에 의해 정확하게 배치되고 고주파 내마모성 가이드로드로 구동되어 상부 프레스 플레이트를 반복적으로 움직입니다.

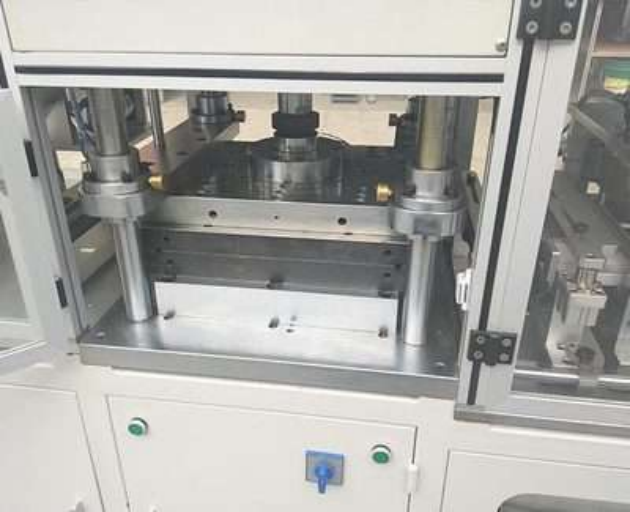

1.2 하단 스탬핑 부분

1.2.1 10:1 고정밀 유성 감속기와 연결된 1.5KW 서보 모터로 구동되며 연결 부분은 5mm 피치 및 직경 40mm 고정밀 스크류로드를 채택합니다.

1.2.2 포지셔닝은 φ 28mm 고정밀 고밀도 스틸 볼 가이드 포스트를 채택하여 가이드 슬리브와 협력하여 반복적으로 작동합니다.

1.2.3 세 개의 다이는 터치 스크린에 펀칭 깊이 값을 입력하여 펀칭 깊이를 조정할 수 있으며 스트로크는 1 ~ 20mm에서 조정할 수 있습니다.

1.2.4 이론적 스탬핑 출력량 2톤.

1.3 금형 부품

1.3.1 고객 요구 사항에 따른 3피스 금형(이 기계에는 금형이 포함되지 않음)

1.3.2 모듈 쉘 공정은 금형 주문을 위해 제공되어야 하며, 아래 표의 관련 매개변수를 입력해야 합니다. 금형은 공정에 따라 엄격하게 제작되어야 합니다.

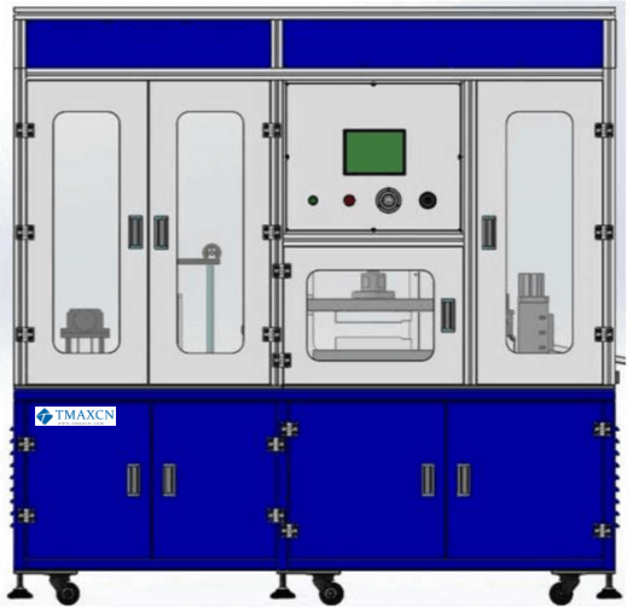

1.4 랙 부품

1.4.1 하단 프레임은 사각 용접으로 만들어지며 표면은 컴퓨터 흰색 페인트로 칠해집니다. 상부 프레임은 안전 도어, 조작 패널, 도어 패널 및 알루미늄 프로파일로 구성됩니다.

1.5 회로 부분:

1.5.1 회로 부분은 PLC, 터치 스크린, 솔레노이드 밸브, 중간 릴레이, 그레이팅, 액세스 제어 스위치 등으로 구성됩니다. 터치 스크린을 통해 사람과 기계의 대화가 이루어지고 격자 및 접근 제어를 통해 보안 보호가 수행됩니다.

2.사양
