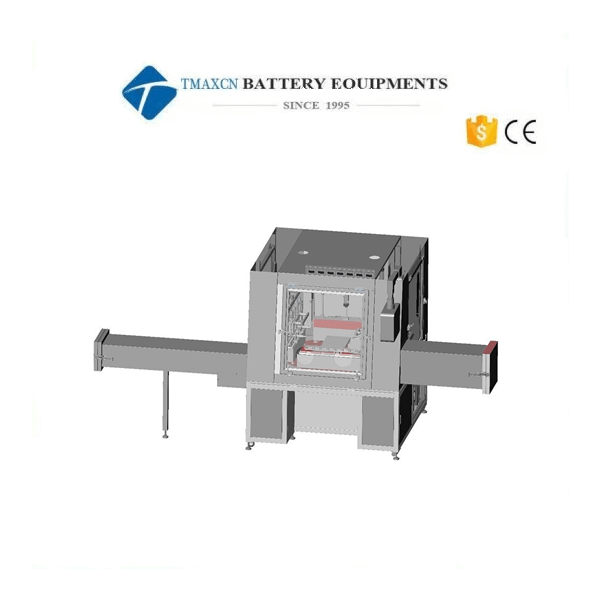

파우치 셀용 전해질 자동 충전기

주로 파우치 셀 자동 전해질 충전, 진공 확산 ° 어싱, 전해질 충전 후 밀봉에 사용됩니다.

수동으로 배터리를 고정 장치에 넣고 위치를 정한 후 페달을 밟으면 턴테이블이 자동으로 전해액 주입을 위해 다음 스테이션으로 이동합니다. 전해액 주입이 완료되면 탈기(시간, 진공 압력, 탈기 시간 조절 가능)를 위해 진공 스탠딩 박스로 회전한 후 정지합니다. 가스 제거가 완료되면 진공 사전 밀봉 스테이션으로 전환합니다. 사전 밀봉이 완료되면 시작 위치로 돌려 밀봉된 배터리 셀을 수동으로 제거한 후 다시 고정하여 사이클 작동을 시작합니다.

적용 가능한 셀 크기:

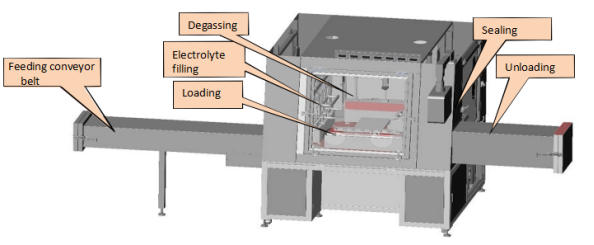

머신 구조

주요 매개 변수

1. 전체 치수 및 전이 챔버 치수:

전체 크기: 길이 3.8m*폭 1.6m*높이 1.9m(순 사이즈: 길이 1.6m*폭 1.6m*높이 1.2m),

전면 전환 챔버 크기: 길이 900㎜*폭 400㎜*높이 400㎜,

후면 전환 챔버 크기: 길이 550㎜*폭 400㎜*높이 400㎜.

(내부 도어와 외부 도어를 사용하여 내부 도어는 에어 실린더와 페달로 열림을 제어하고 외부 도어는 수동으로 제어)

2. 컨베이어 벨트

수유의 연속성을 보장하기 위해 풋 페달로 제어되는 과잉 수유 통에 수유 컨베이어 벨트 세트가 특별히 제작되었습니다.

3. 주요 자료

SU304 스테인리스 강판과 사각 패스를 사용하고 진공 상자는 산화 처리 된 알루미늄 합금으로 만들어졌으며 프레임의 하중지지 부분은 50mm * 50mm * 3.0mm 철 사각 패스 용접 페인트로 만들어졌으며 판금 상부는 1.5mm 스테인리스 스틸로 만들어졌으며 보드가 만들어진 후 외관이 도장됩니다.

4. 유리 및 장갑 고리

글러브 박스 유리는 6mm 수입 투명 PC 보드로 만들어졌으며 투명 PC 보드는 스테인레스 스틸 금속 프레임으로 만들어졌으며 나사로 고정되었으며 장갑 링은 부식 방지 재질로 만들어졌으며 장갑 링과 밀봉 링은 보드 위의 투명 PC에 설치됩니다.

5. 긴 팔 장갑, 발 컵 및 바퀴

예약된 운영 스테이션 장갑은 내산성 및 내알칼리성 긴 팔 장갑입니다. 한 켤레(총 2켤레)가 기본으로 제공됩니다. 발 컵 4개와 바퀴 4개가 있습니다. 풋 컵은 설치 준비가 완료되었습니다. 위치를 정한 후

6. 가공 기술 및 버트 조인트

모든 바닥판은 완전히 용접되어 견고함을 보장합니다. 버트 조인트는 실링 코튼과 나사 및 너트로 연결되며 빠른 유지보수 도어가 있습니다.

7. 전해질 저장 시스템:

두 세트의 전해질 자동 액체 공급, 액체 저장, 액체 주입 및 정압 디버블링 시스템을 장착하여 주기적으로 사용할 수 있으며 전해질 탱크가 비어있을 때 경보 기능이 있습니다.

8. 압류 방지 시스템

액체 주입 펌프를 장시간 사용하지 않을 경우 미리 정해진 시간(길이 설정 가능)에 따라 액체 주입 펌프가 자동 전송되며, 전해질 결정화로 인해 주입 펌프가 막히는 것을 방지하기 위해 바늘이 떨어지지 않습니다.

9. 전원 끄기 유지 기능

흡수 박스는 전원이 꺼진 상태에서도 압력을 유지할 수 있습니다. (압력 상태에서 전원이 꺼진 후 상부 실린더의 과도한 압력으로 인해 실린더가 폭발하는 것을 방지할 수 있습니다). 전원이 복구된 후 전체 시스템을 복원할 수 있습니다. 전원이 차단되기 전에 작동을 완료 할 수있는 상태를 자동으로 감지합니다.

10. 자동 밀봉 기능

실링 스테이션은 액체가 채워진 배터리 실링과 액체가 채워지지 않은 배터리를 자동으로 구분할 수 있으며, 실링되지 않은 배터리는 실링되지 않습니다.

11. 에어백의 NG 판단 기능

액체 주입 전에 에어백은 OK 및 NG 판단입니다. 에어백을 당긴 후 시스템은 자동으로 에어백의 OK와 NG 상태를 구분하고 액체 주입 바늘은 에어백의 OK 상태에만 있습니다. 입구가 내려가 자동으로 액체가 주입됩니다.

글로브 박스 조명: 조명, 부식 방지 소재, 터치 스크린 제어 스위치가 있는 DC24V LED 램프.

12. 사출 펌프 매개변수

원당 최대 액체 주입량: 초당 2.2g/회전, 정확도: 0.25% 미만

사출 정확도가 높고 정확도는 0.25% 이내입니다.

넓은 적용성, 저점도(<10000CPS), 중간 점도(10000~100000CPS), 고점도(>100000~500000CPS)에 적합한 로터리 밸브 코어 구조 설계를 채택합니다.

오염 방지, 회전식 밸브 코어 구조 설계 채택, 동적 씰 링 없음, 청소가 쉽고 유지 관리가 간단하며 무균 충전에 사용할 수 있으며 식품, 제약 및 기타 산업의 요구 사항을 충족합니다.

부식 방지, 특수 고 내마모성 세라믹 펌프 헤드, 장수명 설계, 주요 부품의 수입 부품, 강력한 부식 방지 능력, 신뢰성 및 내구성 사용

기계에는 자동 계산 기능이 있습니다.

기포가 발생하기 쉬운 동적 밀봉 링이있는 단방향 밸브 유형 액체 주입 펌프를 피하고 사용하기 쉽습니다.

플런저 펌프보다 더 간단하고 편리하며 유지보수가 쉬운 동적 씰링 링 교체가 필요 없습니다.

제어 모드에서는 연결된 PLC를 자동으로 제어하거나 외부 풋 스위치로 수동으로 조작할 수 있습니다.
