상표 :
TMAX품목 번호:
TMAX-4DCF결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일파우치 셀용 4 스테이션 턴테이블 상단 및 측면 열 밀봉기
파우치 셀의 상단과 측면 양쪽의 가열 밀봉에 적합합니다.
작동 과정: 4개의 클램프가 턴테이블에 대칭으로 배열되어 있으며, 배터리는 로딩 위치의 클램프에 수동으로 로드되며, 이는 턴테이블과 함께 간헐적으로 전송됩니다. 로딩 위치 - 상단 밀봉 위치 - 측면 밀봉 위치 - 블랭킹 위치에 차례로 머물면서 해당 위치에서 상단 밀봉 및 측면 밀봉을 완료하고 블랭킹 위치에서 수동으로 꺼내 상단 밀봉 및 측면 밀봉 프로세스를 완료합니다.

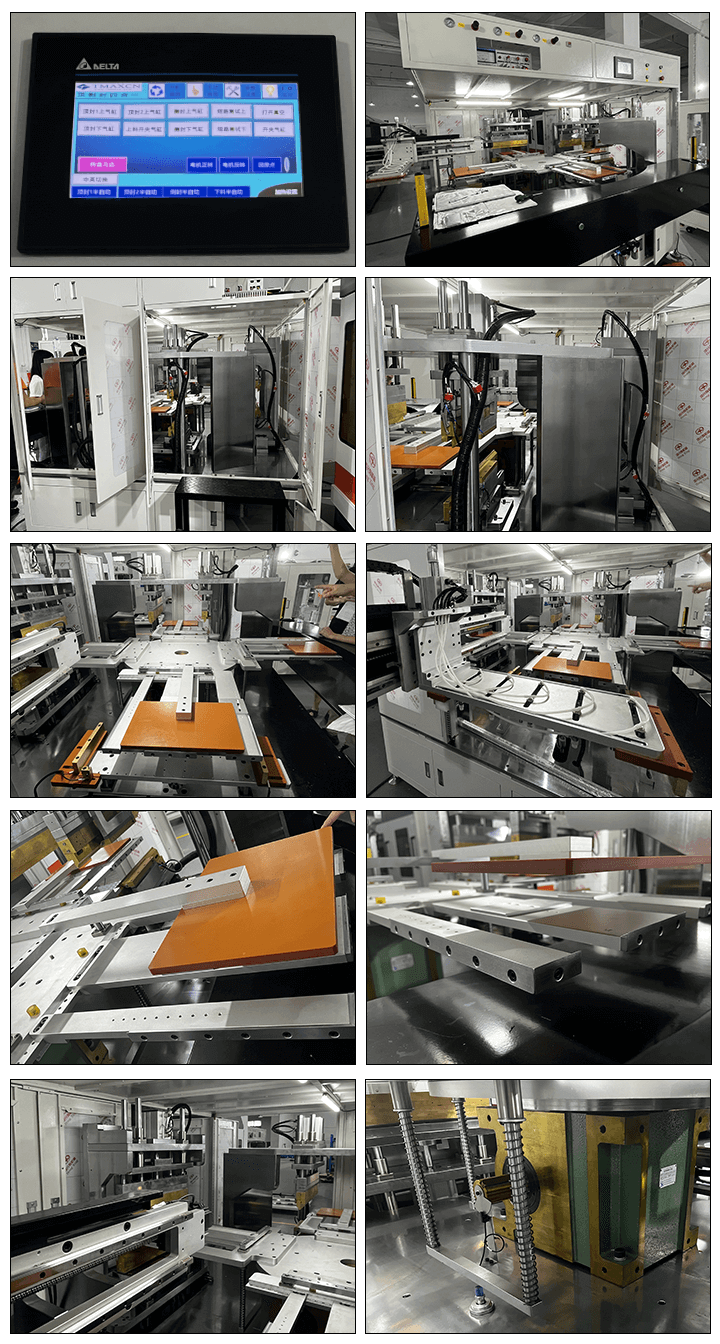

머신 구조
로터리 테이블 이송 메커니즘: 4위치 로터리 테이블(알루미늄), 브레이크 모터 드라이브, 4등분 캠 디바이더 포함;
상단 밀봉 구조: 상부 및 하부 사전 밀봉 장치 1세트, 공기 실린더. 가이드 포스트, 구리 히팅 파이프, 헤드, 독립 온도 제어;
측면 씰 구조: 상부 및 하부 사전 밀봉 장치 1세트, 공기 실린더. 가이드 포스트, 구리 히팅 파이프, 헤드, 독립 온도 제어;
상단 헤드 베이스 플레이트 구조: 크롬 도금 강판 플랫폼;
사양
전원 공급 장치 | 220V/50Hz |
전원 | 1kw |
압축 공기 | ≥0.6MPa |
턴테이블 양식 | 4 워크스테이션 |
로터리 테이블의 이송 정확도 | ±0.05mm |
적용 가능한 사양 | 상단 씰링 ≤200mm(에어백 크기 포함) 측면 밀봉 ≤200mm 씰링 길이: 210mm |
씰링 헤드 너비 | 5mm(사용자 지정 가능) |
밀봉 온도 | Rt~260℃ 조절 가능 제어 정확도: ±2℃ |
봉인 시간 | 0-10초 조정 가능 |
장비 용량 | 200-400EA/H(작업자의 숙련도에 따라 다름) |
경보 시스템 | 저온, 고경보 기능; 배터리가 누수되거나 반복적으로 캡슐화되지 않습니다; |
세이프가드 | 라이트 커튼 안전 보호 장치와 후방 도어 스위치 보호 장치가 장착되어 있습니다; |
제어 시스템 | 그것은 자동 제어, 터치 스크린을 실현하는 인간-기계 대화, 편리한 작동 설정, 풍부하고 완전한 수동, 자동 작동 기능, 오류 경보 기능, 출력 통계 기능을 실현하기 위해 PLC를 채택합니다; |
기계 무게 | 450KG |
기계 치수 | 880mm L*870mm W*1500mm H |
