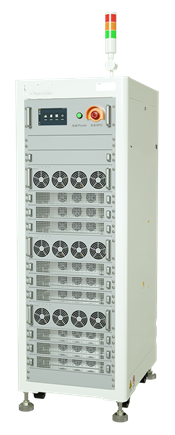

100V 100A 리튬 배터리 시험기, 프리즘 배터리 노화 시험기, 배터리 팩 용량 시험기

소개:

* 배터리 전원 시뮬레이션, C-rate 테스트.

*수명주기 테스트.

*전력 시험, 용량 시험, 에너지 밀도 시험.

* 배터리 가상 전력 분포: 충전/방전 곡선 피팅, 배터리 일관성 테스트 및 평가.

*고율 충전/방전 테스트.

* 전원 배터리, 직렬 에너지 저장 배터리 모듈 테스트: 단일 셀 전압, 단일 셀 온도 모니터링(고전압 장비).



기능(일부 기능은 사용자 정의가 필요함):

*고전력 배터리 모듈(또는 패키지)용으로 개발된 고성능 충전/방전 테스트 플랫폼입니다.

*AC/DC 、DC/DC 듀얼 레벨 고주파 모듈 설계를 채택하고, 저온 드리프트, 고성능 다중 채널 24비트 아날로그-디지털 변환 칩(ADC)과 결합하여 더욱 안정적인 정확도를 달성합니다.

* 다중 채널 통합 및 에너지 회수가 가능한 고수준 전력 밀도 시스템.

HMI 작동, 스마트 캘리브레이션.

*BMS에 대한 다중 적응성, 동일/다른 충전 및 방전 포트, 릴레이/MOSBMS 솔루션, 독립적인 CAN 및 RS485 통신 확장, DBC 구성을 지원합니다.

*이더넷을 통한 호스트 컴퓨터의 원격 제어가 가능하며, 채널 병렬, 펄스 및 구동 시뮬레이션이 가능합니다.

*인간-컴퓨터 통합 인터페이스 디자인, 이해하기 쉬운 작동을 위한 최소화된 시스템, 사용자 정의 설정 가능, 학기별 교정을 위한 자동 알림 기능.

BTS-6000 사양
1. 모델
1. 재료 코드	BTS-6006n-100V100A-H
2. 채널 정보
1.  채널 수량	한 단위의 채널 수	6
2.  메인 채널	채널 기능	정전류원 및 정전압원  듀얼  폐쇄 루프 제어
	채널 제어 모드	독립 통제
	채널 병렬 연결	최대 4개 채널 의  병렬  모드를 지원합니다. 채널 병렬 모드에서는 펄스 및  SIM  테스트 가 비활성화됩니다.
3. 전력망 측 매개변수
1. 입력 전원		AC380V ± 15% 50/60 ± 5Hz
2. 역률		≥99% ( 전부하 )
3. THDi		≤5% ( 전부하 )
4. 입력 저항		≥1MΩ
5. 입력 전원		70.6KW
6. 입력 전류		107.3A/단일
7. 전체 시스템 효율 (최대)		90%
8. 소음		≤ 65dB
9. 전압 및 전류 샘플링		4선 연결(충전 및 방전을 위한 동일한 포트)
10. 전원 제어 모듈 유형		모스펫
11. 입력 전원 배선 방법		3상 5선식 시스템
12. 전원 입력 보호		서지 방지, 사일로 방지 , 과주파수 또는 저주파 방지, 과전압 또는 저전압 방지, 결상 방지 등.
4. 기능 및 성능
1.  전압	출력 범위	충전: 0V ～100V
		방전: 3V ～100V
	최소 방전 전압	3V
	정확성	FS 의 ± 0.02 %
	해결	24비트
2.  현재	출력 범위	0.5A ～100A
	정확도 ( 독립 범위 )	FS 의 ± 0.05 %
	CV 차단 전류	100mA
	해결	24비트
3.  파워	단일 채널 출력 전력	10KW
	전체 기계 출력 전력	60KW
4.  시간	현재 응답 시간	≤ 3ms
	현재 변환 시간	≤ 6ms
	최소 단계 시간	0. 1 초
5.  충전/방전 모드	충전/방전 모드	CCC ,  CVC ,  CC-CVC ,  CP C
		CCD ,  CVD ,  CPD ,  CRD
	차단 조건	전압 ,  전류 ,  Δ 시간,  용량 ,  -ΔV
6.  시뮬레이션	요금	전류 ,  전력
	해고하다	전류 ,  전력
	스위치	충전과 방전 간의 지속적인 전환 지원
	차단 조건	시간 ,  단계선
	단계 파일 라인	1,000,000
7.  펄스 모드	요금	전류, 전력
	해고하다	전류 ,  전력
	최소 펄스	100ms
	맥박 수	최대 32개
	충전 및 방전 스위치	지원됨
	차단 조건	전압,  Δ 시간
8.  DCIR		계산 에 의한  DCIR
9.  안전 보호	소프트웨어 보호	전원 끄기  데이터 보호
		오프라인  모드  기능
		안전 보호 조건을 설정할 수 있습니다. 여기에는 전압 하한, 전압 상한, 전류 하한, 전류 상한, 지연 시간 등이 포함됩니다.
	하드웨어 보호	역접속 방지, 과전압, 과전류, 과열 등
5. 데이터 관리 및 분석
1.  단계 설정 방법		양식 편집
2.  데이터 보고서	녹음 조건	최소 시간 간격 :  10ms (AUX 채널과 연결 시: 100ms )
		최소 전압 간격: 0.2V
		최소 전류 간격: 0.2A
	녹음 주파수	100Hz(AUX 채널과 연결 시: 10Hz)
3.  데이터베이스		MySQL  데이터베이스
4.  데이터 출력		엑셀 ,  텍스트
5.  곡선형		사용 가능한 템플릿, 사용자 정의 지원
6.  바코드 스캐닝		바코드 스캐닝 기능 지원
		과거 데이터의 관리 및 추적성
6. 의사소통
1.  호스트 컴퓨터 통신		TCP/IP  프로토콜
2.  통신 포트		이더넷
3.  테스터 의  통신 속도		1M
4.  호스트 컴퓨터 통신 속도		10M ~ 100M 적응 형
5.  통신 설정		스위치와 라우터를 통해 LAN( 근거리 통신망 ) 을 설정합니다  .
6.  통신 확장 ( 선택 )		DBC  설정 기능을 갖춘  CAN ,  RS485 통신 및  BMS  통신 지원
7. 환경 요구 사항, 크기 및 무게
1.  작동 환경 온도		-10℃ ~ 40℃ ( 온도가  25±10℃ 일 때 온도변화에 따른 정확도 오차는 1도당 FS의 0.005% 이내  )
2.  보관 환경 온도		-20℃ ~ 50℃
3.  작동 환경 습도		≤70% RH ( 수분 응축 없음 )
4.  보관 환경 습도		≤80% RH ( 수분 응축 없음 )
5.  치수  W*D*H		600*800*1800(mm)
6.  무게		약 275.2kg
