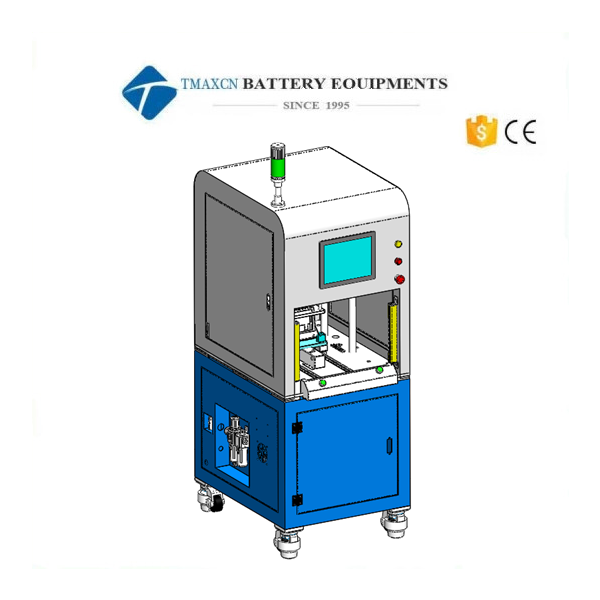

기밀성 테스터(헬륨 감지)

   1, 지침

레이저 용접의 효과를 감지하고 용접 후 배터리에 구멍이 있는지 여부를 판단하는 데 사용됩니다.

 워크플로 설명:

수동으로 배터리를 넣고, 고정 장치를 고정 및 배치하고, 측정 메커니즘을 누르고, 진공 및 압력 유지, 헬륨 방전 감지, OK 및 ng 판단, 측정 메커니즘 재설정, 고정 장치 풀기, 배터리 꺼내기 등의 작업을 수행합니다.

2, 기본 매개 변수

1. 1. 전원 공급 장치를 구성합니다:

AC220V，50Hz, 전압 변동 범위 : + 8 % ~ 8 %; 총 전력 : 0.5KW。

압축 공기: 2.

0.4MPa ~ 0.6MPa, 기압 변동 ±1%(수분 제거 후 깨끗한 공기, 오일 프리, 여과 및 압력 안정화)

3. 진공 소스: ≤-0.095kg/cm2

4. 장비 사양: 4.

4.1총 무게: 약 0.5T

4.2 사이즈：L(1m)＊W(0.8m)＊H(1.6m)

4.3 외관 색상: 스테인리스 스틸 부분을 제외한 박스 색상은 컴퓨터 회색입니다.

5. 환경 요구 사항:

5.1 주변 온도: 25 ± 5 ℃.

5.2 상대 습도: 30% ~ 75% RCH, 현장의 공기가 건조하고 산-염기 부식 없이 막히지 않아야 합니다.

5.3 접지선: 보호 접지.

3, 사양

1. 작업 효율 : 1ppm (34155); 1.

2. 장비 고장률: ≤0.5%

3. 테스트 압력 : 10-100kpa

4. 측정 정확도: ±0.2%

5. 해상력 : 1PA

6. 절연 등급 : A 등급

7. 인클로저 보호 등급: 6등급

4, 프로세스 성능

1. 적용 가능한 배터리 크기 : 높이 120-225mm, W 100-180mm, T 20-60mm

2. 적용 가능한 고정 장치의 배터리 모델: 첨부된 도면 참조

3. 테스트 된 금형 및 배터리 액체 주입 구멍을 검사하는 동안 공기 누출이 없어야합니다.

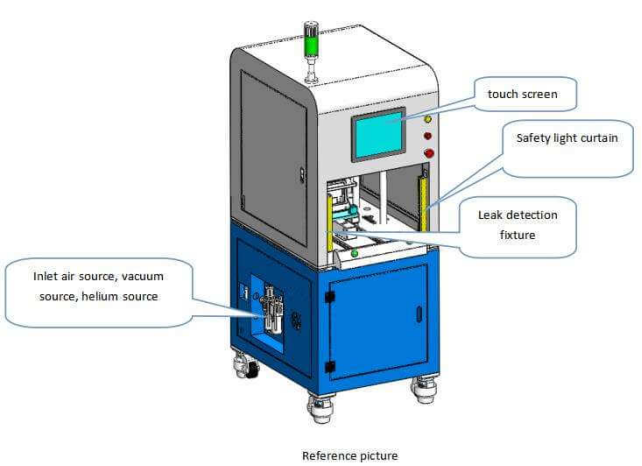

4. 장비에 안전 라이트 커튼 알람이 장착되어 있습니다.

5. NG 제품에는 알람 프롬프트 및 카운팅 기능이 있습니다.

6. 프로브를 내릴 때 기둥을 피해야 합니다. 프로브는 직경 8의 가이드로드를 사용하여 배터리 극을 피하기 위해 맞춤형 씰 링을 설치합니다.

7. 공압 밀봉 고정 장치를 채택하고 공기 실린더로 전기 코어를 밀어 전기 코어의 액체 주입 구멍이 누출 감지기의 인터페이스에 밀착되어 폐쇄 회로를 형성하도록합니다;

8. 양압 누출 감지 및 음압 누출 감지 지원; 자동으로 배경을 추적하고 빠르고 안정적인 측정 결과를 제공합니다.

9. 최적화된 질량 분석 시스템과 지능형 알고리즘은 모든 범위에서 신속한 응답을 보장하며, 신뢰성이 높은 진공 시스템과 질량 분석 시스템은 신속한 헬륨 제거를 보장합니다.

10. 질소 공기 분해를 지원하고 환경 암모니아의 방해를받지 않으며 배경을 빠르게 줄입니다. 기계의 우수한 성능은 7 * 24 시간의 장시간 온라인 테스트를 지원합니다.

11. 뛰어난 성능으로 몇 초마다 고속 테스트를 지원합니다.

12. 누출 감지 포트 미세 필터를 장착하여 미세 불순물을 필터링하여 기계가 불순물에 의해 영향을받지 않고 손상되지 않도록합니다. 이중 이리듐 와이어 이온 소스, 효과적인 시스템 설계, 대기 영향 방지

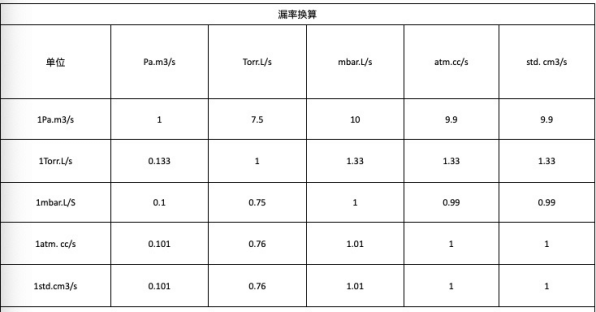

(누수율 전환)

5, 주요 구성 요소의 구성

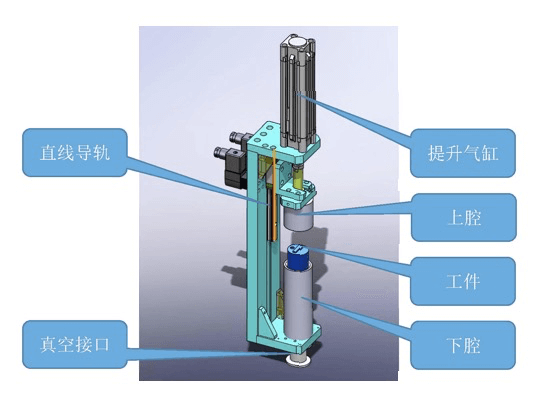

1, 기밀성 및 절연 저항 감지 메커니즘

直线导轨：선형 가이드 레일

真空接口：진공 인터페이스

提升气缸：리프트 실린더

上腔：상부 챔버

工件：工作物

下腔：하부 챔버

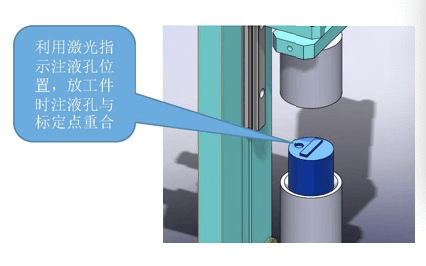

2, 핵심 공급 메커니즘

레이저를 사용하여 액체 주입 구멍의 위치를 표시하고 공작물을 배치 할 때 액체 주입 구멍이 보정 지점과 일치합니다.

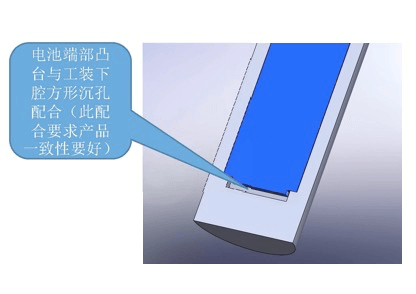

3, 셀 포지셔닝 메커니즘

배터리 끝의 보스는 툴링의 하단 캐비티에 있는 사각형 카운터보어와 일치합니다(이 일치에는 좋은 일관성이 필요합니다).

6, 주요 예비 부품

1.주요 부품 구성

2. 부착된 액세서리
