8/16/32/64 채널 프리즘 배터리 테스트기 셀 등급 분류기

1. 시스템 특징:

단일 지점 독립성, 각 배터리는 독립적인 정전류 및 정전압 소스를 갖고 있어 충격 없이 안정적입니다.

장비의 정확도는 0.05%이고 안정성이 높습니다.

이 소프트웨어는 강력한 기능과 사용자 친화적인 인간-기계 인터페이스를 갖추고 있습니다.

높은 측정 정확도를 보장하기 위한 4선 테스트 인터페이스.

모듈식 디자인 컨셉으로 유지관리가 쉽습니다.

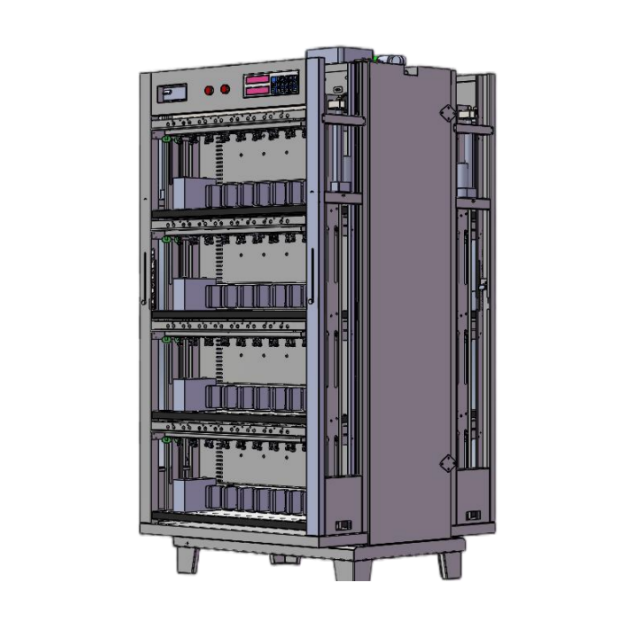

장비 구조는 주로 다음과 같은 부분으로 구성됩니다.

1. 독립된 CPU 보드와 보조 키보드 보드, 전면 및 후면 양면 독립 작동, 전체 캐비닛이 균일하게 제어를 전송합니다.

2. 4채널 정전류 및 정전압 제어 모듈;

3. 양방향 AC/DC 인버터 모듈.

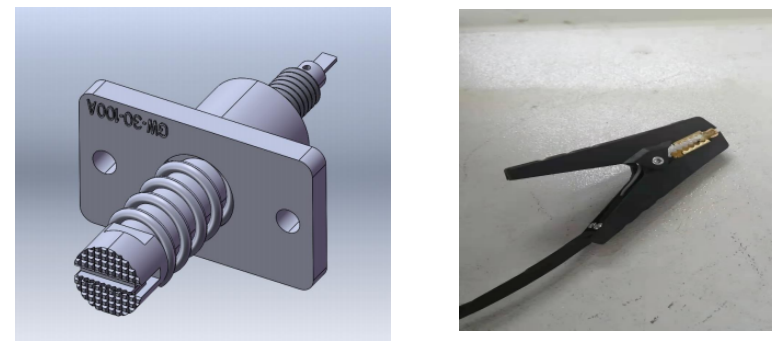

4. 플랫 헤드 클램프, 전기식 자동 언클램프. 악어 클립과 호환 가능.

2. 시스템 구성:

1. 리튬 배터리를 용량 공유 장비로 전환.

2. USB 인터페이스가 있는 컴퓨터(자체 제공).

3. USB-485 인터페이스 컨버터 및 통신 라인.

4. 배터리 스캐닝 시스템

5. 소프트웨어.

3.  시스템 원리 :

장비는 컴퓨터에 연결 및 제어되어 명령을 보내고 데이터를 수집합니다.키보드는 장비를 수동으로 작동하고 매개변수와 상태를 표시할 수 있습니다.CPU의 명령에 따라 정전류 보드는 정전류 및 정전압 기능을 수행합니다.배터리가 충전되면 양방향 전원 공급 장치가 AC를 12V DC로 변환하고 정전류 보드를 통해 배터리의 충전 제어 및 감지를 실현합니다.배터리가 방전되면 충전과 반대 과정입니다.먼저 배터리 전압을 정전류 보드를 통해 12V로 높인 다음 양방향 전원 공급 장치를 통해 DC를 AC로 변환하여 공장의 AC 분배망에 직접 공급하여 배터리 방전 전기 에너지의 에너지 피드백을 실현합니다.

놀라운 전력 절감 효과: 실제 측정에 따르면 충전 중 장비의 전력 소모량은 기존 장비보다 40% 이상 낮고, 종합 전력 절감률은 60% 이상이며, 전력 소모량은 60% 이상으로 배터리 제조업체의 비용을 대폭 절감합니다.

4. 주요 기술 매개변수:

장비 구조
장치 채널 수	전체 기계 에는 총  64개의  채널 이 있습니다 .
전체 치수	폭 10 0 8 mm ×  길이 900 mm ×  높이 1840 mm
섀시 색상	표준 회색 검정색  ( 사용자 정의 가능 )
경기 일정	플랫 헤드 클램프  . 호환되는 악어 클립
고정물 간격 .	8 1 mm
S 지원 배터리 사양	다양한 배터리 모델을 지원할 수 있습니다: Batte r y 호환 길이 :  90-220mm ,  두께 : 20-70mm  높이 : 80-220mm ,  배터리 러그 : 60-130mm ;  고정 간격 81mm 및 악어 클립
채널 제어 모드	각 배터리 는 독립적 인 정전류 및 정전압 소스를 가지고  있어 충격 없이 안정적으로 작동 합니다 .  시동 ,  정지 ,  일시 정지 ,  계속 및 보호 기능을 구현할 수 있습니다 .
	각 채널 에는 독립적인 정전압 및 정전류 하드웨어 제어 회로 가 있습니다.
	각 채널 의 충전 전류와 방전 전류 정확도를 미세 조정 하고 교정 합니다 .
작동 전원 공급 장치	3 상 5 선 AC 380V , 10 %, 50Hz
역률	≥ 0.99
AC 전류 왜곡률	≤2 %
충전 효율       전체 기계	≥7 5%
피더 변환 효율	≥7 0%
작동 전력 소비	≤12kW
장비 고장률	< 1%
작업 환경	온도 - 10 ~ 40,  상대 습도  80%
작동 전력 소비	자연 흡입 및 배기
채널 매개변수
전압 측정 범위	직류 0~ 5V
배터리 전압 범위	충전 DC 0  ~ 4.5 V  ;  방전 DC 4.5 ~ 2 V
정전압 범위	직류  2~ 4.5V
전압 정확도	토양  (0.05 % 판독값 + 0.05% 충만도),  분해능 1mV
전압 안정성	≤ (±1 mV )
현재 범위	DC  5 0mA ~ 30A 충전 : DC 50mA ~ 30A 방전
현재 정확도	토양  (0.05 % 판독값 + 0.05% 충만도), 분해능  1 mA
현재 안정성	≤ (±1 mA )
소프트웨어 기능
제어 모드	컴퓨터 제어 장비 ,   전체 캐비닛       스캐닝 시스템 을 통한 제어
통신 모드	4 85  직렬 포트 통신  ( 통신 속도  57600)
프로세스 설정	최대  32  단계 ,  256  주기 설정 가능
충전 모드	정전류 및 정전압
