상표 :
TMAX품목 번호:
TMAX-ZOWAY24-150결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

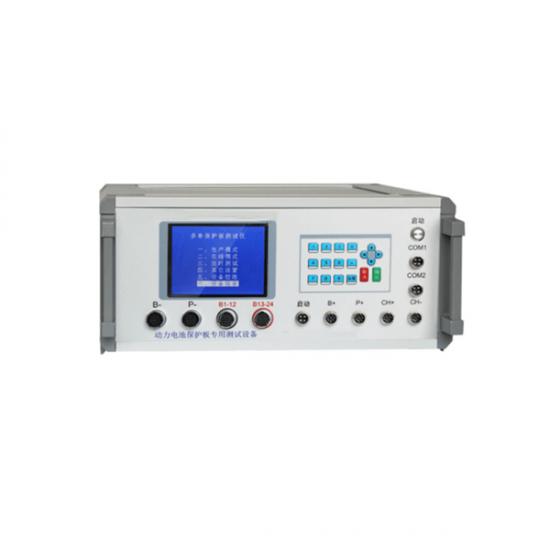

5일1-24/32 시리즈 150A 배터리 보호 보드 테스트 장비 BMS 테스트 장치
특징:
이 기능은 주로 전원 배터리 보호 보드의 기능 지표가 파라미터 범위 내에 있는지 감지하여 작업자에게 일련의 감지 기준을 제공하는 데 사용됩니다. 이 기능은 주로 보호 보드 제조업체 및 전원 배터리 제조업체의 전원 배터리 보호 보드 테스트에 사용됩니다.
기능:

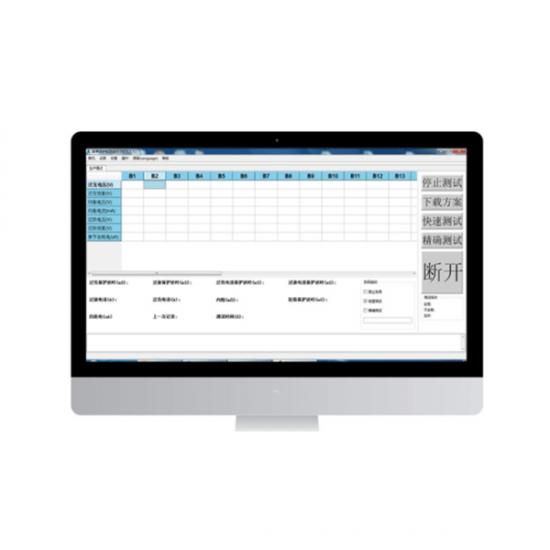

보호보드 시험 시스템은 Fast Test와 Precise Test의 두 가지 유형으로 구분됩니다.
정밀 테스트: 전원 배터리 보호판의 다양한 기능적 매개변수의 정밀한 값을 정확하게 감지할 수 있습니다(오차는 5mV). 이는 샘플의 디버깅 및 개발에 편리하며, R&D 인력을 위한 신속한 감지를 위한 일련의 표준을 제공합니다.
신속 테스트: 보호 보드의 설계 매개변수에 따라 테스트 매개변수를 설정하여 신속 테스트를 수행할 수 있도록 설계되어 보호 보드 제조업체와 전력 배터리 제조업체가 대량의 신속 테스트 및 출하를 수행하는 데 편리합니다. 또한, 다양한 하드웨어 방식과 일부 소프트웨어 방식의 보호 보드 테스트에도 적합합니다.
성능:
정기 테스트 항목:
내부저항 시험, 과충전 및 과방전 시험, 과충전 회복 시험, 과방전 회복 시험, 과전류 시험(충전 및 방전 과전류), 과충전 보호 전압, 과충전 회복 전압, 과방전 보호 전압, 과방전 회복 전압, 과전류 보호 등.
특수 시험 항목:
단락 보호 시험(실제 단락 보호 시험 마이크로초 레벨을 말함).
단일 섹션 자체 소비 테스트(각 섹션의 실제 정확한 자체 소비량을 나타냄).
전류와 전압을 평형화합니다(평형 전류와 평형 개방 전압을 정확하게 파악할 수 있습니다).

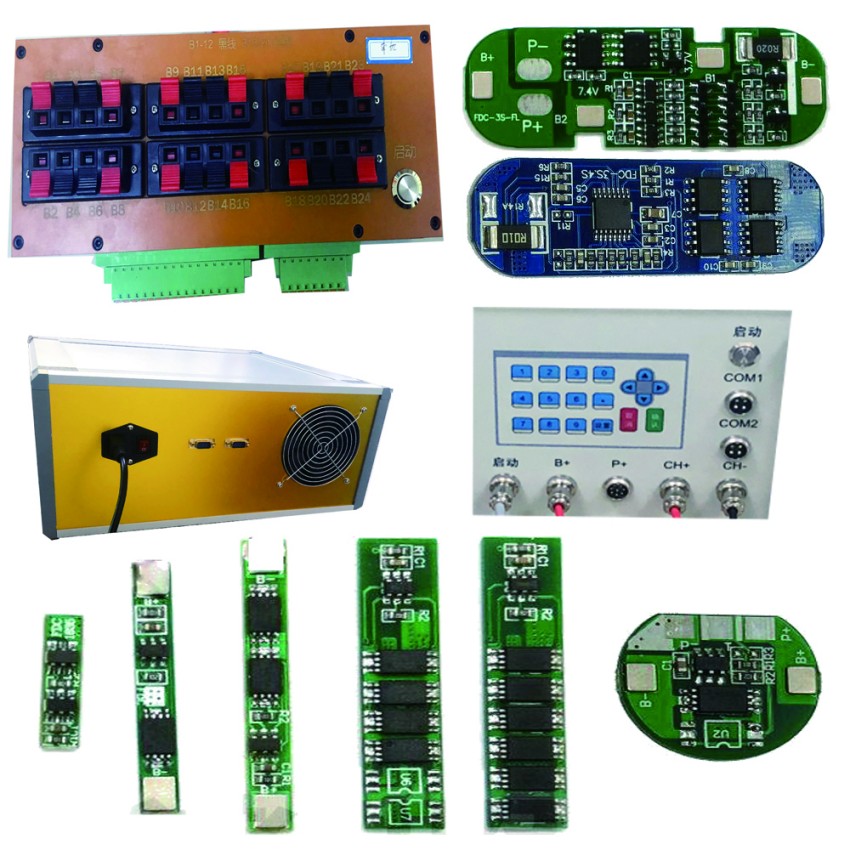

테스트를 지원하는 보호 보드 유형:
LiFePO4, LiCoO3, LiMn2O4
사양:
고전류 모듈: 전류 레벨은 150A이고 전류 정확도는 0.1A입니다.
전압 모듈: 전압 범위 0.5-5V, 프로그래밍 가능 출력 0.5-5V, 전압 정밀도 5MV.
단락 모듈: 슈퍼 커패시터, 팩 배터리 전압을 완벽하게 시뮬레이션하고, 단락 보호 보드를 즉시 작동시키며, 단락 시간과 전류를 정확하게 포착합니다.
아니요. | 아이템 | 측정 범위 | 정확성 |
1 | 테스트 문자열의 수 | 1-32 |
|
2 | 기준 전압 | 리튬코발트산화물(3.8V) LiFePO4(3.0V) |
|
3 | 과충전 보호 전압 | 0.5-5V | ±5mV |
4 | 과방전 보호 전압 | 0.5-5V | ±5mV |
5 | 과충전 회복 전압 (자체 복구) | 0.5-5V | ±5mV |
6 | 과방전 회복 전압 (자체 복구) | 0.5-5V | ±5mV |
7 | 과충전 보호 전류 | 1-40A | ±0.1A |
8 | 과방전 보호 전류 | 1-150A | ±0.1A |
9 | 균형 개방 전압 | 0.5-5V | ±5mV |
10 | 균형 잡힌 실시간 전류 | 0~1000mA | ±1mA |
11 | 과전류 보호 지연 | 0-15초 | ±1mS |
12 | 과충전 보호 지연 | 0-20초 | ±1mS |
13 | 과방전 보호 지연 | 0-20초 | ±1mS |
14 | 단일 섹션 자체 소비 | 0-500uA | ±1μA |
15 | 루프 내부 저항 | 0~500mΩ | ±1mΩ |
16 | 단락 보호 (6개 이상의 문자열) | 0-9999us | ±1uS |
적용 범위: 시중에 판매되는 모든 하드웨어 보호 보드 및 일부 소프트웨어 보드(특수 테스트 항목은 전달 필요) | |||
