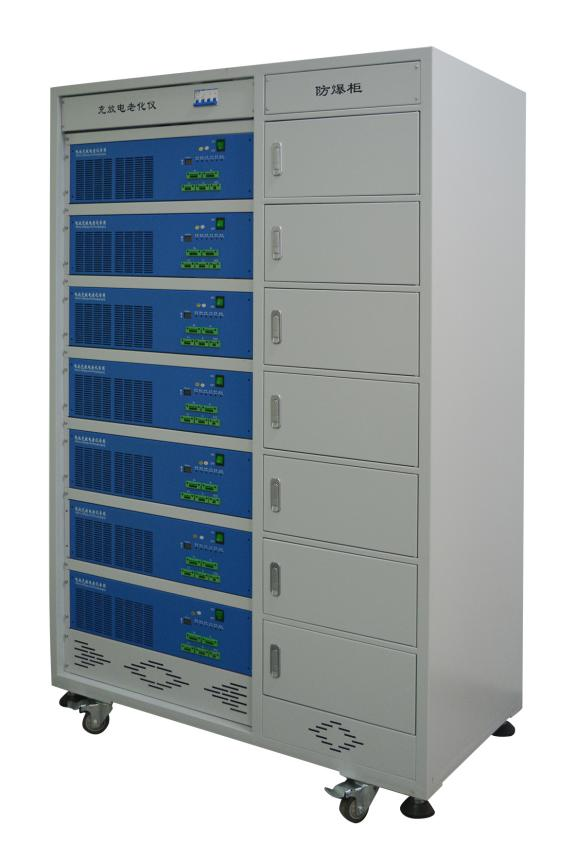

70V 10A 20A 충전 및 방전 배터리 팩 테스트기 노화 캐비닛

1.  적용범위

저전압 리튬 배터리 팩 사이클 충방전의 통합 충방전 사이클 시험 시스템, 배터리 팩 기능 시험 및 충방전 데이터 모니터링 등에 적용되며, 전동 공구, 태양열 저장 장치, 패시아 건 등에 사용됩니다.

2.  환경 요구 사항 및 장비의 기술 매개변수

2.1 전원 공급 장치: AC 전압  22 0V ± 10%, 주파수 50Hz ± 10%;

2.2 주변 온도: - 10 ~ 45℃;

2.3 주변환경은 강한 진동, 부식성 가스, 가연성 및 폭발성 가스가 없어야 합니다.

3.  기능 소개

3.1 충방전 기능: 정전류, 정전압 충전 및 정전류 방전 기능을 갖추고 있습니다. 배터리를 충방전하고 배터리 용량을 기록할 수 있습니다.

3.2 충전 및 방전 인터페이스: 배터리 팩의 동일한 충전 및 방전 포트와 충전 및 방전 하위 포트의 요구 사항을 충분히 충족합니다. 즉, 2개의 와이어(P + P -), 3개의 와이어(P + P - C -), 양극판 충전 보호 및 음극판 방전 보호(CH + P + P -)를 갖춘 전동 공구 배터리입니다.

3.3 전압 보호 점검: 배터리를 충전하고 방전하여 배터리의 충전 보호 및 방전 보호가 작동하는지 점검합니다.

3.4 안전 보호: 역접속 방지 보호 기능, 정전 데이터 보호, 연속 측정 지원, 전압 상하한 설정 보호, 안전 방전 전류 보호;

3.5 온라인 모드: 단일 기기 또는 5개 미만의 기기를 직렬 포트를 통해 PC에 연결할 수 있습니다. 5개 이상은 네트워크 연결 모드를 채택하고 PC 단말기는 30개 미만의 기기를 제어할 수 있는 네트워크 포트를 제공합니다.

3.6 제어 시스템: 소프트웨어 시스템은 고전적이고 성숙한 C/S 방식을 채택했으며, 통신 방식에는 직렬 포트와 네트워크가 포함됩니다. 직렬 포트는 단거리에서 여러 계측기 간의 정확한 통신을 구현하고, 네트워크는 장거리에서 여러 계측기 간의 정확한 통신을 구현할 수 있습니다.

3.7 관리 소프트웨어: Windows 운영 체제를 기반으로 SQL 데이터베이스를 사용하여 테스트 데이터를 저장하므로 직원이 온라인으로 데이터를 조회하고 내보내는 데 매우 편리합니다. 배터리 바코드, 시간 및 장비 번호에 따라 충전 방전 노화 곡선을 확인할 수 있으며, 동시에 곡선을 내보낼 수 있습니다.

4. 매개변수
