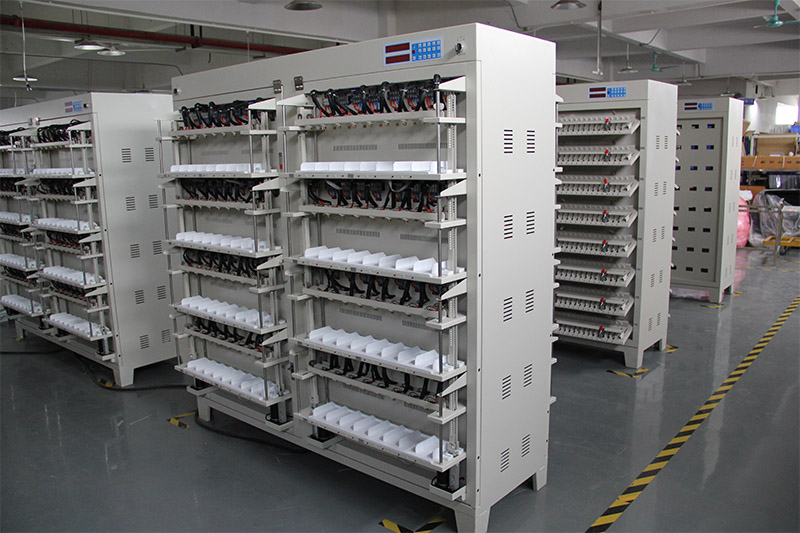

에너지 재생 기능이 있는 5V 30A 128채널 프리즘 셀 그레이딩 장치

Ⅰ . 모델 번호 및 구조 ：

모델 번호 ： TMAX -EF 128 - 3 0 k ；

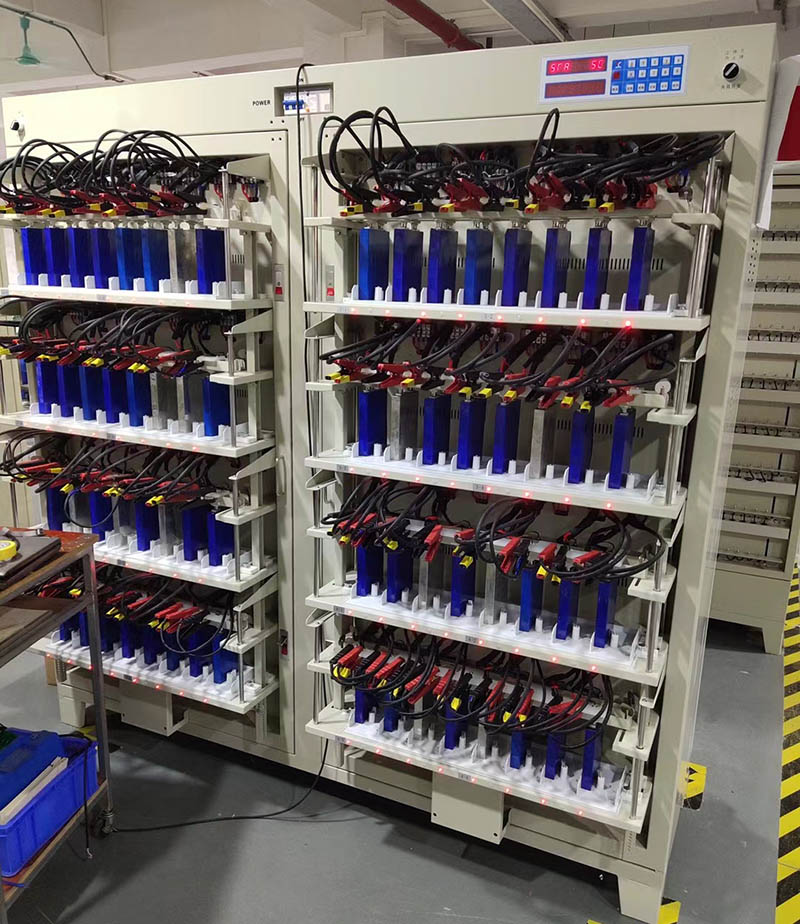

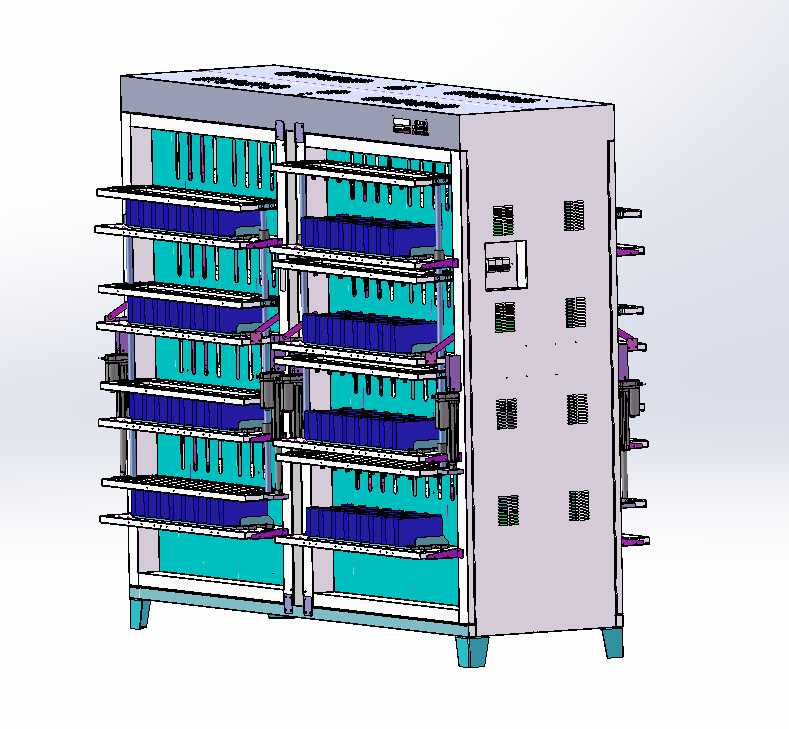

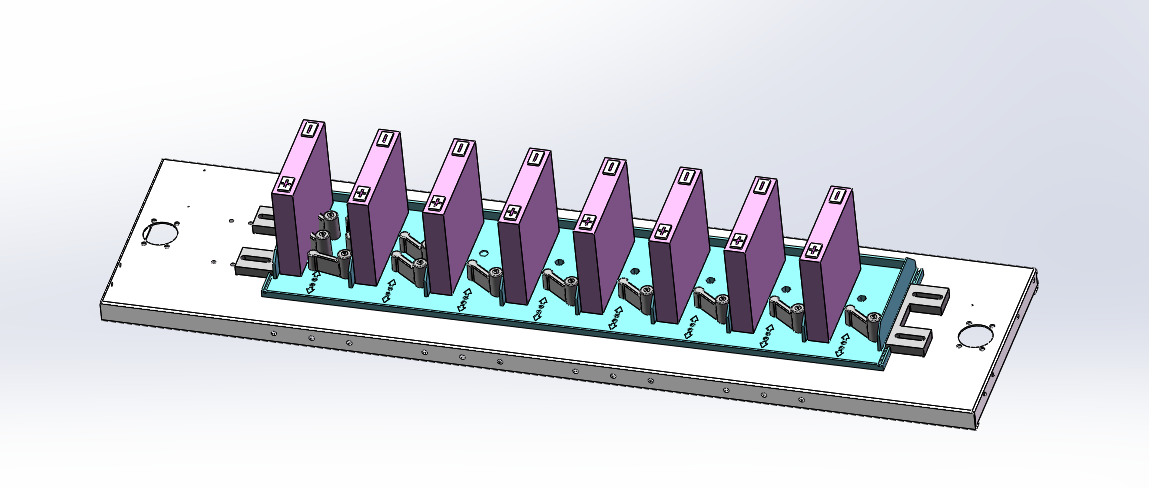

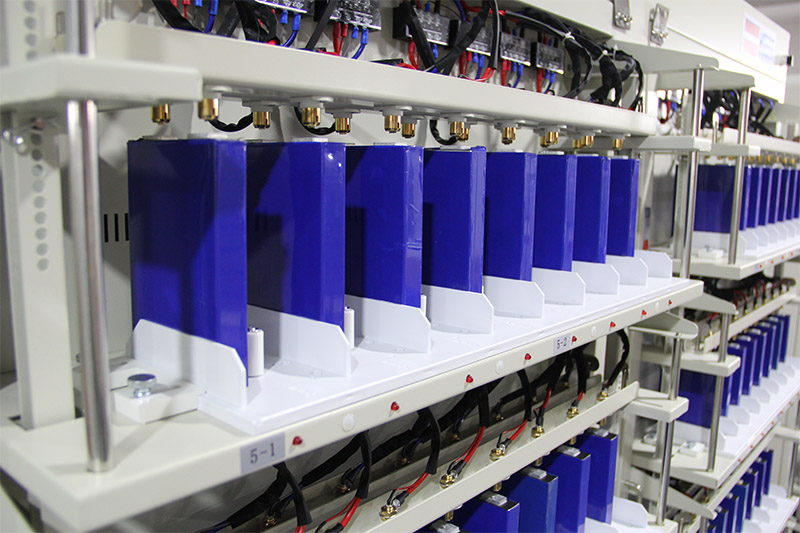

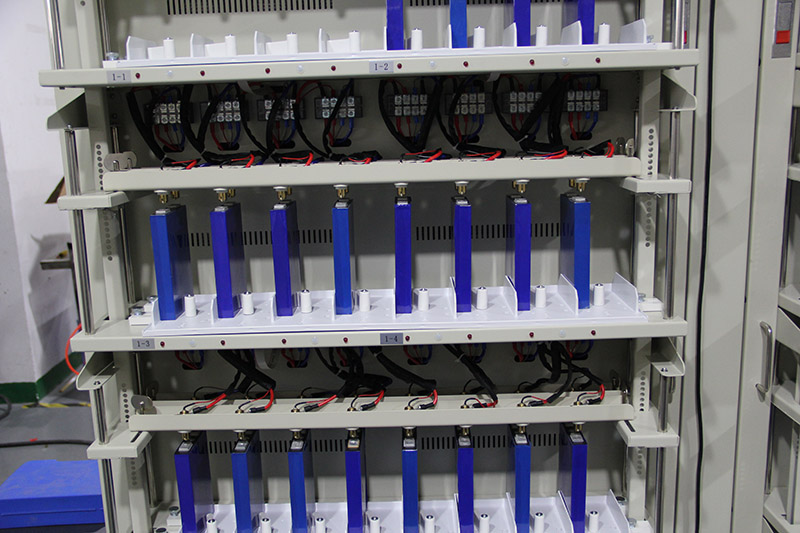

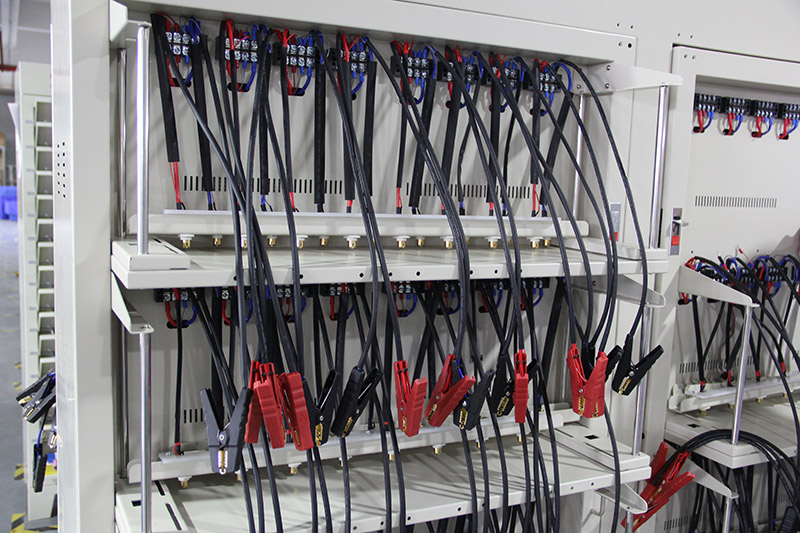

장비 구조 : 고정 장치는 전체적으로 자동 하향 압력 설계를 적용하고  배터리는 양쪽에 배치됩니다.

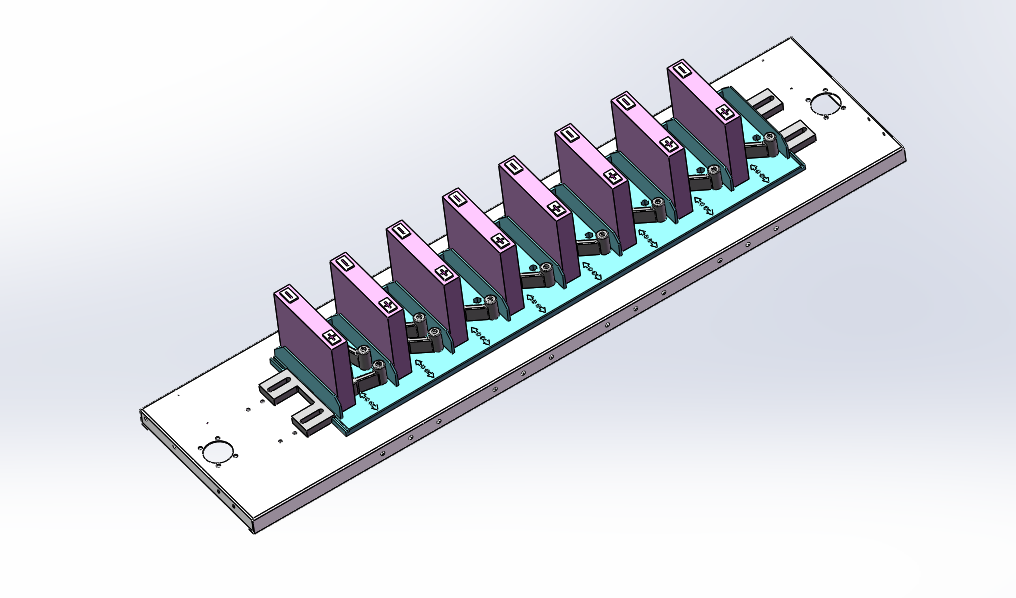

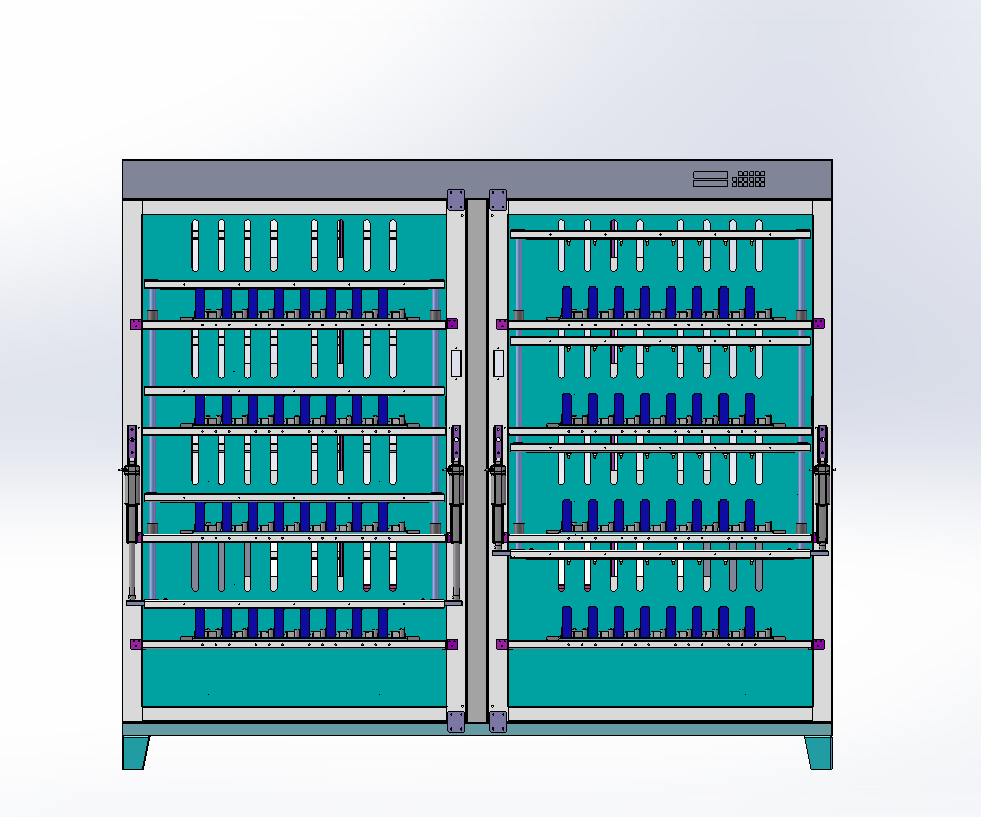

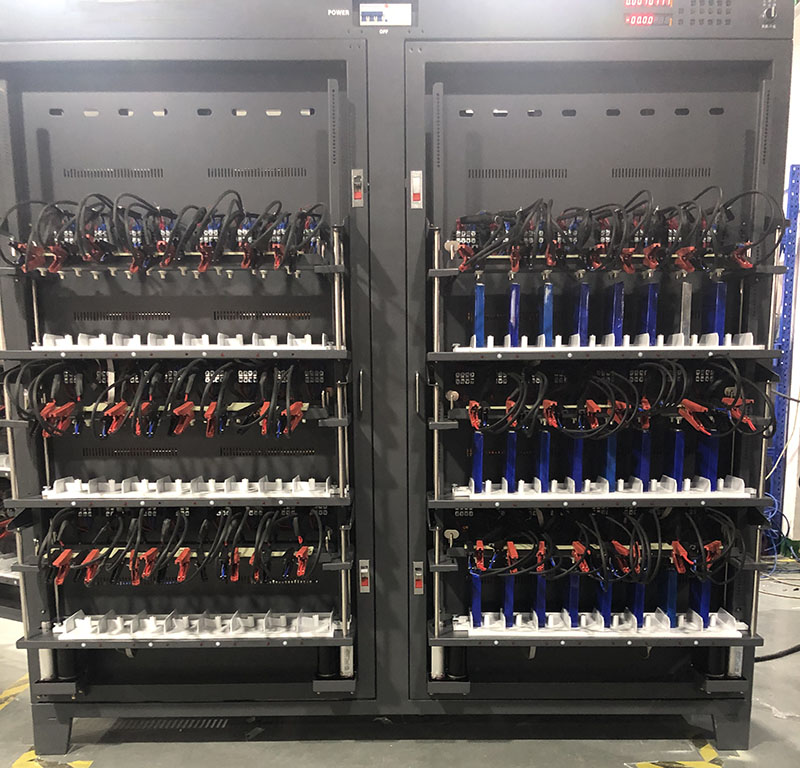

기계 크기 참조 ( mm ) : L 2130mm* W 700mm* H 2020mm

참고: 양극 및 음극 고정 장치는 공압식 전체 압착 방식으로 설계되었으며, 양극과 음극 사이의 최대 호환 거리는 150mm, 최소 거리는 45mm입니다  .  호환 배터리의 최대 높이는 220mm입니다.

참고: 배터리 간 중심 거리는 78.5mm입니다.

참고사항: 본 설비는 실린더 자동 압착 및 개방 방식을 채택하여 에너지를 절약하고 효율성을 향상시킵니다.

고정 장치 프레임 크기 매개변수

목	사양
고정구 유형	양극과 음극 사이의 간격을 조절할 수 있는 진정한 4선식 다중 바늘 클램프입니다.
트레이 높이 간격	270mm
지상 최소 바닥 높이	270mm
지상에서 가장 높은 수준	1620mm
조명기구 간 중심 거리	78.5mm
호환 배터리 높이	50-220mm

Ⅱ 、 기기의 주요 기능

* 모듈식 제조를 채택하여 보편성이 뛰어나고 유지관리가 쉽습니다.

* 측정을 위해 4선식 방법을 채택하여 높은 시험 정확도를 향상시켰습니다.

* 각 배터리 채널은 완전히 독립적인 정전류 및 정전압 소스를 가지고 있으며, 자체적으로 형성된 회로는 서로 영향을 미치지 않습니다.

* 장비는 전체 과정을 전송하는 제어 방식을 채택합니다.

* 샘플링 속도가 빠르고, 캐비닛 전체 검사 시간은 ≤ 6초입니다.

* 강력한 기능, 사용자 친화적인 HMI(인간-기계 인터페이스), 그리고 간편한 조작을 갖춘 완벽한 Windows 플랫폼 소프트웨어입니다. 상위 컴퓨터는 최대 32단계와 256사이클을 설정할 수 있으며, 각 형성 단계는 정전류 충전, 정전압 충전, 정전류 방전, 절전 모드의 네 가지 선택적 속성을 가질 수 있습니다.

* 전압/시간 곡선, 전류/시간 곡선, 용량/시간 곡선, 에너지/시간 곡선, 용량/전압 곡선 및 기타 기능 메뉴를 포함하여 각 배터리의 생성 및 용량 분할 프로세스의 동적 곡선을 실시간으로 그릴 수 있습니다.

* LED 표시등은 배터리의 작동 상태를 나타내는 데 사용됩니다.

* 통신방식 : RS485/WIFI

* 상위 컴퓨터 각각은 최대 10개의 장치를 모니터링할 수 있습니다.

* 데이터 전원 차단 보호 기능이 탑재되어 있어 통화 중일 때도 계속 작동할 수 있습니다.

* 소프트웨어는 프로세스 라이브러리의 파일을 편집하고 수정하고, 새로운 모니터링을 생성하고, 문서를 열고 닫고, 인쇄하고, 기능을 설정하는 기능을 가지고 있습니다.

Ⅲ 、사양

목	티맥스 -EF 128 - 3 0 K
채널	128 채널
충전/방전 전류 범위 ( mA )	2 00 ～ 3 0000
전류 측정 정확도	±0.05%FS+0.05%RD
전류 분해능 ( mA )	1
전압 측정 범위 （mV ）	0 ～5000
충전 전압 범위 （mV ）	0 ～4500
방전 전압 범위 （mV ）	1800 ～4500
전압 측정 정확도	±0.05%FS+0.05%RD
전압 분해능 ( mV )	0.1
시간 측정 범위 및 정확도	999 분 / 단계 , 정확도: ±0.1%
장비 교정 방법	소프트웨어 디지털 교정
교정주기	6개월
작업 단계 내용	정전류 충전, 정전류 정전압 충전, 정전류 방전, 정지 상태
작업 단계 종료 조건	전류, 전압, 시간, 용량
최대 단계 수 설정	32
최대 사이클 설정 번호	256
곡선 디스플레이	충전 방전 전류 곡선, 충전 방전 전압 곡선, 용량 곡선
용량 공유 방식	용량  등급 , 시간  등급 , 용량+곡선  등급 , 시간+곡선  등급 , 용량+전압  등급 , 고정점 전압  등급
보호 방법	과전류, 부족전류, 과전압, 부족전압, 과용량 및 누설전류, 과전압 충전/저전압 방전을 위한 하드웨어 및 소프트웨어의 이중 보호 기능
데이터 통계	각 단계의 각 배터리의 개방 회로 전압, 평균 전압, 작동 시간, 전류, 용량 및 플랫폼 용량; 각 단계에 대한 자세한 곡선 및 데이터; 각 용량 세그먼트의 배터리 수 계산 등
검사 속도 ( s )	≤ 6
통신 방법	RS485/와이파이
배터리 스캐닝 기능	바코드 스캐닝을 지원하여 순차 스캐닝 및 채널 스킵 스캐닝을 포함한 1차원 및 2차원 코드 스캐닝이 가능하며, 향후 추적이 용이하도록 장치 채널 정보와 연동됩니다. (사용자의 바코드 방식에 따라 무선 스캐닝 건은 B사에서 제공합니다.)
데이터 처리 기능	1. 로컬 데이터 장치 작동에 대한 자세한 데이터를 삭제하지 않고 로컬에 저장하세요. 실행당 파일 하나씩 저장하는 절차를 따르면 다른 컴퓨터에 데이터 파일을 복사하여 볼 수 있습니다. 장치 작업의 결과 데이터를 삭제하지 않고 로컬에 저장합니다. 각 프로세스 실행에 대한 CSV 파일을 저장하고, 결과 데이터 파일에는 각 단계의 최종 데이터만 저장합니다. 2. 서버 데이터 데이터 서버가 구성된 경우 결과 데이터를 여러 서버에 업로드할 수 있습니다. 데이터베이스에 따르면 고객 요구 사항에 따라 보관 기간을 설정할 수 있으며 이 CSV 파일이 표준입니다. MES 시스템과 통합 가능한 데이터베이스 형식
컴퓨터당 제어 가능한 장치 수	1 ～10
프레임 크기(mm) (참고)	길이 2130mm* 너비 700mm* 높이 2020mm
장비의 총 전력 ( KW )	≤ 34
전력 효율	충전 및 방전 전원 공급 장치는 에너지 절약형 전원 공급 장치를 채택하고, 배터리 방전 에너지는 전력망으로 피드백됩니다. 전력 충전 출력의 최대 효율은 70% 이상이어야 하며, 전력 재활용의 최대 효율은 65% 이상이어야 합니다.
장비 안정성	해당 장비는 장기 안정성이 우수하며, 정확도 교정을 통해 6개월 이내에 합의된 정확도 관리 범위를 초과하지 않도록 보장합니다.
작동 전원 공급 장치	3상, AC380V±10% 50Hz
에어 스위치	제로 라인 누설 보호 기능이 있는 3상 4선식 공기 스위치
작동 압축 공기	0.5MPa 이상 / 공기 입구 : 10mm



4. AC/DC 양방향 전원 공급

본 장비는 에너지 절약형 AC/DC 양방향 전원 공급 방식을 채택하여 높은 충전 효율과 배터리 방전 에너지를 전력망으로 피드백합니다. 위 그림과 같이, 배터리 방전 에너지의 일부는 전력망 자체에서 사용되고, 다른 일부는 다른 충전 장치에서 사용되며, 나머지는 전력망으로 피드백되어 다른 장치에서 사용됩니다.
