상표 :
TMAX품목 번호:
TMAX-BP8858결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

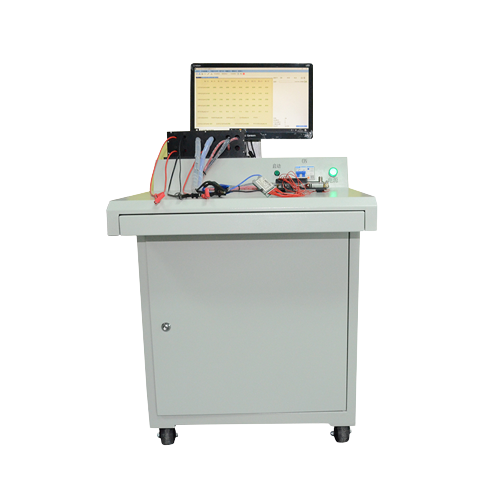

5일32 시리즈 300A 최대 과방전 전류 보호 보드 테스트 장비 BMS 테스터
기능:
1. 단락 보호 시험(실제 단락 보호 시험의 마이크로초 수준을 말함).
2. 낙하 테스트(섹션의 신호선이 떨어지거나 끊어질 때 감지할 수 있음을 의미함).
3. 자체 전력 소모 테스트(각 섹션의 실제 정확한 자체 전력 소모량을 나타냄).
4. 전류와 전압을 평형화한다(평형화 전류와 전압을 정확하게 파악할 수 있다)
위의 기술은 당사 엔지니어와 기술자의 수년간의 경험과 연구 개발의 결과이며 , 자주 업그레이드가 필요한 다른 장비와는 다릅니다.
기술적 매개변수:
1. 입력 전원 요구 사항: 180 ~ 240V, 50 / 60Hz, 전력: 1600W
2. 장비의 전원 접근 요구 사항은 중국에서 사용되는 220V/50Hz AC이며, 허용 변동 범위는 10% 이내입니다.
3. 충전 및 방전 전압 : 5000mv ~ 90000mv
4. 장비를 충전 또는 방전할 때 전압 범위를 감지하고 설정하는 데 사용할 수 있습니다 .
5. 현재 정확도: ± (0.1% FS + 0.1% RD)
6. 장비가 전류를 감지하거나 설정할 때 오차 범위는 전체 범위의 0.1%에 판독 오차의 0.1%를 더한 값입니다.
7. 전압 정확도: ± (0.1% FS + 0.1% RD)
8. 장비가 전압을 감지하거나 설정할 때 오차 범위는 전체 범위의 0.1%에 판독 오차의 0.1%를 더한 값입니다.
9. 전류 분해능: 1mA
10. 장비가 전류를 감지하거나 설정할 때 사용하는 최소 단위.
11. 전압 분해능: 1mV
12. 장비가 전압을 감지하거나 설정할 때 사용하는 최소 단위.
13. 사이클: 사이클 시간: 1 ~ 9999 회
14. 프로그래밍을 통해 장비는 보호 보드의 인덱스를 지속적으로 순환할 수 있습니다.
15. 로그 추적
16. 전체 테스트 과정 동안의 작업 기록과 이상 기록을 포함한 로그 기능이 있어 테스트 과정을 추적하는 데 사용할 수 있습니다.
17. 데이터 처리, 인간-기계 인터페이스
18. 테스트 데이터는 Excel 파일과 TXT 텍스트 형식으로 내보낼 수 있습니다 .
19. 장비와 상위 컴퓨터 간 인터페이스: RS232
20. 장비와 호스트 컴퓨터 간의 인터페이스는 RS232 인터페이스를 채택하여 데이터 수집의 안정성과 실시간성을 보장할 수 있습니다 .
21. 정확도 교정 / 소프트웨어 교정 22 외부 코드 스캐닝 기능
테스트 함수:
1. 일반 성능 테스트.
2. 충전 방전 시험, 개방 회로 전압, VCC 전압 및 부하 전압 시험, ID 저항, NTC 저항 및 저항 시험, 단일 셀 소비 전류 시험 및 단일 셀 평형 전류 시험.
3. 단일 셀 과충전 보호 및 과방전 보호 시험, 충전 과전류 및 방전 과전류 보호 시험, 모의 단락 보호 시험 및 모의 과열 보호 시험.
주회로의 전기적 성능 매개변수 ：
프로젝트 | 매개변수 설명 |
전압 | 144000mV |
전압 분해능 | 1mV |
전압 정확도 | ±0.1% |
충전 방전 현재의 | 1A ~ 300A |
현재 결의안 | 1mA |
현재 정확도 | ± ( 0.1% ) |
다른 | 충전 및 방전 회로가 완벽하게 분리된 |
단일 스트링 CELL의 전기적 성능 매개변수 :
프로젝트 | 매개변수 설명 |
각 섹션 의 전압 출력 | 1000mV ~ 5000mV |
각 섹션 의 전압 입력 | 1000mV ~ 5000mV |
전압 분해능 | 1mV |
전압 정확도 | ±0.05% |
전류 평형 테스트 | 1000mA |
전원함(과전류 시험부)의 전기적 성능 매개변수 ：
프로젝트 | 매개변수 설명 |
제어 가능한 아날로그 전류 범위 | 1A - 300A |
제어 가능한 아날로그 전류 정확도 | ±0.1% |
최대 출력 전압 | 5000mV |
