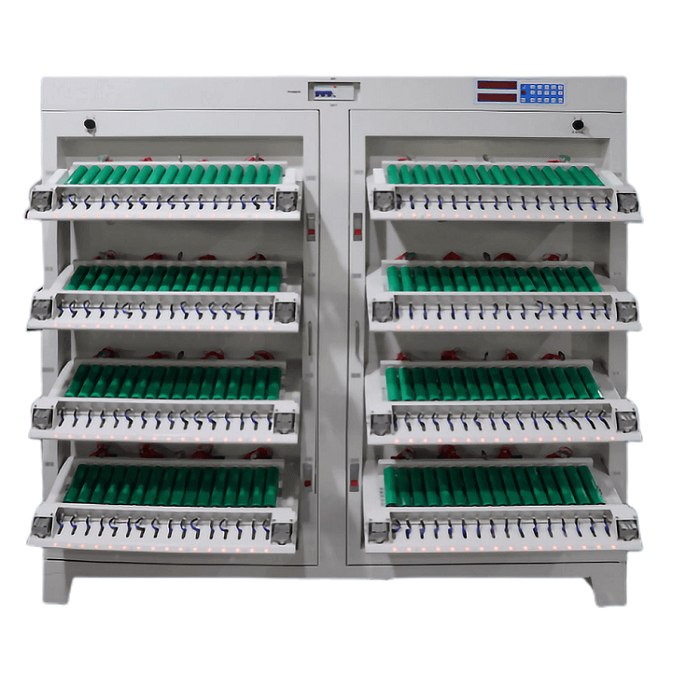

수평 트레이와 에너지 재생 기능을 갖춘 5V 10A 256채널 리튬 원통형 셀 분류기

Ⅰ. 주요 기능

●  모듈 식  제조 방식을 채택하여 보편성 이 강하고 유지 관리 가 용이합니다 .

●  측정 정확도를 높이기 위해 4 선식 방식 을 채택 하였습니다 .

●  각 배터리 채널은 완전히 독립적 인 정전류 및 정전압 소스 를 가지고  있어 루프 를 형성 하며 서로 영향 을 미치지 않습니다 .

●  본 장비는 전체 기계 공정 전송 제어 모드 를 채택 하고 있습니다 .

●  샘플링 속도 가 빠르고 ,  캐비닛 전체 의 검사 시간 은  ≤ 8s 입니다  .

● 강력한 기능 , 사용자 친화적인 인터페이스 , 간편한 조작 을 갖춘 완벽한 윈도우 플랫폼 소프트웨어 입니다 . 상위  컴퓨터 는 최대 64  개의  작업 단계 와 256개의 사이클을 설정할 수 있습니다 .

각 형성 단계는  정전류 충전, 정전압 충전 ,  정전류 방전 및 수면 의 4가지 속성 에 따라 선택할 수 있습니다 .

●  전압  /  시간 곡선 ,  전류 /시간 곡선, 용량/시간 곡선, 에너지  /  시간 곡선 ,  용량  /  전압 곡선 등의 기능 메뉴 를 포함 하여   각 배터리 의 동적 곡선 을 실시간 으로 그릴 수 있습니다 .

● LED 표시등 은 배터리 의 작동 상태 를 나타내는 데 사용 됩니다 .

●  통신 모드 :  TCP /  IP .

●  상위 컴퓨터 1대당 최대  22대의  기기 를 모니터링 할 수 있습니다 .

● 데이터 전원 장애 보호 기능 이 있어 ,  전화 수신 시 에도 계속 작동 이 가능 합니다 .

● 하위 컴퓨터 는 장시간 오프라인 으로 작업 할 수 있습니다 .

● 소프트웨어 는 화학 성분 및 부피 분리 공정 라이브러리 의  파일 편집 및 수정 , 새로운  모니터링 ,  문서 열기 및 닫기 , 인쇄  및 설정 기능을 갖추고 있습니다 .

2. 사양

모델	티맥스-S21-256/10A
장치 채널 수	256개 채널
충전/방전 전류 범위(mA)	20~10000
전류 측정 정확도(mA)	0. 1%FS
현재 분해능(mA)	1mA
전압 측정 범위(mV)	20~4950
전압 방전 범위(mV)	2000~4500
전압 측정 정확도(mV)	0. 1%FS
전압 분해능(mV)	0 1
시간 측정 범위 및 정확도	30000분/작업 단계 정확도±0.1%
작업 단계 내용	정전류 충전, 정전류  정전압 충전,  정전류 방전, 대기.
작업 단계 종료 조건	전류, 전압, 시간, 용량.
최대 설정 단계 수	64
최대 사이클 설정	256
커브 디스플레이	충전 방전 전류 곡선, 충전 방전 전압 곡선, 용량 곡선.
볼륨 분할 모드	용량 용량, 시간 용량,  용량 + 곡선 용량, 시간 + 곡선 용량, 용량 + 전압 용량,  고정점 전압 용량.
보호 모드	과전류, 부족전류, 과전압, 저전압, 과용 량 및 누설 전류가 있는 경우  과전압 충전 / 저전압 방전은 하드웨어와 소프트웨어로 보호됩니다.

데이터 통계	각 배터리의 개방 회로 전압, 평균 전압, 작업 시간, 전류, 용량 및 플랫폼 용량; 각 작업 단계의 세부 곡선 및 데이터; 각 용량 세그먼트의 배터리 수 계산 등
순찰 검사 속도(초) (전류 및 전압에 대한 시간 모든 배터리 감지)	8
통신 모드	TCP/IP
각 컴퓨터가 제어할 수 있는 장치 수	1~22
교정 모드	교정 툴을 사용한 자동 교정
배터리 클램프	4선 고정 장치
호환 배터리 높이	0~90mm
배터리 클램프 간격	70mm
맨 아래 줄과 지면 사이의 거리	330mm
장비 크기(mm) (참고)	1440(길이)×500(폭)×1840(높이)
장비의 총 전력(KW)	17
전력 효율	충전 및 방전 전원 공급 장치는 에너지 절약형 전원 공급 장치를 채택하고, 배터리 방전 에너지는 전력망으로 피드백됩니다. 전력 충전 출력의 최대 효율은 70% 이상이어야 하며, 전력 회수의 최대 효율은 65% 이상이어야 합니다.
장비 안정성	본 장비는 장기 작동 안정성이 우수합니다. 정밀 교정 후 6개월 이내에 합의된 정밀 제어 범위를 초과해서는 안 됩니다.
작동 전원 공급 장치	3상 AC380V ± 5% 50Hz

Ⅲ. AC / DC 양방향 전원 공급 장치

장비 전원 공급 장치 는 높은 충전 효율을 갖춘 에너지 절약형 AC  /  DC 양방향  전원 공급 장치를 채택 하고 , 배터리  방전 에너지 는 전력망 으로 피드백 됩니다 .

배터리 방전 에너지 의 일부는 전원 공급 장치 자체 에서 사용되고 , 나머지는 다른 충전 장비에서 사용되며 ,  나머지는 다른 장비의 전력망으로 다시 공급됩니다.
