리튬 배터리 팩 1-24 시리즈(120A) 또는 1-32 보호 플레이트

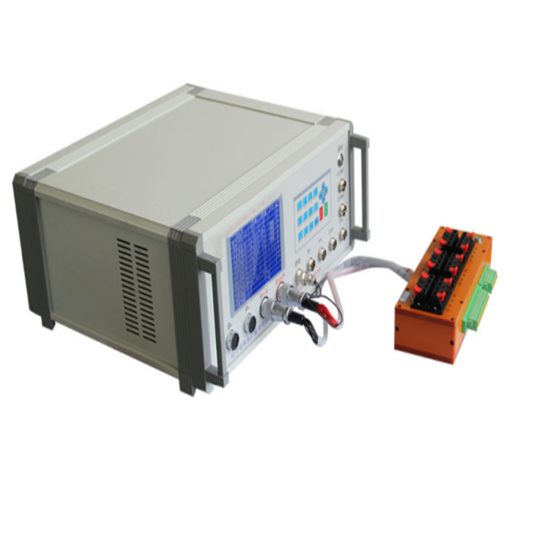

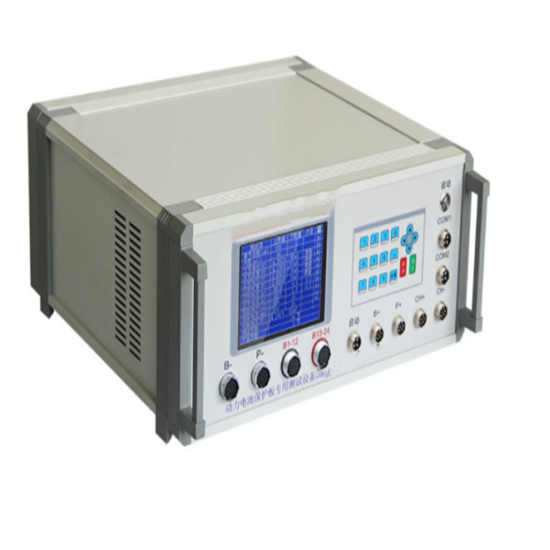

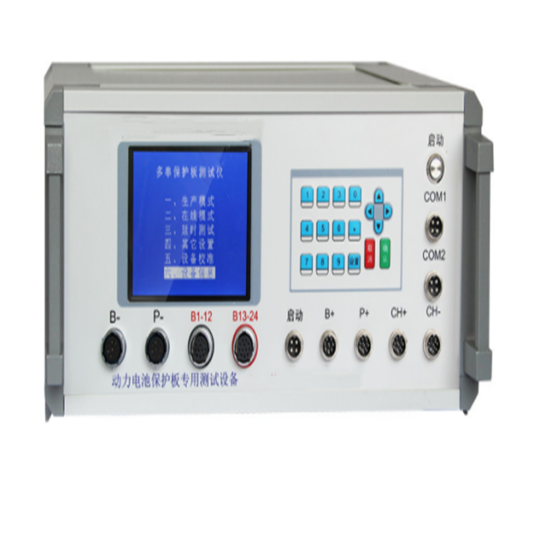

BMS 테스터
1. 응용 프로그램 및 기능 소개
1.1 응용 : 주로 전원 배터리의 기능 지수를 감지하는 데 사용됩니다.
보호 보드는 매개변수 범위 내에 있으므로 감지 표준 세트를 제공합니다.
직원. 주로 보호 보드의 전원 배터리 보호 보드 테스트에 사용됩니다.
제조업체 및 전원 배터리 제조업체.

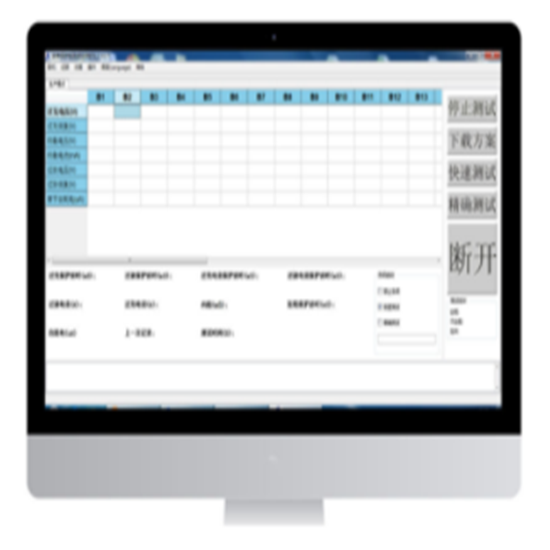

1.2 기능 소개: PBTS 보호 보드 테스트 시스템은 빠른 테스트와
정확한 테스트
정확한 테스트: 다양한 기능 매개변수의 정확한 값을 정확하게 감지할 수 있습니다.
전원 배터리 보호 보드(오차는 5mV)로 디버깅 및 개발을 용이하게 합니다.
샘플을 제공하고, R&D 인력을 위한 신속한 감지를 위한 일련의 표준을 제공합니다.
빠른 테스트: 보호 보드의 설계 매개변수에 따라 테스트 매개변수를 설정합니다.
보호 보드 제조업체와 전원에 편리한 빠른 테스트를 수행합니다.
배터리 제조업체가 대규모로 신속하게 테스트 및 배송을 수행할 수 있도록 지원합니다. 또한
다양한 하드웨어 방식과 일부 소프트웨어 방식에 대한 보호 보드 테스트.
2. 주요 성과
2.1 정기 테스트 항목:
내부 저항 시험, 과충전 및 방전 시험, 과충전 회복, 과충전 및
방전 회복 시험, 과전류 시험(충전 과전류 및 방전 과전류),
과충전 보호 전압, 과충전 회복 전압, 과충전 및 방전
보호 전압, 과충전 회복 전압, 과전류 보호 등
2.2 특수 시험 항목:
단락 보호 시험(마이크로초 수준의 실제 단락 보호 시험을 말합니다).
단일 섹션 자체 전력 소비 테스트(진정하고 정확한 자체 전력을 의미함)
각 섹션의 소비량).
등화전류 및 등화전압(등화전류 및 등화전압을 정확하게 파악할 수 있음)
(개방 전압을 균등화).
적외선 스캐닝(바코드 스캐닝)은 각 보호 보드의 ID 번호를 스캔하여 저장합니다.
기록.
3. 기술적 매개변수
3.1 고전류 모듈: 전류 레벨은 120A이고 전류 정확도는 0.1A입니다.
3.2 전압 모듈: 전압 범위 0.5-5V, 프로그래밍 가능 출력 0.5-5V, 전압 정확도
5mV.
3.3 단락 모듈: 팩 배터리 전압을 완벽하게 시뮬레이션하는 슈퍼 커패시터
보호 보드를 즉시 단락시키고 단락 시간을 정확하게 포착합니다.
현재의.
테스트 항목 | 테스트 범위 | 정확성 |
테스트 시리즈 수 | 1-24 시리즈 |
|
기준 전압 | LiCoO2 (3.8V) LiFePO4 ( 3.0V ) |
|
과충전 보호 전압 | 0.5-5V | ±5mV |
과방전 보호 전압 | 0.5-5V | ±5mV |
과충전 회복 전압(Self-Recovery) | 0.5-5V | ±5mV |
과방전 회복전압(Self recovery) | 0.5-5V | ±5mV |
과충전 보호 전류 | 1-40A | ±0.1A |
과방전 보호 전류 | 1-120A | ±0.1A |
개방 전압 평형화 | 0.5-5V | ±5mV |
실시간 전류 평준화 | 0~1000mA | ±1mA |
과전류 보호 지연 | 0-15초 | ±1mS |
과충전 보호 지연 | 0-20초 | ±1mS |
과방전 보호 지연 | 0-20초 | ±1mS |
단일 섹션 자체 전력 소비 | 0-500uA | ±1μA |
루프 내부 저항 | 0~500mΩ | ±1mΩ |
단락 보호(6시리즈 이상) | 0-9999us | ±1uS |
애플리케이션 | 시중에 나와 있는 모든 하드웨어 스킴 보호 보드와 일부 소프트웨어 보드(특수 시험 항목을 전달해야 합니다) | |

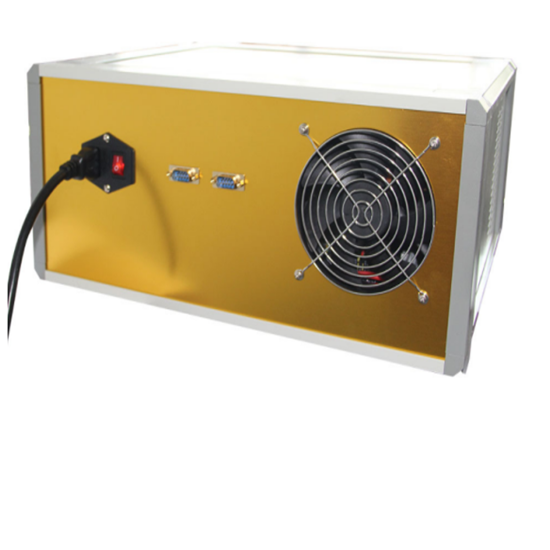

4. 외관 및 구조 및 작업 환경 요구 사항
4.1 장비 크기: L420*W410*H200mm, 순중량 15kg.
4.2 작업 환경: 작업 전원 공급 장치에는 주 전원 AC220V 입력이 필요합니다.
전원 변동 범위(170-260V), 작업 환경 온도 - 10℃ ~ 40℃
작동 습도 10% ~ 90%, 최대 전력 600W, 이는 다음 조건에서만 발생합니다.
높은 시험 전류의 상태.
