상표 :
TMAX품목 번호:
TMAX-FN결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일18650, 26650, 32650, 21700, 배터리 팩 조립용 원통형 셀용 5-22채널 원통형 배터리 분류기
특징

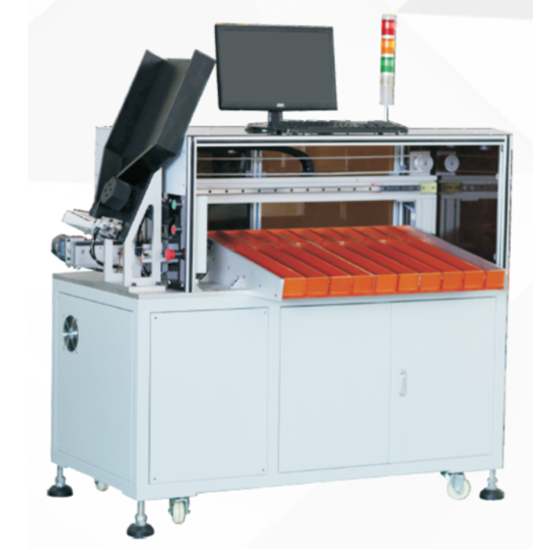

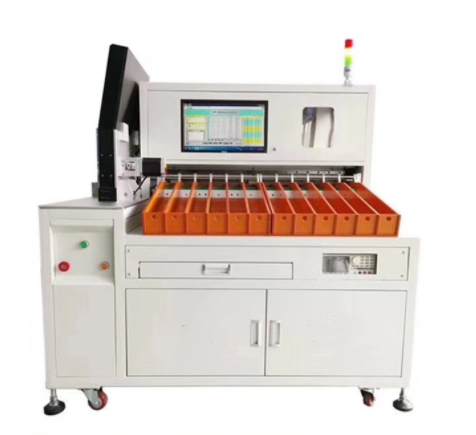

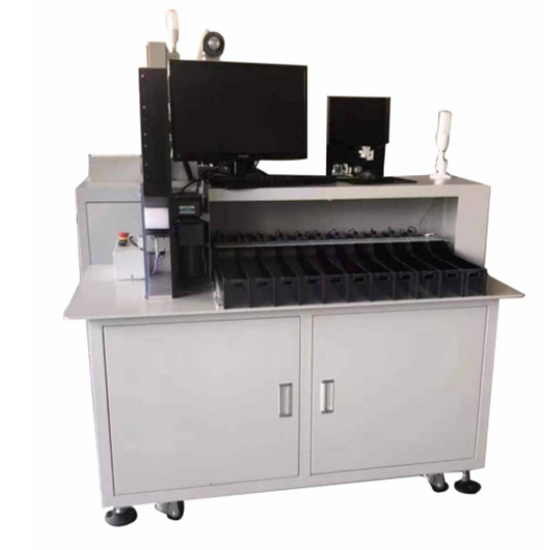

원통형 배터리 자동 분류기의 5/6/9/10/11/13/20/22 채널 배터리 분류기는 18650/21700/26650/32650 원통형 셀의 전압 및 내부 저항을 자동으로 분류 하는 데 사용됩니다. 전압 또는 내부 저항을 개별적으로 분리할 수도 있습니다. 이 테스트 및 분류는 PLC 제어 + PC 산업용 컴퓨터, PLC 제어 AC 서보 모터, 스테핑 모터 및 실린더로 구성되어 분류 기능을 완성합니다. PC는 데이터 수집 및 처리와 데이터 보존을 담당합니다. 완성된 원통형 코어 분류 수는 시간당 약 4500개입니다. 기계 구조 설계가 간단하고 관대하며 시스템 테스트 성능이 안정적이고 품질이 최고 수준입니다. 현재 시장에서 비용 효율성이 높은 원통형 배터리 분류 장비입니다.
장점
1. 안정적인 제어 시스템
2. 고구성 레귤레이터
3. 고정밀 작업 절차
4. 제품의 높은 비용 대비 성능 비율
기술 프로세스
배터리 저항과 전압은 상위 컴퓨터의 배터리 테스트 소프트웨어에 의해 설정되며, 다음 기능은 PLC에 의해 자동으로 완료됩니다.

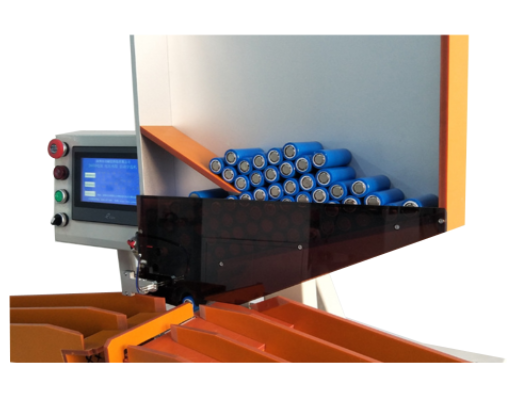

배터리 수동 충전→파동 휠 회전 공급→배터리 운반 벨트→배터리 배출 실린더 잭킹→테스트 실린더 폐쇄(테스트 장비 데이터 업로드, 소프트웨어 분류)→기계식 그리퍼 배터리 분류 .
장비 에는 음향 광학 경보 기능이 장착되어 있어 완전 자동 정지를 위한 경보를 설정할 수 있습니다. 재료 만재 경보, 고장 경보 등이 있으며, 고객의 실제 요구 사항에 따라 작동 매개변수를 설정할 수 있습니다.
S 정렬 의 구조
1) 장비는 구조가 컴팩트하고 합리적이며, 외관이 아름답고 차지하는 공간이 작습니다.
2) 장비 조작이 간편하고 전문적인 교육이 필요하지 않아 작업자가 쉽게 익힐 수 있습니다.
3) 장비는 PLC + PC로 제어됩니다. PLC는 배터리 공급, 운반 및 회수를 담당합니다. PC는 배터리 시험 장비의 데이터 수집, 내전압 분류, 간편한 조작, 고효율, 노동력 절감 및 우수한 제품 성능을 담당합니다.
4) 이 장비는 고품질의 두꺼운 냉간 압연판과 알루미늄 프로파일 프레임으로 제작되었습니다.
5) 장비에는 이동 시 쉽게 움직일 수 있는 범용 이동 캐스터가 장착되어 있습니다.
사양

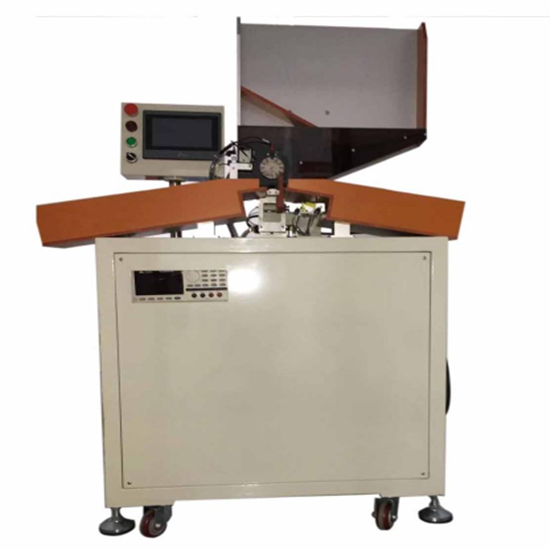

5채널 배터리 분류기
전압 S 공급 | 220V±10%/50Hz±10% |
힘 | < 800W |
디스플레이 S 화면 | 대형 LCD 화면/터치 스크린 |
배터리 유형 | 원통형 셀 ( 18650, 32650, 18500, 26650, 14500, 21700 등 ) |
수신 채널 | 5개 채널 |
테스트 매개 변수 | AC 내부 저항, DC 전압 |
내부 저항 테스트 | 테스트 범위: 0- 80mΩ 정확도 : +/- 0.5% rdg 디스플레이 해상도 : 0.01밀리옴 |
전압 테스트 | 테스트 범위 : 0-8V 정확도: ±0.1% rdg 분해능: 0.01mV |
정렬 속도 | 80PPM |
무게 | <200kg |
차원 | 1120mm(길이)*880mm(폭)*1250mm(높이) |
시험 장치 | HK3561 |
생산성 | 3000개/시간 |

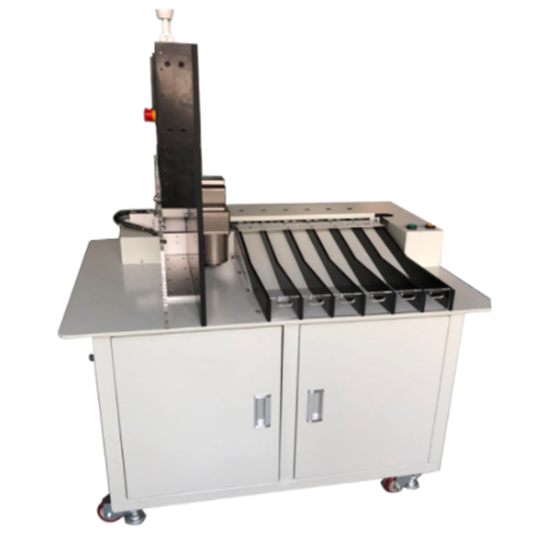

6채널 배터리 분류기

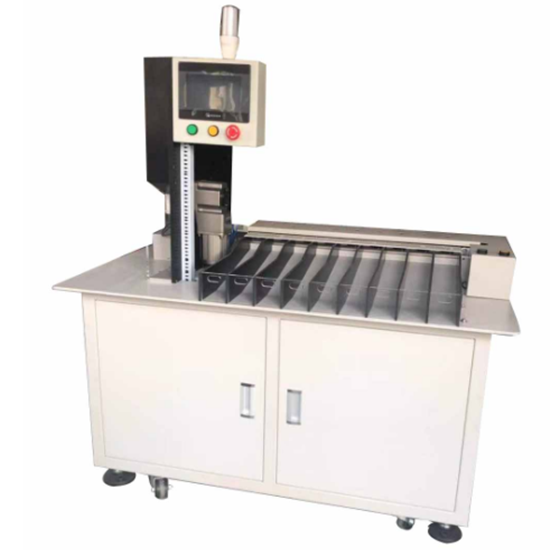

9채널 배터리 분류기
10 채널 배터리 분류기
11 채널 배터리 분류기
13채널 배터리 분류기

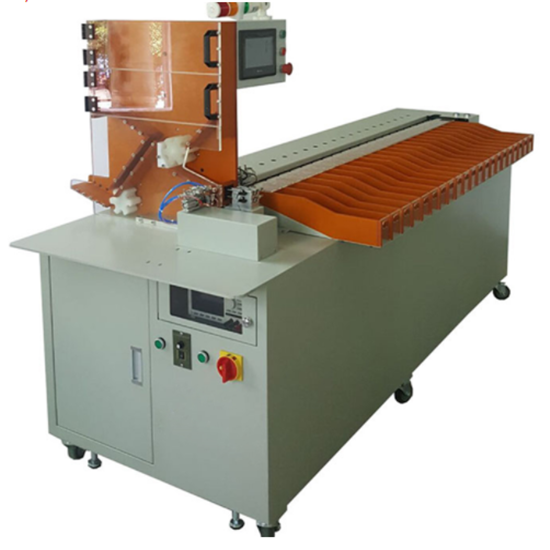

22채널 배터리 분류기
장비 구성 목록
시험 장치 | HIOKI3561 또는 HK3561 |
컴퓨터 | 산업용 컴퓨터 |
PLC | FX3U-80MT/ES-A 및 SC-09 |
서보 기구 | 파나소닉 A5 시리즈 |
센서 | 파나소닉과 오므론, 일본 |
가이드웨이 | 대만 상인 |
베어링 | 일본 NSK |
실린더 | 아덱 |
실내 온도 | - 30℃ ~ 70℃ |
공장 | 오염이 없고 강력한 전자파 간섭도 없습니다. |
