상표 :
TMAX품목 번호:
TMAX-ZW-D200R결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일
특징

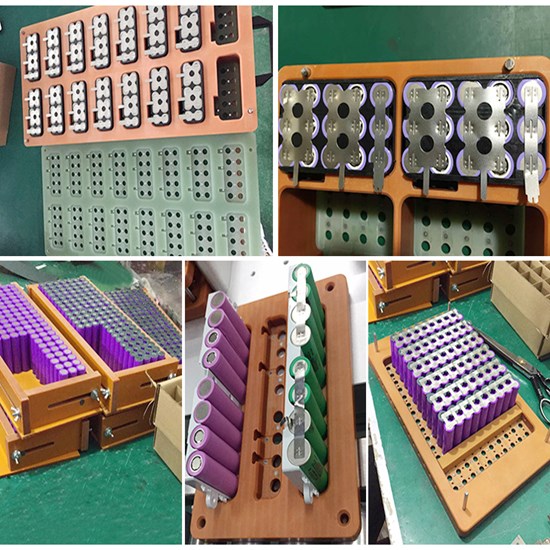

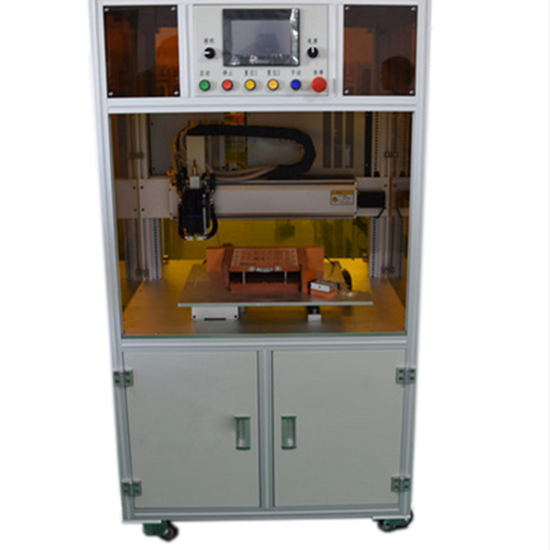

본 장비는 주로 원통형/폴리머 배터리 조립 시 배터리와 니켈 도금 강판 또는 니켈 스트립을 용접 하는 데 사용되며 , 배터리와 니켈 도금 강판 또는 니켈 스트립 사이의 용접 장력이 30N 이상 유지되도록 보장합니다. 본 장비의 스팟 용접 범위는 20개 시리즈 배터리 팩 과 20개 미만 의 시리즈 배터리 팩을 사용하는 18650 배터리의 용접 요건을 충족합니다 . 용접 배터리 개수는 스트로크에 따라 결정되며, 이는 작업자가 직접 설정할 수 있습니다.
장점:
1. 중단점 시작, 자동 시작 및 수동 시작 모드 전환을 지원합니다.
2. 잘못된 용접 및 탈착에 대한 알람 기능.
3. 프로그래밍이 간단하고 모든 포인트 프로그래밍과 배열 프로그래밍을 지원합니다. 99개의 프로그래밍 파일 그룹을 저장할 수 있습니다.
4. 솔더핀 교체 시기 경고.
5. 용접 전류 모니터링 시스템을 탑재하여 실시간으로 용접 전류를 모니터링 할 수 있습니다.
사양
장비의 전원 공급 및 전압 | AC 22 0± 10% , 50HZ±2HZ , 500W |
용접 전원 공급 장치 및 전압 | AC380V±10% , 50HZ±2HZ , 2000W |
용접 재료 | 순수 니켈 시트 : 0.03-0.2mm 니켈 도금 강철 스트립 : 0.03-0.3mm |
전송 모드 | TBI 나사 + 대만산 실버 정밀 리니어 가이드 |
건조 모드 | 스테핑 서보 모터 |
용접 헤드의 회전 기능 | 용접 헤드는 양(+) 및 음(-) 회전을 지원하며, 특수 모양의 배터리의 점용접과 바늘 붙음 방지 기능에 적합합니다. |
최대 스팟 용접 속도 | 0. 35 S/ 포인트 ；2 800개/시간
|
모터 변속기의 최대 속도 | 1000mm/초 |
최대 로드셀 수 | X-26; Y-26(조정 가능) |
반복 위치 정확도 | ±0.02mm |
저장 가능한 파일 그룹의 수 | 99 |
운영 체제 | 임베디드 시스템 + 인간-기계 인터페이스 |
최대 하중 지지 중량 | 30kg
|
최대 스트로크 크기 범위 | X ：500mm ，Y ：400mm ，Z ：35mm ，R ：180º 툴링 플랫폼과 용접 바늘 사이의 거리는 300mm까지 조절 가능합니다 . |
용접 압력 | 두 용접 바늘의 압력은 독립적으로 조절 가능합니다. 압력은 안정적이고 신뢰할 수 있으며 조절이 간편합니다. 배터리 쉘과 연결부 사이의 용접 장력은 30N 이상으로 유지됩니다. |
용접 위치 | 배터리의 원통형 및 상단 평면 위치 |
용접 공정 | 작은 스파크 튀김, 버 없음, 색상 변화 없음, 용접이 아름답고, 성능이 안정적이며, 배터리 외관이 손상되지 않습니다. |
차원 | 900 L × 900 W × 16 5 0 H mm |
무게 | 2 0 0kg
|
전원 코드 | 220V 10A
|
공압 연결 튜브 | 직경 8mm, 플러그 연결 용이, 공기압 0.4MPa |

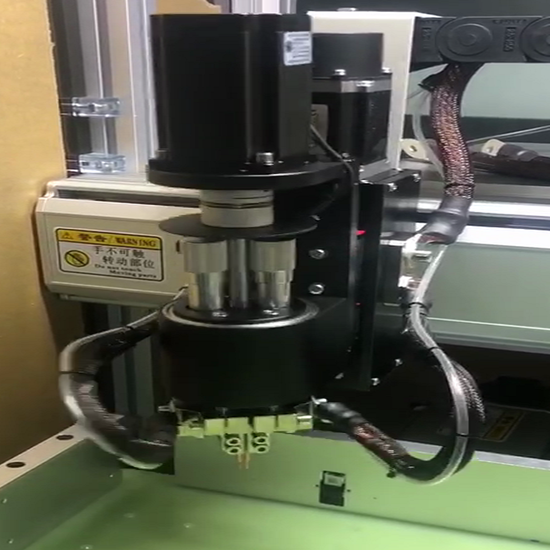

회전 용접 헤드
