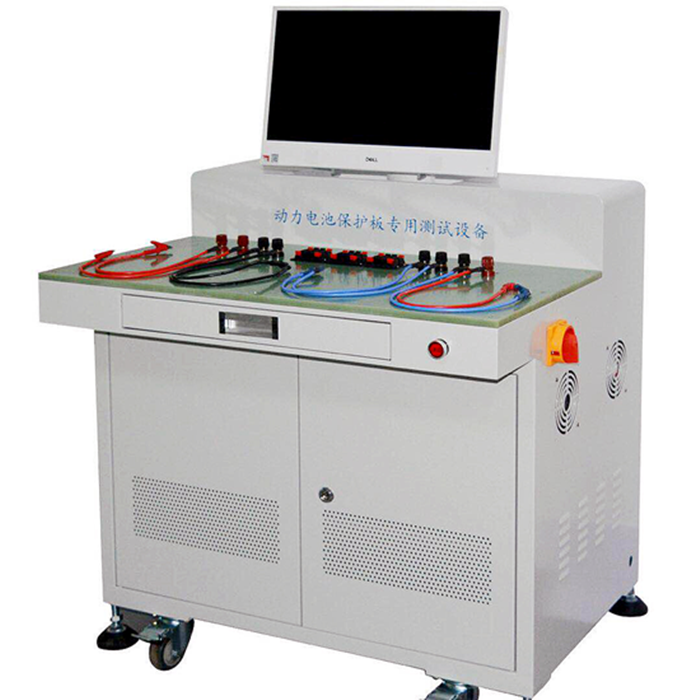

데스크탑  1-32 시리즈 보호 보드 테스터(300A) 컴퓨터 포함 BMS 테스터

비고:

당사 계측기 테스트 소프트웨어 및 하드웨어 버전의 특수 기능

1) 단락 보호 시험(실제 단락 보호 시험의 마이크로초 수준을 말합니다).

2) 낙하 테스트(섹션의 신호선이 떨어지거나 끊어졌을 때 이를 감지할 수 있음을 의미함).

3) 자체 전력 소비 테스트( 각 섹션의 실제 정확한 자체 전력 소비량을 말합니다 ).

4) 전류 및 전압의 평형화 (평형화 전류 및 전압을 정확하게 파악할 수 있음)

위의 기술은 당사 엔지니어와 기술자의 수년간의 경험과 연구 개발의 결과이며, 자주 업그레이드가 필요한 다른 장비와는 다릅니다.

2. 기능 소개:

1) 1-32 시리즈 전원 배터리 보호 보드 테스터는 빠른 테스트 속도와 높은 테스트 정확도를 제공합니다. 과충전, 과충전 회복, 과방전, 과방전 회복, 과전류 (과충전 전류 및 과방전 전류), 내부 저항, 자가 소모, 단락 보호, 과충전 보호 시간, 과전류 보호 시간, 과방전 보호 시간, 균등 전류 및 균등 전압 등 13가지 테스트 기능을 제공합니다.

2) 현재 시장에서 리튬 철인산 배터리와 코발트산 배터리 보호 보드의 테스트를 충족할 수 있으며, 철 배터리와 코발트산 배터리의 테스트 기어 전환 기능을 갖추고 있습니다 .

3) 계측기는 컴퓨터에 연결해야 합니다. 컴퓨터 하드웨어 구성상 일반 사무용 컴퓨터를 사용할 수 있어야 합니다. 계측기와 컴퓨터는 산업 표준 232 인터페이스를 채택하고 있습니다.

3. 주요 구성 요소 의 구성

4. 기술적 매개변수

1) 입력 전원 요구 사항: 180 ~ 240V, 50 / 60Hz, 전력: 1600W

2) 장비의 전원 접근 요구 사항은 중국에서 사용되는 220V/50Hz AC이며, 허용 변동 범위는 10% 이내입니다.

3) 충방전 전압 : 5000mV ~ 90000mV

4) 장비를 충전 또는 방전할 때 전압 범위를 감지하고 설정하는 데 사용할 수 있습니다.

5) 현재 정확도: ± (0. 1% FS + 0. 1% RD)

6) 장비가 전류를 감지하거나 설정할 때 오차 범위는 전체 범위의 0.1%에 판독 오차의 0.1%를 더한 값입니다.

7) 전압 정확도: ± (0.1% FS + 0.1% RD)

8) 장비가 전압을 감지하거나 설정할 때 오차 범위는 전체 범위의 0.1%에 판독 오차의 0.1%를 더한 값입니다.

9) 전류 분해능 : 1mA

10) 장비가 전류를 감지하거나 설정할 때 사용하는 최소 단위입니다.

11) 전압 분해능: 1mV

12) 장비가 전압을 감지하거나 설정할 때 사용하는 최소 단위입니다.

13) 사이클 : 사이클 횟수 : 1 ~ 9999회

14) 프로그래밍을 통해 장비는 보호 보드의 인덱스를 지속적으로 순환할 수 있습니다.

15) 로그 추적

16) 전체 테스트 과정 동안의 작업 기록, 이상 기록 등의 로그 기능을 갖추고 있어 테스트 과정 추적에 활용 가능합니다.

17) 데이터 처리, 인간-기계 인터페이스

18) 테스트 데이터는 Excel 파일과 TXT 텍스트 형식으로 내보낼 수 있습니다.

19) 장비와 상위 컴퓨터 간 인터페이스 : RS232

20) 장비와 호스트 컴퓨터 간의 인터페이스는 RS232 인터페이스를 채택하여 데이터 수집의 안정성과 실시간성을 보장할 수 있습니다.

21) 정확도 교정 / 소프트웨어 교정

22) 외부 코드 스캐닝 기능

5. 테스트 함수

1) 일반 성능 테스트

2) 충전방전 시험, 개방전압, VCC전압 및 부하전압 시험, ID저항, NTC저항 및 부하저항 시험, 단일셀 소비전류 시험 및 단일셀 평형전류 시험

3) 단일 셀 과충전 보호 및 과방전 보호 시험, 충전 과전류 및 방전 과전류 보호 시험, 모의 단락 보호 시험 및 모의 과열 보호 시험.

4) 기타 : 프리 차지 테스트, MOSFET g-pole 신호(BH 신호) 검출

6. 주 회로 의 전기적 성능 매개변수

7. 단일 스트링 셀 의 전기적 성능 매개변수

8. 전원 함의 전기적 성능 매개변수 (과전류 시험 부 )

9. 장비 의 기타 기술적 매개변수
