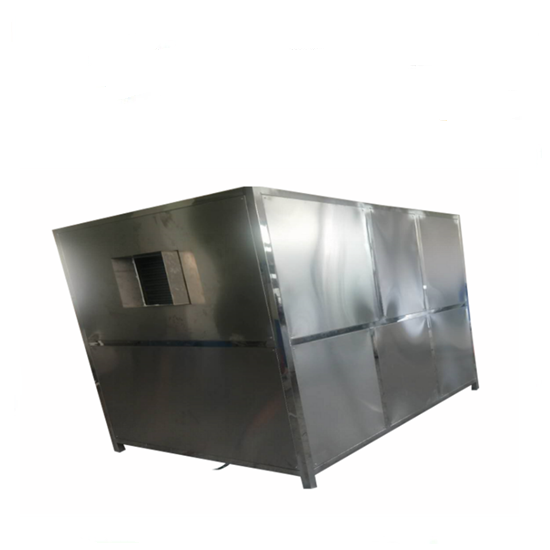

프리즈매틱 셀 제조를 위한 NMP 재활용 시스템

제1장 장비 소개

1. NMP 회수 시스템 의 작동 원리

NMP 회수 시스템은 NMP의 물리적 특성을 활용하여 다단계 응축 방식을 채택하여 완전히 응축하고 회수합니다. 코터에서 배출되는 폐가스의 온도는 약 120℃입니다. 회수 시스템을 통해 온도를 약 25℃까지 낮출 수 있으며, 이를 통해 NMP의 95% 이상을 냉각하여 회수할 수 있습니다.

2 、시스템 특성

2.1 、효과가 좋고 용매 회수율이 95% 이상에 도달할 수 있습니다. 회수된 NMP 폐액의 순도는 80% 이상에 도달합니다.

2.2 에너지 절약. 시스템 자체의 에너지 소비량은 4.0kw/h에 불과합니다(풍량 50,000m3/h, 덕트 길이 20m 미만 기준). 현재까지 모든 NMP 회수 시스템 중 에너지 소비량이 가장 낮은 장비이며, 국가환경보호부의 추천을 받은 제품입니다 .

2.3 장기 안정성: 당사에서 생산하는 NMP 회수 시스템은 3년 이내에 성능(회수율, 회수 농도)이 저하되지 않고 안정성이 최상의 상태에 도달할 수 있음을 보장합니다 .

2.4 안전 성능이 우수합니다. 장비에는 특수 고장 처리 설정이 있어 갑작스러운 고장이 발생하더라도 역류, 질식 등 코터의 정상 작동 에 영향을 미치는 사고가 발생하지 않습니다.



3. 기술적 요구 사항

목	단위	사양
1 ) 배기 공기량	m3 / 시	50 00 0 （코터의 배기량 ）
2)공기 출구 온도	섭씨	120℃
3) NMP 소비	킬로그램/시	45 이상
2. NMP 재활용을 위한 기술 요구 사항
1)회복률		≥95%
2) 회수농도		≥80%
3) 회수 후 NMP 배기가스 배출 농도	피피엠	200 이하
3 、보조시설의 재료
1)환기덕트		흰색 철 파이프 300mmx300mmx0.0.6mm



4. 프로세스 성능 요구 사항

SN	목	사양
1	에너지 절약 성능	튜브핀 열교환기를 사용하면 에너지 소비를 줄일 수 있습니다.
2	밀봉 성능	장치의 모든 연결부는 고온 실리카겔과 고온 접착제로 밀봉되어 있습니다. 각 기능부 연결부의 공기 누출률은 0.5% 미만입니다.
3	연결 성능	코터와 별도로 연결하면 장치가 최상의 작업 조건에서 작동할 수 있으며 회수된 NMP 농도가 더욱 안정적입니다.
4	기타	장비가 작동을 멈추면 NMP는 공기 유입 파이프로 다시 흐를 수 없으며, NMP 회수 시스템에 오류가 발생해도 코터 사용에는 영향을 미치지 않습니다.

-->
