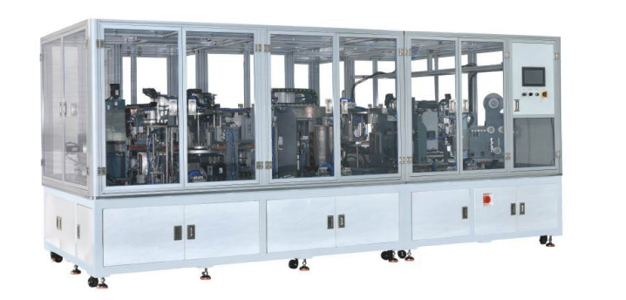

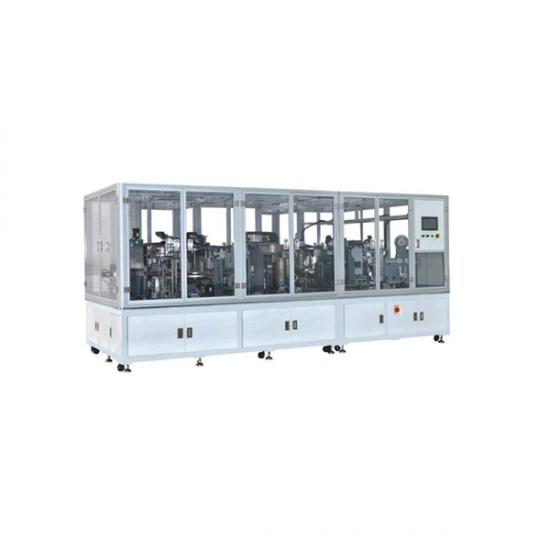

리튬 프리즘 셀 제조용 자동 밀봉 장비

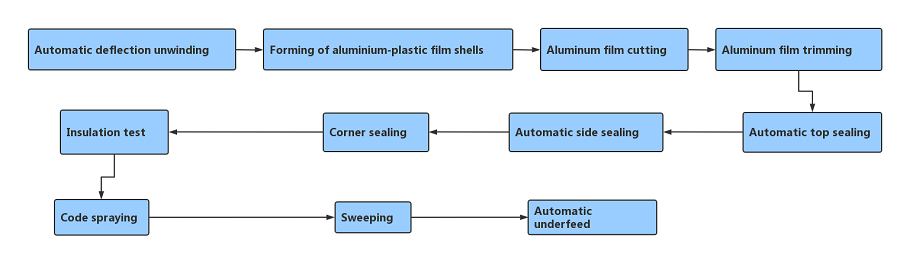

워크플로

사양

프로젝트	매개변수
알루미늄 필름 펀칭 방법	3피스 필름 방식, 상단 프레싱, 하단 토핑
필름 공급 방식	서보 공급, 공급 정확도  ≤  +0.1mm
펀칭 패턴	서보 펀칭 쉘, 조정 정확도  ≤± 0.1mm, 단일 및 이중 피트 펀칭 가능, 동시 조정 가능
알루미늄 필름 펀칭의 4코너 오차	≤± 0.15mm
알루미늄 필름 상단 및 하단 정렬 정확도	≤± 0.5mm
밀봉  모드	열 캡슐화
밀봉  드라이브	헤드의 2개 측면에 실린더가 있어 압력 조절이 가능한 서보 압력 모드
헤드 온도 제어 정확도	± 3 ° C
헤드 작동 온도 범위	170~200 ° C
코딩 머신	잉크젯
생산 효율성	모델 150  ≥ 12ppm; 모델 300  ≥ 8ppm
적합률	≥ 99%
작물 비율	≥ 98%
차원	폭 7000  ×  길이 3000 × 높이 2350mm
무게/하중	>750kg/m2
전원 공급 장치	AC380V 3상;전압 변동 ± 10%;전력: 20KW;주파수: 50Hz
압축 공기	0.5~0.7Mpa ( 5~7kgf/cm2 ), 주입량 400L/min

모델	티맥스 - ZTHFZX-150	티맥스 - ZTHFZX-300
셀 길이	45~150mm	120~300mm
셀 너비	35~100mm	80~200mm
셀 두께	3~10mm	4~12mm

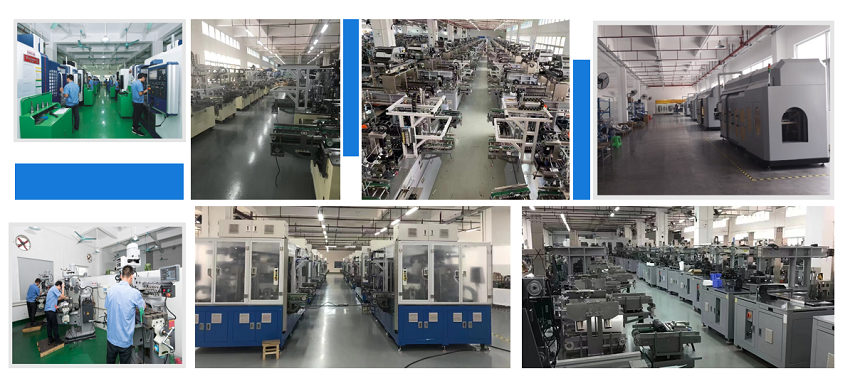

생산 조립 공장
