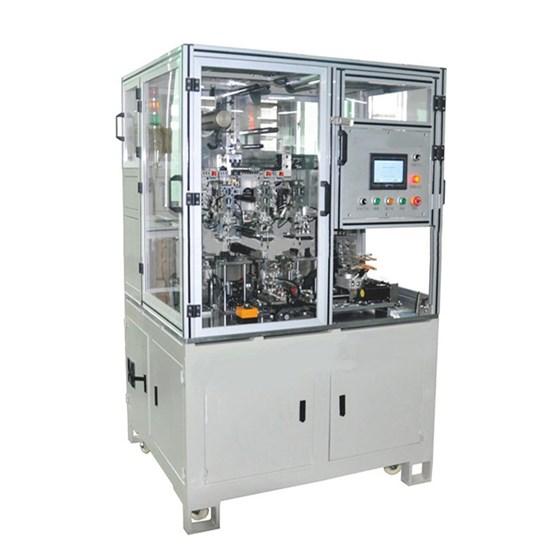

프리즈매틱 셀의 양극 및 음극 전극을 위한 자동 적층 기계

TMAX-YS-BZP180은 안정적이고 반복 가능하며 정밀한 전극 적층을 보장하는 다양한 첨단 기능을 갖춘 고정밀 자동 적층기입니다. "Z"형 적층 방식으로, 양극 전극과 음극 전극이 분리막을 사이에 두고 교대로 적층됩니다.

고급 기능:

·         PLC 터치스크린 제어로 간편한 조건 설정 가능

·         분리형으로 연속 "Z"형 스태킹 가능

· 진공 흡입 조작기를 통한         자동 전극 픽업 및 스태킹

·         정확한 전극 위치 지정을 위한 조절 가능한 기계적 고정 장치

·         분리막 필름 공급을 위한 로터 풀기

·         분리막 공급을 위한 자동 장력 제어

작동 영상: https://www.youtube.com/watch?v=VJtov4vkZFs

명세서

작동 전압	AC220V 50/60Hz
힘	2.5KW
쌓을 수 있는 크기	180x80mm
쌓을 수 있는 레이어	최대 500개 레이어
최대 전극 두께	쌓인 두께 < 25mm
정확도 정렬	적층 전극의 경우 ±0.3mm
허용 가능한 분리 롤 크기	1.           ID>3'' (76mm) 2.           OD<9.8'' (250mm)
스태킹 픽스처	1.           즉시 사용할 수 있도록 180 x 80mm 스태킹 다이 고정 장치 한 세트가 포함되어 있습니다. 2.           다른 크기의 전극 적층이 필요하시면 주문 전에 알려주세요. 추가 비용으로 제작해 드립니다. 맞춤 제작 가능 크기: 최대 200mm x 200mm, 최소 40mm x 25mm 3.           창구는 전문적인 교육이 필요합니다.
진공 펌프	전극 픽업/스태킹 조작기의 진공 흡입 기능을 활성화하기 위해 오일리스 진공 펌프(28L/min, 140W)가 내장되어 있습니다.
권장 공기압	0.7 MPa (공기 압축기는 표준 패키지에 포함되지 않습니다.)
제품 치수	길이 1100mm x 너비 1100mm x 높이 1800mm
무게	500kg
규정 준수	CE 인증
보증	평생 지원이 포함된 1년 제한 보증
응용 프로그램 노트	참고: 주문하기 전에 전극 시트 크기를 확인하세요(각 금형은 하나의 ZIE 전극에만 맞습니다)
