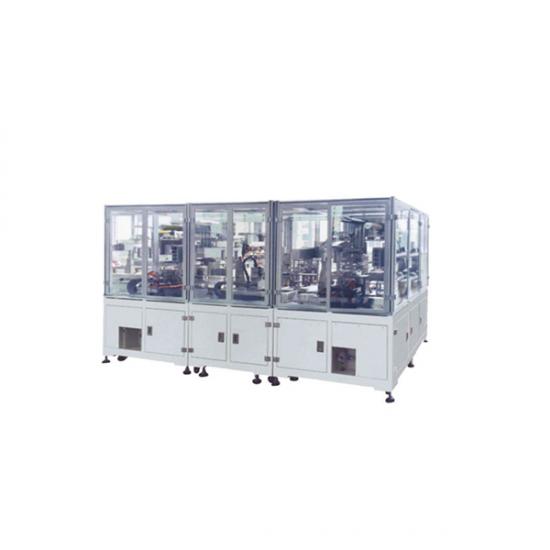

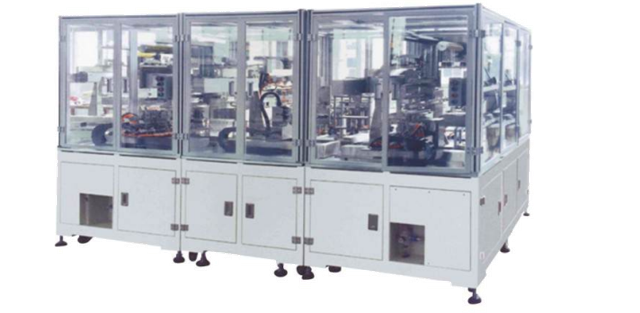

프리즈매틱 셀 제조용 듀얼 스테이션 자동 스태킹 머신

특징

1. 높은 정밀도: 전극판을 정확하게 위치시킴으로써, 적층 중 전극판의 전체 위치 정확도는 ±0.3mm로 보장됩니다.

2.다이어프램 정확도: 능동적 풀림, 다이어프램의 플로팅 휠 텐셔닝, 전체 모듈 보정, 다이어프램의 정전기 제거 및 ± 0.2mm의 다이어프램 정렬 정확도

3. 먼지 제어: 재료 상자와 2차 위치에 효과적인 먼지 흡입 메커니즘이 장착되어 있습니다. 흡입 컵과 막대는 비금속 재료로 만들어졌습니다. 양극 및 음극 재료 상자, 2차 위치 및 4. 중간 격리 처리를 통해 양극 및 음극 재료의 교차 오염을 방지합니다.

5. 다중 시트 누출 대책: 재료 상자 스윙, 시트 분리 브러시, 로봇 팔 서보 진동 플레이트 분리 극판, 초음파 센서 다중 시트 누출 감지.

6. 전극 러그의 모서리 감지: 전극 러그의 모서리 감지 및 러그 감지를 통해 전극 러그가 각도를 놓치거나 접힌 각도가 전기 코어에 겹치는 것을 방지합니다.

사양

위치 모드	기계적 위치 지정 또는 CCD 위치 지정
스태킹 효율성	단일 스테이션 1.0-1.2(완전한 기계 0.5-0.6) s/pcs
보조 시간	<10초
전극과 다이어프램 사이의 정렬 정확도	중심 편차 ± 0.3mm
다이어프램 끝면 정렬 정확도	±0.3mm
인접 극 정렬 정확도	±0.2mm
극판의 전체 정렬 정확도	±0.3mm
적층 수	두께 적응 범위 내에서 설정 가능
외부 다이어프램	꼬리 롤/꼬리 롤 없음
합격률	≥99.5%
활용률	≥98%
전체 치수	폭 4000mm x 길이 2000mm x 높이 2350mm
중량/지지 용량	약  5000Kg ; >650Kg/M2
힘	AC220V 단상; 10% 전압파에 의한 토양 교란; 전력: 8KW; 주파수: 50Hz
압축 공기	0.5~0.7Mpa(5~7kgf/cm2  ) , 주입량 400L/min

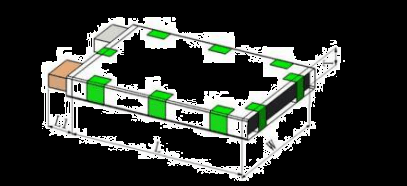

두께	5~20mm
너비	80~200mm
길이	120~300mm
극 길이	10~30mm
극방향	같은 쪽/반대쪽

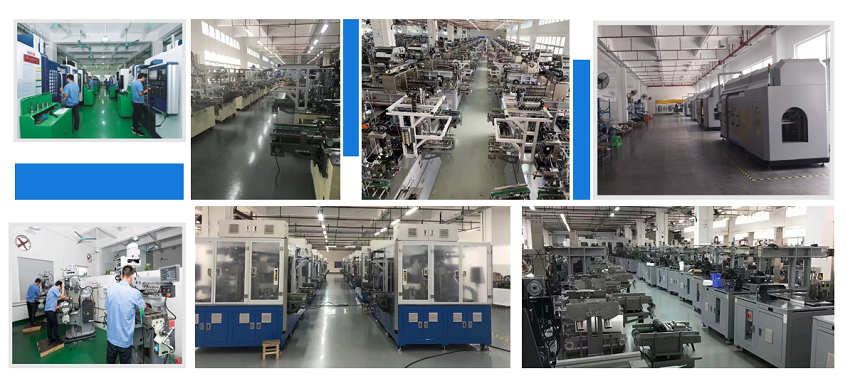

생산 조립 공장
