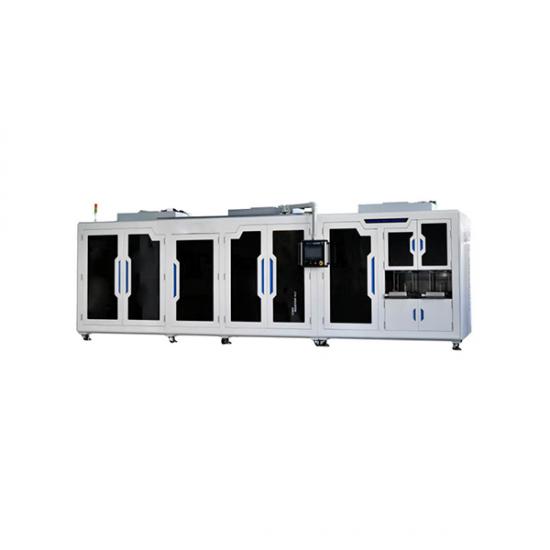

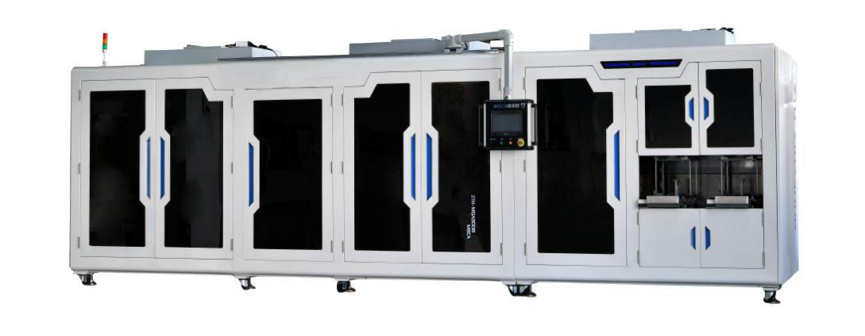

프리즈매틱 셀 생산을 위한 고속 연속 코팅 및 다이 커팅 머신

특징

1) 사용 중 하나와 예비용 하나, 이중 풀림 메커니즘으로 빠른 롤 교체가 가능합니다.

2) 풀림 정렬, 공정 중 정렬, 다이 정렬을 위한 3세트의 웹 가이드 시스템으로 극판의 정밀한 성형을 보장합니다.

3) 고정밀 대리석 몰드 설치 플랫폼, 텅스텐 강철 블레이드 좌표 연삭 및 일본에서 수입한 육각형 가이드 기둥은 몰드의 수명을 효과적으로 보장합니다.

4) CCD로 편광판 외관 및 치수를 검사하여 불량 편광판을 자동으로 거부하고 합격품을 생산합니다.

5) 자재 수집을 위한 이중 자재 상자로 자재 상자 교체 시에도 중단 없는 작업이 가능하며, 물류 라인과 원활하게 통합되어 자재 상자가 자동으로 교환됩니다.

6) 비접촉식 먼지 및 철분 제거 시스템으로 극판 양면의 먼지를 제거합니다.

7) 장비 상단의 FFU 팬이 공기 공급을 제공하고 산업용 먼지 제거 시스템은 여러 스테이션에서 음압 흡입을 생성합니다.

사양

프로젝트	매개 변수
생산 효율성	>250PPM(전극 폭 100-160mm)
버 크기	Vas12um ; Vbs12um
편차 보정 정확도	≤± 0.1mm
슬라이스 형성 정확도	± 0.2mm
곰팡이 수명	1. 금형 수리 후 최소 150만회 이상 사용 가능 2. 금형 수리 가능 횟수 ≥ 10회;
재료 상자 수신 정확도	± 0.5mm
자격률	≥ 99.8% (기계 자체에 의한 결함)
작물 성장률	≥ 98% (기계 자체의 결함으로 인한 오류)
전체 치수	폭 1750mm x 길이 7000mm x 높이 2350mm
중량/지지 용량	약 8000kg; >650Kg/M-2
힘	AC380V 3상; 전압 변동 ± 10%; 전력: 30KW; 주파수: 50Hz
압축 공기	0.5-0.7Mpa(5-7kgf/cm2), 주입량 200L/분

프로젝트	매개 변수
펀칭 방법	금형 펀칭
재료 시스템	슬리팅 후 전극 시트 코일 소재의 연속 코팅, 한쪽 출구 러그 포함
롤 직경	≤  중간 800mm
드럼 내경	3인치/6인치
극 권선 오류	3mm
극판의 뱀 모양 굽힘 오차	± 1mm/m
극파 가장자리의 높이 차이	<2mm
극 폭 W	60~200mm
극 길이 L	80~300mm
극 귀 길이 H	10~30mm
폴 이어 가장자리 거리 Q	5-20mm
폴 이어 너비 P	10~50mm
폴 이어벨트 소재 X	0~2mm
라운드 RB	2~5mm
둥근 모서리 RA	안쪽 둥근 모서리	바깥쪽 둥근 모서리

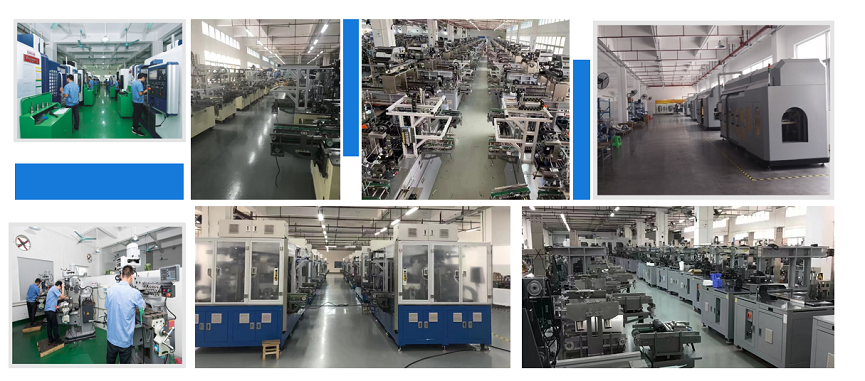

생산 조립 공장
