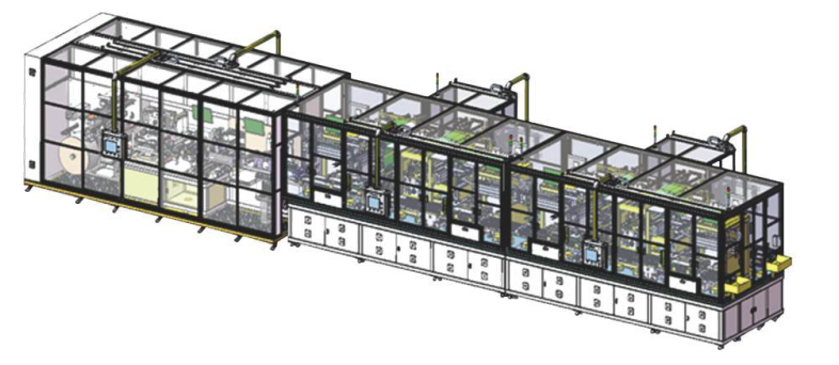

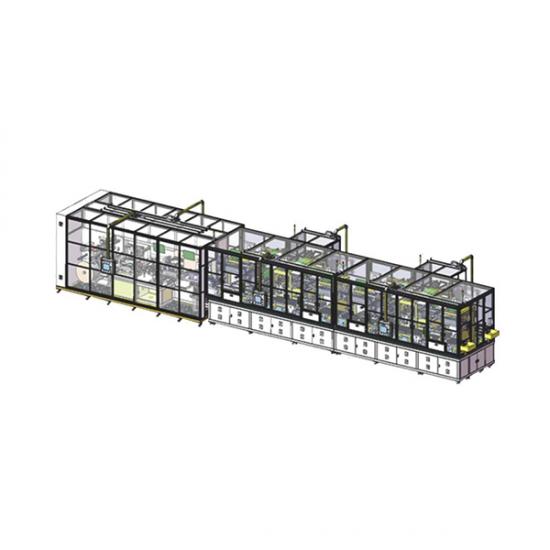

리튬 프리즈매틱 배터리 다이 커팅 및 스태킹 통합 머신

특징

본 장비는 주로 자동 풀기, 자동 처짐, 장력 제어, CCD 결함 검출, 구동, 둥근 모서리 절단 및 성형, 철분 및 먼지 제거, CCD 크기 검출, NG 제거, 진공 벨트 이송, CCD 사전 위치 조정, 다이어프램 풀기, 설정된 층 수에 따라 테이블을 코어로 쌓기, 다이어프램 절단 및 접착, 배출 등에 사용됩니다. 최종 코어는 팔레트에 적재되어 도킹 자동 물류 라인 및 MES 시스템 등에 연결될 수 있습니다.

사양

프로젝트	매개변수
위치 결정 방법	CCD 위치 지정
스태킹 효율성	단일 스테이션 0.6(전체 기계 0.2)s/pcs
보조 시간	<10초
버 크기	Va ≤ 12um ; Vbs12um
죽다	1. 금형 수리 후 1,500,000회  이상  사용 가능  ; 2. 금형 수리는 10회 이상  가능.
극과 다이어프램 사이의 정렬 정확도	중심 편차  ± 0.3mm
다이어프램 단면 정렬 정확도	± 0.4mm
인접한 다이어프램 사이의 정렬 정확도	± 0.3mm
전반적인 정렬 정확도	킹 0.5mm
적층 수	두께 적응 범위 내에서 설정 가능
외부 다이어프램	꼬리 굴림 없음
다이커팅 통과율	≥ 99.5%
적격 적층률	≥ 99.5%
전체 기계 적격률	≥ 99%
크랭킹 속도	≥ 98%
차원	폭 13000mm x 길이 5000mm x 높이 2700mm
무게/하중	약 35000Kg; >800Kg/M-2
전원 공급 장치	AC380V 3상;전압 변동 ± 10%;전력: 120KW;주파수: 50Hz
압축 공기	0.5~0.7Mpa(5~7kgf/cm2), 주입량 3000L/분



목	사양
펀칭 방법	하드웨어 다이 펀칭
재료 시스템	형성된 폴 러그가 있는 연속 코팅 폴 롤
롤 직경	≤∮ 800mm
릴의 내경	3인치/6인치
극 권선 오류	2mm
사문석 굽힘 오류	1mm/m
물결 모양의 가장자리 높이 차이	<2mm
두께 T	5~20mm
너비 W	80~200mm
길이 L	120~300mm
탭의 길이 L1	10~30mm
탭의 방향	동측/이측

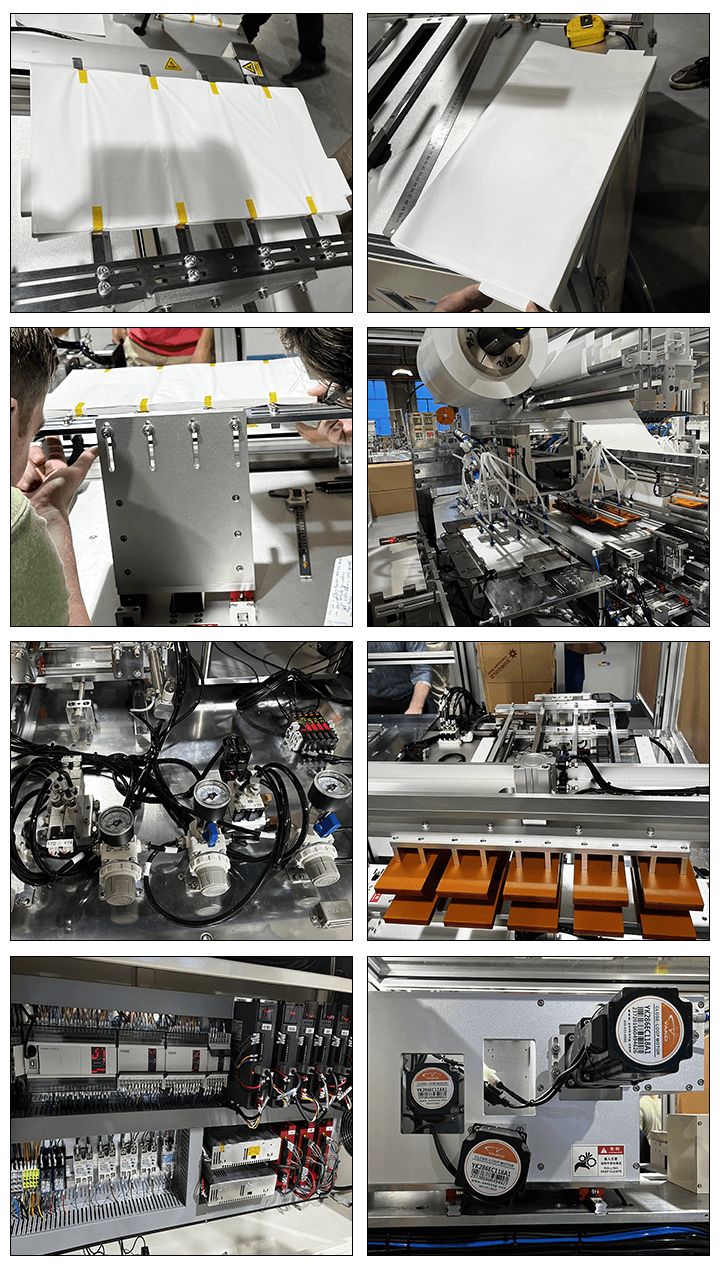

생산 조립 공장
