5일I. 장비 및 엔지니어링 소개
1.1 개요

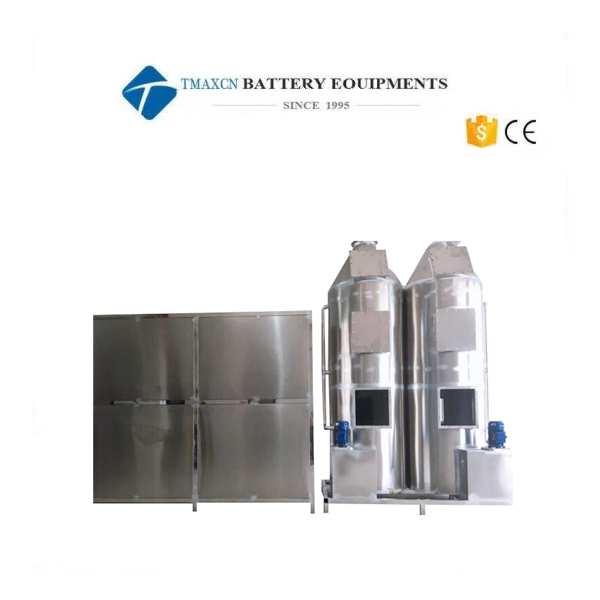

이 기술 솔루션은 신규 프로젝트의 NMP 재활용 장비 시스템에 적용할 수 있습니다.
1.1.1 기본 기능
이 시스템의 NMP 회수 장치는 높은 끓는점(203℃)과 물과 상호 용해되는 NMP의 특성을 이용합니다. 폐열 회수 장치를 통해 열교환을 거친 도장기의 배기가스는 동결되어, 전체 배기가스의 90~95%에 해당하는 NMP를 회수합니다. 배기가스의 5~10%는 로터에 소량 흡착되어 최대 40mg/m3의 배출량에 도달합니다. 이 재활용 장치는 높은 재활용률, 낮은 운영 비용, 아름다운 외관, 작은 설치 공간, 우수한 성능 및 쉬운 작동을 제공합니다. 리튬 배터리 생산 라인의 코팅 공정에 널리 사용될 수 있습니다.
첫 번째 당사자의 작업장에 따르면 배기량이 65000m3/h인 이중층 코팅기 1대가 있습니다. 두 번째 당사자는 처리 공기량 32500m3/h의 폐열 회수 장치 2대와 처리 풍량 32500m3/h의 NMP 냉동 처리 및 회수 장치 2대를 1차 처리용으로 설계하고, 6500m3/h의 처리 풍량 로터리 장치 1대를 2차 처리용으로 설계해야 합니다.
이 시스템은 주로 열교환기, 응축 및 냉동 장치, 중저효율 필터, 양수 배기 휠 흡착 장치, 폐액 완충 탱크, 이송 시스템 및 제어 시스템으로 구성됩니다. 이 장비는 자동으로 작동하여 회수된 액체를 자동으로 회수하고, 회수 공기의 온도와 습도 및 배출 공기의 VOCs 함량을 안정적으로 유지합니다. 이 장비는 주요 공정 매개 변수와 장비 작동 상태를 실시간으로 감지 할 수있는 전체 시스템 설계를 채택하여 시스템 작동의 안정성과 안전성을 보장합니다.
1.1.2 NMP 재활용 장비 기능 모듈 소개
순번. | 항목 | 기술 요구 사항 | 참고 |
1 | 시스템 시작 | 원클릭 시작 재활용 시스템 구성; 코팅기 제조업체와 함께 코팅기를 시작해야 하는 경우 양측과 협의하여 인터페이스를 예약해야 합니다. | 원격 터치 스크린은 구매자와의 협의를 통해 코팅기 옆에 설치할 수 있습니다. |
2 | 시스템 정지 | 재활용 시스템 종료 지연 및 순차적 종료. | 잔류 배기가스 NMP를 흡수하고 시스템 안전에 도움이 됩니다. |
3 | 자동 제어 | PLC는 설정값에 따라 팬의 배기 풍량을 조정하도록 주파수 변환기를 자동으로 제어합니다. | 에너지 절약, 넓은 조정 범위. |
PLC는 흡입 온도 및 배기 온도 등의 데이터를 기반으로 냉각수 유량을 자동으로 제어합니다. | 에너지 절약, 배출 요건 충족. | ||
4 | 모니터링 및 트렌드 차트 | 개방형 네트워크 인터페이스로 현장 및 원격 터치 스크린을 설정하세요. | 편리한 모니터링. |
흡기 온도, 배기 온도, 메인 팬 주파수, 냉각 및 냉수 온도를 포함한 장비 작동 상태를 온라인으로 모니터링하고 위의 감지된 값을 표시합니다. | 안전, 에너지 소비, 공정에 필요한 매개변수를 온라인으로 모니터링할 수 있습니다. | ||
흡기 온도 및 팬 전류의 추세 차트. | |||
5 | 알람 보내기 | 소리, 빛, 색상 알람. | 적시에 처리하기 쉽습니다. |
6 | 보안 | 현장과 코팅기 헤드에 두 개의 터치스크린 스크린이 있어 쉽게 조작할 수 있습니다. | |
이 시스템은 액체 축적을 방지하는 조치를 고려합니다. 수평 배기 파이프 라인은 경사로 설계되었으며 코팅기 측에서 재활용 시스템 방향으로의 공기 덕트는 높은 곳에서 낮은 곳으로 공기 덕트에 액체가 축적되지 않도록 완전히 보장합니다. 이 시스템은 액체 축적을 방지하기 위한 조치를 고려합니다. 환기 덕트에는 액체 홈이 있어 축적된 액체를 배출하고 환기 덕트에 액체가 쌓이는 것을 방지합니다. | |||
비상 정지 버튼을 설정합니다. | 응급 상황에 쉽게 대처 | ||
시스템이 역류하지 않습니다. | 화재 위험이 없습니다. | ||
고객의 실외 사용 조건을 충족할 수 있는 고품질 브랜드 장비를 선택하세요. | |||
7 | 신뢰성 | 시스템 액세서리는 쉽게 청소, 유지보수 및 교체할 수 있습니다. | |
8 | 간편한 사용 | 코팅 연결을 자동으로 시작 및 중지합니다. |
1.1.3 주요 구성 목록
장치 이름 | 주요 구성 | |||
이름 | 수량 | 단위 | 브랜드 | |
포지티브 NMP 재활용 장비 | 폐열 회수 장치(가스 열교환기) | 2 | set | TMAX |
콘덴서 | 2 | set | TMAX | |
필터링 장치 | 2 | set | TMAX | |
테일 가스터빈 장치 | 1 | set | TMAX(휠 코어 바디 니지아시) | |
10m3 폐액 임시 저장 탱크 | 1 | 단위 | TMAX | |
배기 팬 | 2 | 단위 | 광구/신펑/광펑 | |
반환 팬 | 2 | 단위 | 광구/신펑/광펑 | |
인버터 | 4 | 단위 | 이멩 이테 | |
시스템 전기 제어 캐비닛 | 2 | set | TMAX | |
시스템 구성 요소 | 1 | set | 슈나이더 | |
NMP 가스 농도 측정기 | 3 | set | 허벌라이프/유안테 | |
온도 및 압력 센서 | 2 | set | 상하이 시파이/화한 악기 | |
스테인리스 스틸 공기 덕트 시스템 | 1 | set | 국가 표준 | |
액체 파이프라인 시스템 | 1 | set | 국가 표준 | |
시스템 단열재 | 1 | set | 락울/글래스울 |
1.2 장비 프로세스 흐름
1.2.1 포지티브 NMP 회수 장비 유닛의 흐름도
프로세스 설명: 프로세스 설명
열교환기를 통과한 양극 코팅 배기는 상온 냉각수 및 저온 냉각수와 2단계 응축을 거칩니다. NMP 농도를 낮춘 후 총 배기 공기량의 90~95% 이상이 재활용되어 코팅기에 재사용됩니다. 이 중 배기량의 약 5~10%는 회전 흡수 공정을 통해 NMP 농도를 환경 배출 허용 농도 이하로 낮춘 후 고도로 배출합니다. 모든 NMP 응축수는 중력에 의해 폐액 임시 저장 탱크로 유입되어 배출 펌프를 통해 외부로 이송 및 배출됩니다.
각 이중층 양극 코팅 장비에는 2 세트의 열 회수 및 응축 회수 장치가 장착되어 있습니다. 배기는 1차 필터에 의해 처리되고 환기는 코팅기에 들어가기 전에 중간 효율로 처리되며, 2대의 재활용 장비(코팅기 장비 세트 장착)에는 회전 흡착 장치(즉, 1대가 2대를 구동)가 장착되어 있습니다. 회전 흡착 장치는 재생을 위해 도시 증기 가열을 사용하고 고온 재생 공기는 2 단계 응축 장치의 프런트 엔드로 배출되어 NMP의 추가 처리 및 회수를 위해 배출됩니다. 휠이 처리 된 후 공기는 메인 파이프로 수집되어 천장의 높은 고도 배출을 위해 실외 등반 벽으로 연결됩니다.

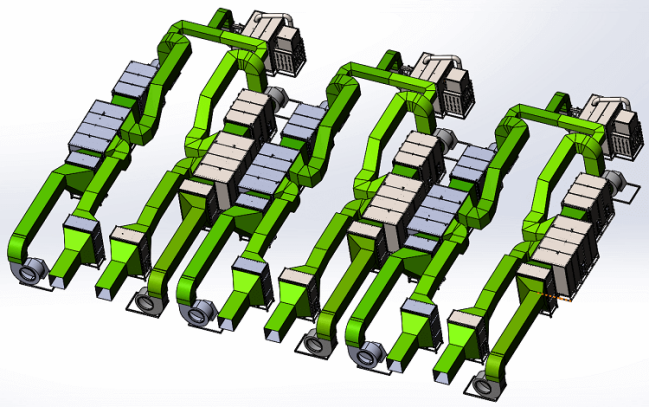

1.2.3 시스템 3D 회로도
II. 장비 설계 프로세스에 대한 기술 요구 사항 및 실행 기준
2.1 장비 설계 프로세스 기술 요구 사항
2.1.1 양극 NMP 회수 시스템의 설계 지표
순번. | 제목 | 주어진 데이터 | 참고 |
1 | 단일 이중층 코팅 배기 풍량 | 65000m³/H | 130℃ 배기 온도에서의 배기량; |
2 | 코팅 배기 온도 | 130℃ | 시스템은 160℃의 높은 배기 온도를 견딜 수 있어야 합니다; |
3 | 열 회수 효율 | 80% | |
4 | 반환 공기 NMP 농도 | ≤300ppm | |
5 | 외부 배기 비율 | 5%-10% | |
6 | 재활용 폐액의 농도 | 80% | |
7 | 테일 가스 배출 농도 제한 | <25mg/m³ | |
8 | NMP 회수율 | ≥99.5% | 8시간 이상 연속 전원 켜기 |
열 회수 효율=(코팅기의 환기 공기 온도 - 응축 회수 후 온도) ÷ (코팅기의 배기 공기 온도 - 저온 측 흡입구 온도)
2 .2 양극 NMP 회수 시스템의 에너지 소비량
(1) 전력 수요
장치 이름 | 단일 장치 전원 | 단일 세트 머신 수 | 단위당 총 전력 | 단일 장비 세트의 총 전력 | |
kW | set | kW | kW | ||
포지티브 NMP 복구 시스템 | 배기 팬 | 55 | 2 | 115 |
230 |
반환 팬 | 55 | 2 | |||
처리 팬 | 5.5 | 1 | |||
재생 팬 | 2.2 | 1 | |||
휠 모터 | 0.55 | 1 | |||
NMP 폐액 탱크 면적 | 마그네틱 펌프 | 4 | 2 | 4.4 |
4.4 |
(2) 물 수요
프로젝트 | 복용량(m³/h) | 콘덴서 개수(세트) | 총 수요(m³/h) | 단일 콘덴서 인터페이스 | 수질 요구 사항 | 참고 |
냉각수 | 25 | 2 | 50 | 65 하나의 입력과 하나의 반환 두 개의 인터페이스 | 압력 ≥ 0.3Mpa | 5℃의 온도 차이를 기준으로 계산되었습니다. |
차가운 물 | 33 | 2 | 66 | 80 전면 1개, 후면 1개, 인터페이스 2개 | 7℃ 입력/12℃ 출력 | 5℃의 온도 차이를 기준으로 계산되었습니다. |
(3) 건조 압축 공기 수요
프로젝트 | 단일 장치 사용 (L/min) | 밸브 그룹 수(세트) | 총 수요 (L/min) | 인터페이스 사양 | 수질 요구 사항 | 참고 |
러너 공압 밸브 그룹 | 150 | 1 | 300 | φ 8PE 파이프 | 압력 ≥ 0.6Mpa, 0 ℃ 이슬점 |
(4) 스팀 수요
프로젝트 | 단일 장치 사용량(kg/h) | 밸브 그룹 수(세트) | 총 수요(kg/h) | 인터페이스 사양 | 수질 요구 사항 | 참고 |
스팀 | 98 | 1 | 98 | DN32 | 압력 ≥ 0.6Mpa, ≥ 159 ℃ |
2.3 디자인은 국제 및 중국 국가 표준을 준수해야 합니다.
아니요. | 표준 | 이름 |
1 | GB30484-2013 | 배터리 산업의 오염 물질 배출 기준 |
2 | GB3095-2012 | 환경 대기 질 기준 |
3 | GB/T50087-2013 | 산업 기업의 소음 제어를 위한 설계 코드 |
4 | GB50054-2011 | 저전압 배전을 위한 설계 사양 |
5 | GB50052-2009 | 전원 공급 및 배전 시스템 설계를 위한 코드 |
6 | GB50055-2011 | 일반 전기 장비의 배전 설계를 위한 코드 |
7 | GB50016-2014 | 건물 화재 방지 설계 규정 |
8 | AQ3009-2007 | 위험 지역에서의 전기 폭발 방지를 위한 안전 규정 |
9 | GB50057-2010 | 건물의 낙뢰 보호를 위한 설계 코드 |
10 | GB50011-2010 | 건물 내진 설계 규정 |
11 | GB50316-2000 | 산업용 금속 파이프 라인 설계를 위한 코드 |
12 | GB3836.1-2000 | 폭발성 가스 환경에서 사용되는 전기 장비에 대한 일반 요구 사항 |
13 | GB50235-2010 | 산업용 금속 파이프 라인 엔지니어링 건설 코드 |
14 | GB/T14976 | 유체 운송을 위한 스테인리스 스틸 이음매 없는 강관 |
15 | GB 50058 | 폭발 위험 환경에서의 전기 설비 설계를 위한 코드 |
16 | GB 50116-2013 | 자동 화재 경보 설계 코드 |
17 | GB 50015-2003 | 건물 급수 및 배수 설계를 위한 코드 |
III. 장비 기능 및 주요 기술 매개변수
3.1 기본 장비 사양 및 매개변수
3.1.1 양극 NMP 복구 시스템 장비
(1) 콘덴서 호스트
순번. | 매개변수 | 매개변수 값 | 참고 |
1 | 모델 | PJLN-125K | |
2 | 장비 외관 | SUS304 천연색, 탄소강베이스 (부식 방지 처리 포함), 장비의 외부 표면에는 명백한 긁힘, 녹 반점 및 움푹 들어간 곳이 없어야하며 표면이 매끄럽고 깨끗해야하며 스프레이 층이 균일해야하며 색조가 일관되어야하며 균열, 기포 및 박리없이, 날씨 변화 저항, 부식 및 녹 저항, 강한 강도, 우수한 절연 성능, 우수한 소음 및 진동 절연 성능, 무독성 및 무취이어야합니다. | |
3 | 장비 크기 | 2500x2200x3200mm | 공장 규모 기준 |
4 | 장비 무게 | 6톤(공장 매개변수에 따라 다름) | 작동 무게 |
5 | 장비 소음 | 요구 사항 충족 |
(2) 폐열 회수 장치(가스 교환기)
순번. | 매개변수 | 매개변수 값 | 참고 |
1 | 모델 | PJYR-BS-65K | |
2 | 장비 외관 | 고효율 판형 알루미늄 열교환 코어는 외부가 스테인리스 스틸로 덮여 있으며 장비의 외부 표면에는 긁힘, 녹 반점 및 움푹 들어간 곳이 없어야 합니다. 표면은 균열, 기포 및 벗겨짐 없이 균일한 분사층과 일관된 색조로 매끄럽고 깨끗해야 합니다. 기후 변화에 강하고 부식 및 녹에 강하며 강도가 우수하고 단열 성능이 우수하며 방음 및 진동 차단 성능이 우수하고 무독성이며 무취입니다. | |
3 | 장비 크기 | 약 1500x1500x3330mm | 공장 규모 기준 |
4 | 장비 무게 | 4톤(공장 매개변수에 따라 다름) | 작동 무게 |
(3) 원심 팬
순번. | 매개변수 이름 | 매개변수 값 | 참고 |
1 | 모델 | Y6 시리즈 | |
2 | 장비 외관 | 통기성 부품 SUS304에는 고무 충격 흡수 패드와 탄소강 베이스(부식 방지 처리)가 장착되어 있습니다. 장비의 외부 표면은 긁힘, 녹 반점, 움푹 들어간 곳이 없어야 하며 표면이 매끄럽고 깨끗해야 합니다. 스프레이 층은 균일하고 색조가 일정하며 균열, 기포, 벗겨짐이 없어야 합니다. 기후 변화, 부식 및 녹에 강하고 강도가 강하고 단열 성능이 우수하며 방음 및 진동 차단 성능이 우수하고 무독성이며 무취입니다. | |
3 | 장비 크기 | 2870*1870*2600mm | 공장 규모 기준 |
4 | 장비 무게 | 3톤 | / |
5 | 장비 소음 | 요구 사항 충족 |
(4) 러너 유닛
순번. | 매개변수 이름 | 매개변수 값 | 참고 |
1 | 모델 | PJZL-6.5K | |
2 | 장비 외관 | 장비의 외부 표면은 매끄럽고 깨끗한 표면, 균일한 분사층, 일관된 색조, 균열, 기포 및 벗겨짐이 없어야 하며 긁힘, 녹 반점 및 움푹 들어간 곳이 없어야 합니다. 기후 변화에 강하고 부식 및 녹에 강하며 강도가 좋고 단열 성능이 우수하며 방음 및 진동 단열 성능이 우수하고 무독성이며 무취입니다. | |
3 | 장비 크기 | 4000*2580*3250mm | 공장 규모 기준 |
4 | 장비 무게 | 4톤(공장 매개변수에 따라 다름) | 작동 무게 |
5 | 장비 소음 | 요구 사항 충족 |
(5) 10톤 NMP 폐액 임시 저장 탱크
순번. | 매개변수 이름 | 매개변수 값 | 참고 |
1 | 장비 외관 | 장비의 외부 표면에는 긁힘, 녹반, 움푹 들어간 곳이 없어야 하며 표면은 균열, 기포, 벗겨짐 없이 매끄럽고 깨끗해야 합니다. 기후 변화, 부식 및 녹에 대한 강한 저항력, 우수한 강도, 무독성 및 무취 특성을 가져야 합니다. | |
2 | 장비 크기 | Φ2200*2700mm | 공장 규모 기준 |
3 | 장비 무게 | 1.0톤(공장 매개변수에 따라 다름) |
3.1.3공기 덕트 엔지니어링
순번. | 매개변수 이름 | 매개변수 값 | 참고 |
1 | 프로세스 특성 | 용접 표면의 완전 용접, 산 세척 및 부동태화 | 에어 덕트의 압력 테스트는 설계 압력의 1.5배이며, 1시간 동안 변형이나 압력 강하가 없습니다. |
2 | 외부 | 장비의 외부 표면에는 긁힘, 녹반, 움푹 들어간 곳이 없어야 하며 표면은 균열, 기포, 벗겨짐이 없이 매끄럽고 깨끗해야 합니다. 부식 및 녹에 강하고 무독성이며 냄새가 없어야 합니다. | |
3 | 소재 품질 | 모두 고품질 스테인리스 스틸로 제작 | SUS304 스테인리스 스틸 에어 덕트 두께 ≥ 1.5 ± 0.15mm |
4 | 열 보존 | 공기 덕트를 50mm 이상의 단열 솜으로 감싼 다음 알루미늄 호일 천으로 감쌉니다. | |
5 | clean | 먼지 없는 흰 천으로 닦아주세요. | 생산 작업장에서 세척하고 닦은 후 현장 설치 전까지 접착 필름으로 밀봉합니다. |
3.2 장비의 각 모듈에 대한 설명
3.2.1양극 폐열 회수 장치
코팅기의 작동 온도는 약 150℃입니다. 오븐 섹션의 순환 팬은 오븐에서 뜨거운 공기를 추출하고 전기, 증기, 오일 등을 통해 공정 온도까지 가열된 신선한 공기와 함께 순환시켜 전극 건조의 목적을 달성합니다. 열 회수 장비는 코팅기에서 발생하는 고온의 배기가스를 열원으로 사용하여 열교환기를 통해 회수된 공기를 코팅기로 가열합니다.

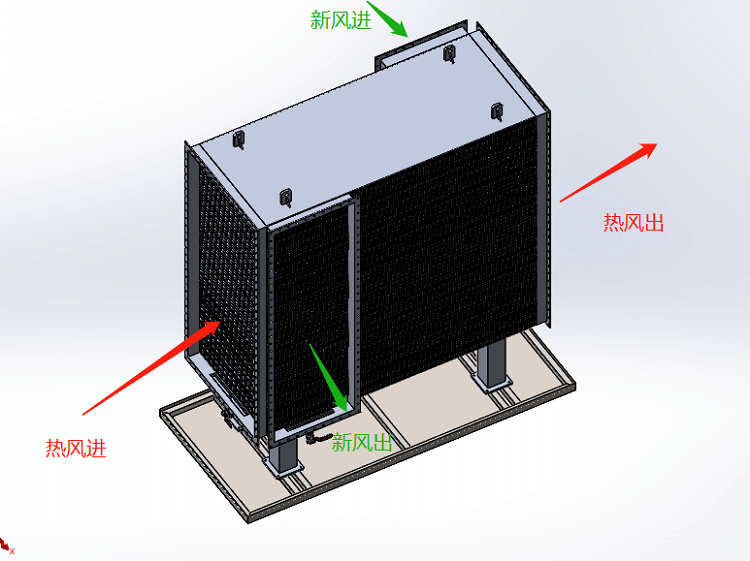

양극 폐열 회수 기준 스테레오그램 |
기능 모듈 기술 구성: |
순번. | 항목 | 기술 매개변수 |
1. | 가스 가스 열교환 | 처리 풍량은 진공 브레이징 알루미늄 플레이트 교차 흐름 구조를 사용하여 32500m3/h이며 상자는 스테인리스 스틸로 제작되었습니다. |
2. | 지원 | 공기 통로 부분은 스테인리스 스틸과 알루미늄으로 만들어졌으며 브래킷은 탄소강으로 만들어졌습니다. 50mm 두께의 이중 단열 설계가 적용되었으며, 인터페이스의 플랜지 연결부는 폐열 회수를 지원하는 데 사용됩니다. |
3. | 온도 트랜스미터 | 통합 온도 트랜스미터 PT100, 온도 측정 범위 0-200 ℃, 정확도 ± 1 ℃, 수량: 4; 냉기 및 열기 흡입구 및 배출구, 각각 하나씩 |
4. | 리턴 공기 NMP 농도 측정기 | 범위는 0-1000ppmppm이며 정확도는 5%이며, NMP 회수 장치의 열풍 흡입구 및 냉기 배출구 위치에 설치됩니다. |
5. | 필터링 장치 | 열 회수 모듈의 환기 공기 배출구에 중간 효율 필터를 설치하여 코팅 기계의 환기 공기를 필터링합니다. |

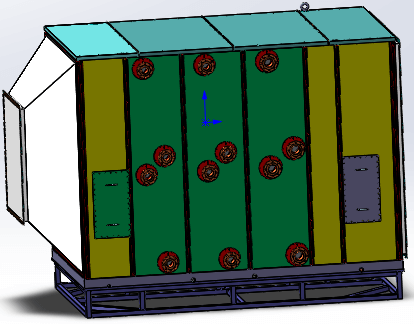

3.3.2 포지티브 응축 호스트 모듈
기능: NMP가 포함된 폐가스에 대해 NMP 회수 처리를 수행하고 회수된 공기를 코팅 기계로 이송합니다. 냉각수 계량기의 냉판을 통해 NMP의 추가 침전이 이루어집니다.
NMP 회수 호스트의 배출구에 기액 분리기(소포제)를 설치하여 NMP 방울이 안개로 응축되는 것을 효과적으로 방지하고, 회수 공기 파이프라인으로 보낼 때 NMP가 축적되는 것을 방지하며, 폐열 회수에 의해 가열된 후 안개가 낀 NMP 방울이 재기화되어 코팅기로 유입되는 회수 공기 내 NMP 농도가 높아지는 것을 방지합니다.
기능 모듈 기술 구성
| ||
순번. | 프로젝트 | 기술 매개변수 |
1. | 응축 호스트 | 처리 공기량 32500m3/h, 재질 SUS304 |
2. | 표면 냉각기 | 튜브 핀 유형은 기체-액체 열 교환을 달성하기 위해 역류 조합을 채택합니다. |
3. | 와이어 메쉬 미스트 제거기 | 스테인리스 스틸로 제작되어 배기가스에 떠다니는 작은 입자와 물방울을 제거합니다. |
4. | 액체 수용 섀시 | 누수 방지 및 부식 방지 액체 수집 트레이 |
5. | G4 기본 필터 | 공기 흡입구 근처의 박스 내부에 설치되고 접근 구멍이 장착되어 있습니다. |
6. | 지원 | 10 # 채널 스틸 베이스, 탄소강 재질 |
7. | 온도 트랜스미터 | 통합 온도 트랜스미터 PT100, 온도 측정 범위 0~50℃, 정확도 ± 1℃. 설치 위치: 냉수 입구와 출구 각각 하나씩. |
8. | 압력 트랜스미터 | 0-0.5Mpa, 방폭형, 정확도 2.5%, 수량 1개, 설치 위치: 냉동 입구 1개 |
9. | 전기 양방향 조절 밸브 | 밸브 본체 재질은 연성 철이고 씰링 재질은 EPDM 고무입니다. 밸브 플레이트 스테인리스 스틸 304; 수량: 1, 설치 위치 : 냉수 배출구 |

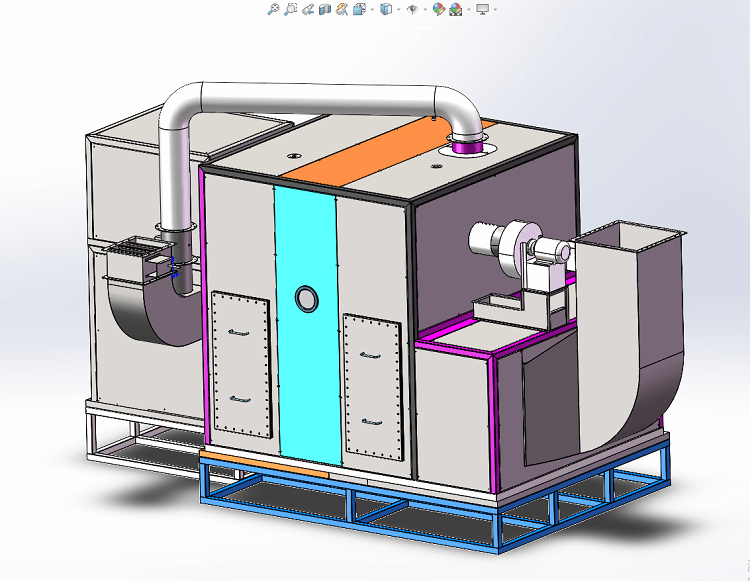

3.3.3 배기가스 처리 휠 흡착 모듈
|
기능 모듈 기술 구성 |
순번. | 프로젝트 | 기술 매개변수 |
1. | 러너 사양 | Φ 550 * 400mm, 고효율 제올라이트 분 자체 구조, 최대 처리 공기량 17500m3/h |
2. | 발열 패키지 | 도시 증기 난방 |
3. | 테일 가스 NMP 농도 측정기 | 범위는 0-100ppm이며 정확도는 5%이며 외부 배기구 위치에 설치됩니다. |
기술 설명: 기술 설명
NMP 회전식 처리 장치(흡착 및 탈착 처리 공기 캐비닛)의 처리 공기량은 시스템 총 배기 공기량의 10% 이상이어야 합니다. 장비 및 결합 액세서리의 설계 및 선택은 다음 요구 사항을 충족해야 합니다:
러너는 불연성 재질로 만들어져야 하며 202℃(NMP의 끓는점 온도) 이하에서 재생할 수 있어야 합니다;
러너의 재생은 재생을 위해 증기 코일 가열 방식을 채택합니다. 증기 재생 형 열 코일의 구조적 강도를 보장하기 위해 스테인리스 스틸 재질을 사용해야하며 작동 압력 용량은 증기 공급 압력보다 크고 0.6Mpa 이상이어야합니다.
휠 흡착 처리의 후단에는 배기가스 농도가 시스템의 전체 배출 지표를 충족하는지 확인하기 위해 NMP 농도 센서가 장착되어 있습니다.
러너의 재생 공기는 러너의 흡착 후 처리 섹션에서 얻어야 하며, 별도의 규정이 없는 한 외부에서 신선한 공기를 흡입해서는 안 됩니다.
재생장치의 전-후단에 온도 센서를 설치하고, 재생된 고온가스는 열교환을 통해 재활용한 후 NMP 응축처리부로 유입하여 추가 처리해야 합니다;
3.3.6 제어 시스템 기술 개요
1) 제어 시스템: PLC는 시스템 제어에 사용되며, 터치 스크린 인간-기계 인터페이스를 통해 장치 작동의 실시간 작동 및 장치 작동 중 실시간 데이터 표시를 달성합니다. 주로 시스템 작동 상태 모니터링 (탱크 액체 레벨, 흡입 온도, 배기 온도 및 모든 장비 작동 상태의 온라인 모니터링), 데이터 수집, 오류 (자세한 오류 정보를 표시하면서), LAN 연결, 네트워크 제어 및 데이터 공유를 포함하여 관리, 운영, 데이터보고, 매개 변수 설정을 완료하고 LAN 연결, 네트워크 제어 및 데이터 공유를 달성 할 수 있습니다. 이 시스템에는 수동 및 자동의 두 가지 모드와 코팅 기계와의 연동 시작 중지 기능이 있는 원 버튼 시작 중지 기능이 장착되어 있습니다.
2) 장치의 자동 제어 시스템에는 TCP/IP 프로토콜 인터페이스가 있습니다.
3) NMP 재활용 호스트와 코팅기에는 연결 기능이 있습니다:
코팅기를 시동한 후 작업자는 원격 제어 시스템(터치 스크린 디스플레이)을 사용하여 재활용 장치를 켜야 합니다. 재활용 장치가 켜져 있지 않으면 코팅기가 코팅 작업을 수행할 수 없습니다;
코팅기가 꺼진 후 코팅기 운영자는 원격 제어 시스템(터치 스크린 디스플레이)을 사용하여 재활용 장치를 꺼야 합니다. 코팅 기계가 작동을 멈추지 않으면 재활용 장치가 작동을 멈출 수 없으며 코팅 기계가 종료 된 후 NMP 복구 장치에는 지연 종료 기능이 있습니다;
재활용 장치가 오작동으로 인해 갑자기 멈추면 코팅 기계가 작동을 중지하거나 경보를 발령해야 하며, 연계 제어 작업은 코팅 기계 제조업체와 열회수 장치 제조업체가 공동으로 완료합니다;
4) 포지티브 NMP 회수 시스템 및 네거티브 열 회수 시스템의 지원 전자 제어에 대한 특별한 설명이없는 경우 하드웨어 설계는 위의 요구 사항을 충족 할뿐만 아니라 다음 기술 요구 사항도 충족해야합니다:
배전 제어 캐비닛에는 정격 단락 차단 용량이 50KA 이상인 총 제어 회로 차단기 스위치를 장착하고 시스템 내 모든 장비의 총 작동, 주 배기 팬 장비의 작동 및 휠 재활용 및 재생 장치의 작동 전류, 전력 및 누적 전력 소비량을 표시하는 다기능 전기 계량기를 장착해야 합니다.
응축 회수 장치와 러너 회수 장치가 상대적으로 분리되어 있지만 동일한 코팅기 세트를 지원하는 장비의 전기 제어를 결합하고 그래픽 디스플레이를 통합하여 함께 표시해야 하는 경우;
C 캐비닛에서 외부 또는 내부로 입력되는 모든 신호 회로는 점퍼 단자를 통해 연결해야 하며 직접 연결해서는 안 됩니다. 터미널 블록 어댑터 와이어 번호, 사양 및 위치는 캐비닛과 함께 제공되는 전기 회로도와 완전히 일치해야 합니다.
d 장치의 자동 제어 시스템에는 상위 컴퓨터가 인간-기계 인터페이스에 표시된 모든 파라미터 정보를 읽고 데이터 신호 주소 인코딩 정보를 상위 컴퓨터에 제공할 수 있는 TCP/IP 프로토콜 인터페이스가 있습니다.
E박스와 캐비닛은 물 얼룩의 위험을 방지하기 위해 벽을 걸거나 기초 채널 강철을 설치하여 지상에서 150mm 이상 거리를 두고 높입니다. 실외 캐비닛을 설치할 경우 스테인리스 스틸 박스를 사용하고 햇빛, 비, 환기 및 열 방출을 방지하기 위해 필요한 조치를 취해야 합니다.
배전함 및 캐비닛에는 배기 및 방열 장치가 장착되어 있어야하며 상자의 시간당 환기 및 배기 공기량은 상자 부피의 20 배 이상이어야합니다. 상자에는 문을 열기위한 자동 조명 장치가 장착되어 있습니다;
5) 재활용 시스템의 분배 캐비닛과 자동 제어 캐비닛은 공간 조건이 허락하는 경우 결합하여 설치할 수 있습니다. 자동 제어 시스템에는 인간-기계 인터페이스로서 10인치 이상의 터치 제어 화면이 장착되어 있습니다. 그래픽 제어 인터페이스는 각 기능 섹션의 가스 처리 프로세스를 표시 할 수 있으며 수동 제어 모드에서 주요 장비의 조그 및 시작 중지 제어를 구현할 수 있습니다. 전체 자동 제어 시스템은 다음과 같은 자동 제어 기능을 달성 할 수 있어야합니다:
냉각수 유입량, 총 시스템 유입 및 회수 풍량(팬 자동 가변 주파수 조절 가능), 배기 가스 배출 공기 처리 풍량(팬 가변 주파수 조절 가능)을 즉각적이고 지속적으로 조절할 수 있습니다;
B 주 급배기 팬의 작동(수동/자동), 회전 휠 구동 모터, 재생 팬의 작동 주파수를 제어합니다;
시스템의 총 환기 공기의 NMP 농도 정보, 시스템에서 배출되는 NMP 농도 정보를 표시합니다;
각 제어 밸브 그룹의 개방, 임시 저장 탱크의 NMP 액체 레벨 매개변수를 표시합니다;
시스템의 총 유입 및 환기 공기 온도, 주 유입 공기 덕트 내부 풍속(표시된 시스템의 총 풍량으로 계산), 냉디스크 처리 전후 공기 온도, 냉수 및 냉각수 유입 온도, 러너 재생 가열 장치의 출구 공기 온도, 러너 재생의 배기 공기 온도를 표시합니다;
f 시스템의 총 작동 전력 및 전류, 회생 가열 장치의 작동 전력 및 전류, 주 흡입 및 배기 팬의 작동 전력 및 전류; 도장 기계 장비의 작동 상태 정보;
G에는 휠 정지, 팬 과부하 및 과전류, 온도 초과 재생 온도, 임시 저장 탱크 만액 수위, 도장기 흡입 및 배기 NMP 농도, 시스템 배출 NMP 농도 초과 경고 등의 알람 정보 표시가 있습니다.
6) 장치의 자동 제어 시스템에는 TCP / IP 인터페이스가있어 상위 컴퓨터가 인터페이스에 표시된 모든 매개 변수 정보를 읽고 데이터 신호 주소 인코딩 정보를 상위 컴퓨터에 제공 할 수 있습니다. 장치의 작동 상태, 다양한 감지 지점의 데이터 및 경보 정보를 최소 30일 동안 저장하고 기록합니다.
7) 시스템 설치 및 디버깅 후, 생산 시작 및 운영 상태에서 소유자의 동의와 승인을 받아 합리적인 도구와 방법을 사용하여 시스템의 배기 처리 용량 및 작동 온도 상태를 측정하고 확인합니다. 그리고 제3자에게 시스템 배기가스의 농도와 구성을 샘플링 및 테스트하도록 요청하고, 시스템 작동의 신뢰성을 보장하기 위해 테스트 보고서를 발행합니다.

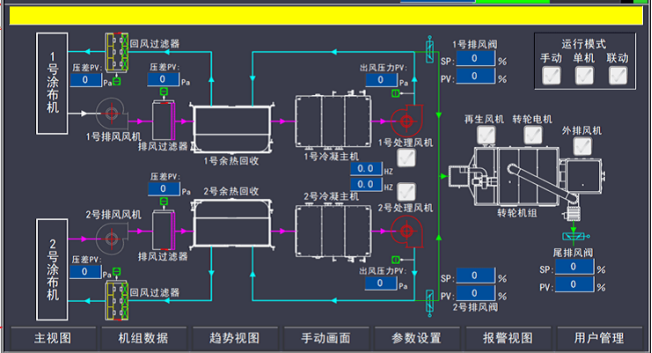

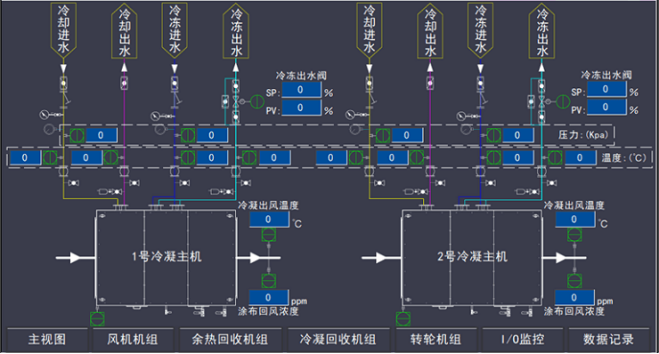

인간과 기계의 상호 작용 제어 패널

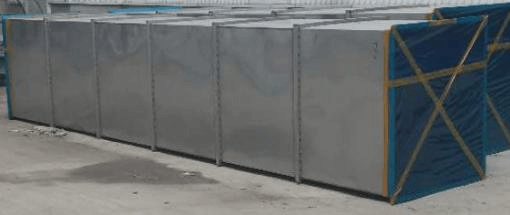

3.3.7 공기 파이프 엔지니어링 기술 개요
1) 순환 공기 덕트를 설치할 때 덕트 내 NMP 액체의 배출을 방지하기 위해 폐열 회수 및 회수 호스트쪽으로 0.1 % 경사가 있습니다.
2) 공기 덕트 설치가 완료된 후 압력 테스트를 수행해야 합니다. 에어 덕트 밀봉 테스트 전에 에어 덕트의 양쪽 끝을 접착제로 밀봉해야합니다. 밀봉 후 공기를 불어 2500pa로 압축해야 합니다. 공기 공급을 중단한 후 1시간 동안 압력을 유지해야 합니다. 공기 덕트가 변형되지 않고 압력 강하가 없으면 적격으로 간주됩니다. 공기 덕트 밀봉 테스트는 보류 지점이며 다음 단계의 공기 덕트 연결 작업은 소유자가 확인한 후에 만 수행 할 수 있습니다.
3) 코팅기 장비의 모든 배기 및 환기 공기 덕트는 특별한 지침없이 SUS304 스테인리스 스틸 아르곤 아크 용접을 사용하여 완전히 용접되며 공기 덕트의 두께는 1.5 ± 0.1mm입니다. 공간 조건이 허용하는 경우 원형 에어 덕트가 선호되며 직사각형 에어 덕트의 보강은 스테인리스 스틸 앵글 스틸 보강 프레임 보강과 직사각형 보강을 조합하여 설계됩니다. 스테인리스 스틸 용접 후에는 모든 용접 표면을 청소하여 오일 얼룩, 용접 슬래그 및 튀김을 제거해야 합니다. 산 세척 및 패시베이션 페이스트는 산 세척 및 패시베이션에 사용해야 하며 깨끗한 물로 세척해야 합니다.
4) 회전 바퀴에 흡착 된 후 양극 코팅기의 실외 배기 덕트에는 단열재가 장착되어 있지 않으며, 위치한 건물의 지붕에서 3 미터 이상의 높이에서 배출됩니다. 배출구에는 합리적인 방수 및 방풍 조치가 갖추어져 있어야하며 배출구에는 현지 환경 수용 요구 사항을 충족하는 강철 테스트 및 샘플링 플랫폼과 배출구 테스트 및 샘플링 포트가 장착되어 있어야합니다.
5) 코팅기 재활용 시스템의 모든 공기 덕트와 팬 쉘은 두께가 50mm 이상인 암면 또는 섬유솜으로 단열해야 합니다.
6) 재활용 시스템용 공기 덕트의 설계는 현장의 실제 공간을 기준으로 심화되어야 하며, 다른 기능 파이프 라인과 건물 구조를 합리적으로 피하고 다양한 기능 센서를 합리적으로 설치하여 이 요구 사항에서 언급된 기능을 달성해야 합니다. 에어 덕트의 밸브 그룹, 센서 및 샘플링 포트는 합리적이고 작동 가능한 공간에 위치해야 합니다. 모든 에어 덕트의 설계 풍속은 15m/s입니다. 응축 및 액체 축적이 발생할 수 있는 공기 덕트 및 장치에는 회수 및 처리 장치 또는 배출구 쪽으로 경사가 있는 경사 배출관을 설치해야 합니다.
7) 목적 및 주요 구성 요소:
NMP 배기 가스를 운반하고 코팅 기계의 다양한 구성 요소와 NMP 재활용 장비를 연결하고 환경 친화적 인 공기를 배출합니다. 풀로드, 암면 단열면, 보강 리브, 알루미늄 시트로 감싼 단열 부품, 팬 인터페이스 설치 소프트 연결, 식별 등
8) 방향 프로세스:
양극: 코팅 기계 → 폐열 회수 → NMP 회수 장비 → 폐열 회수 → 코팅 기계
음극: 코팅기에서 배출된 뜨거운 공기 → 열 교환 → 신선한 공기 여과 → 열 교환 → 코팅기의 공기 환기

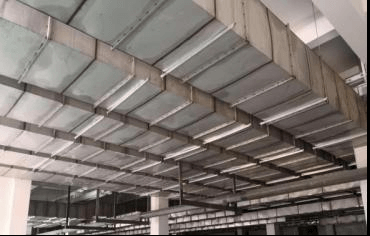

9) 구조 다이어그램
10) 구성 설명
기관 이름 | 구성 설명 | 참고 |
SUS304 스테인리스 스틸 에어 덕트 | 환기 덕트의 풍속은 약 15m/s, 환기 풍속은 ≤ 15m/s입니다. SUS304 스테인리스 강판은 완전히 용접되고 청소됩니다. | |
타이로드 | 고정 공기 덕트 및 건물 | |
락울/파이버 코튼 단열면 | 스테인리스 스틸 공기 덕트는 내부 온도를 보장하고 열 방출을 줄이기 위해 외부에 단열 처리되어 있습니다. | |
보강 리브 | 에어 덕트 외부를 강화한 스테인리스 스틸 소재는 공기 흐름 중 에어 덕트의 진동을 줄여줍니다. | |
소프트 연결 | 고온 및 NMP 내식성, 팬과의 연결부에 설치되어 움직이는 부품으로 인한 공기 덕트의 진동을 줄입니다. |
