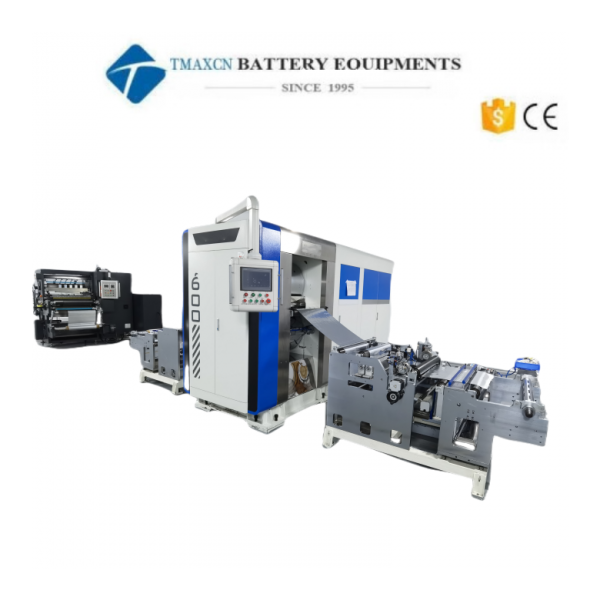

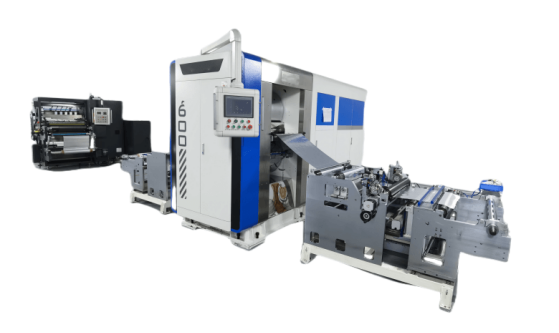

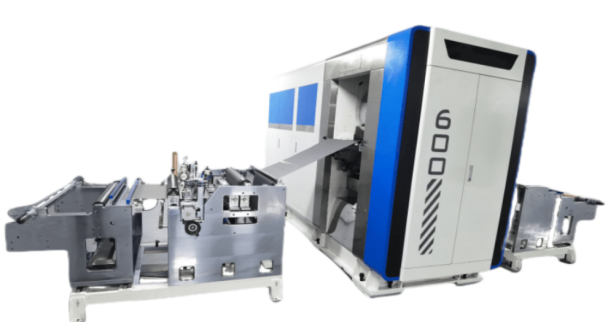

배터리 생산 라인용 가열 기능이 있는 Dia600*700mm W 캘린더 기계

1. 장비 기능:

1) 기계는 45 # 강철 프레임, 대형 슬라이더 구조, 큰 베어링 용량, 작은 변형, 큰 구름력 및 높은 구름 속도로 일체형으로 주조됩니다;

2) 일정한 압력과 제한된 간격 누름 모드를 채택하고 간헐적으로 코팅 된 배터리 전극을 지속적으로 누를 수 있습니다. 압력이 안정적이고 롤러 원통도가 높으며 롤링 조각이 균일하며 변형이 적습니다. 생산 효율성을 크게 향상시키고 직원 업무량을 줄입니다;

3) 가장자리 절단, 방진 장치 및 블레이드 브러싱 기능이 있습니다;

4) 롤러 표면 청소 메커니즘의 기능이 있습니다;

5) 편차 보정 장력 제어 풀기 및 테이프 접합을 위한 플랫폼이 있습니다;

6) 편차 보정 장력 제어 와인딩 포함;

7) 폴 조각 완충 장치가 제공됩니다;

8) 롤 제거 장치 포함;

9) 전기 펌프 가압 시스템은 인간-기계 인터페이스 터치 스크린을 통해 오일 실린더의 리프팅을 제어하여 롤러의 리프팅을 구동합니다;

10) 롤 오일 압력을 변경하기 위한 인간-기계 인터페이스 조정을 통한 정압 자동 제어;

11) 롤 이동 값이 인간-컴퓨터 인터페이스 화면에 표시됩니다;

12) 인간-기계 인터페이스 입력 조정은 유압 롤 정렬기의 롤 간 간격을 변경합니다.

2. 작업 모드:

장력 풀기 → 편차 보정 → 테이프 수용 플랫폼 → 트리밍 먼지 제거(먼지 흡입) → 폴 피스 완충 → 장력 분리 → 롤링(나이프로 상하 롤링) → 폴 피스 완충 → 편차 보정 → 장력 감기

3. 장비 사양:

1) 롤러 크기: Dia 600mm * W700mm;.

2) 롤링 속도: 2 -12r/min, 무한 가변;

3) 롤링 선형 속도: 2-22m/min

4) 최대 작동 압력: 500KN-6000KN;

5) 전원 공급 장치 요구 사항: 380V/50Hz, 전력: 23KW;

6) 압축 공기: 압력 0.5Mpa~0.7Mpa, 유량: 0.04M /min³

7) 장비의 총 무게: 약 17T,

장비 설치 지반의 하중 지지 요건: >2.5T/m2, 장비 바닥에 베이스 플레이트 배치.

8) 장비 크기: 약 3300mm L*W 1080mm * 2100mm H,

생산 라인의 전체 크기: 약 7000mm L * 3300mm W * 2100mm H

4. 장비 성능 지수:

5. 장비의 주요 부품 구성:

6. 장비 매칭:

전극 연속 압연 생산 라인은 주로 언와인더, 트리밍 디더스터, 오일 압력 롤러 카운터, 와인더, 전기 제어 시스템, 전기 부스터 펌프, 편차 보정 장치 등으로 구성됩니다.

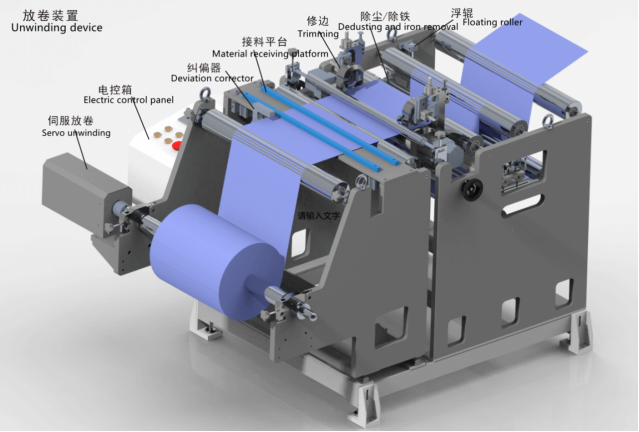

1. 풀기:

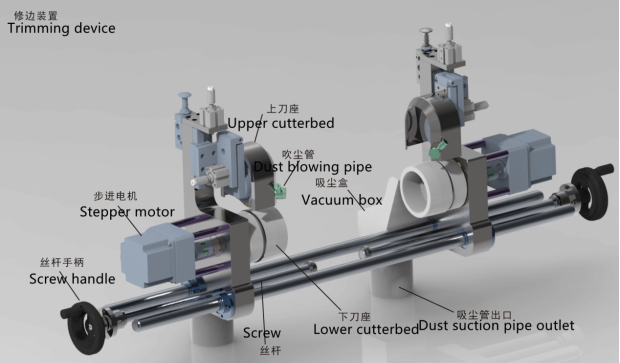

2. 트리밍 먼지 제거제:

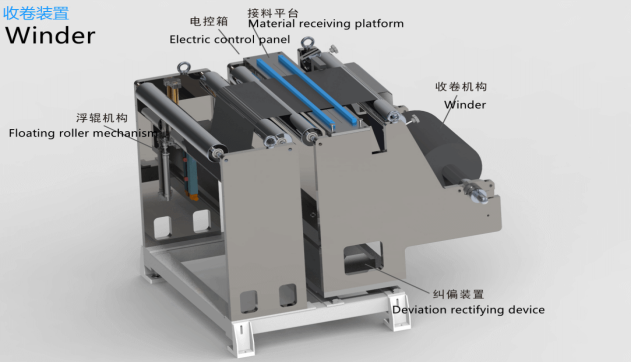

3.와인더:
