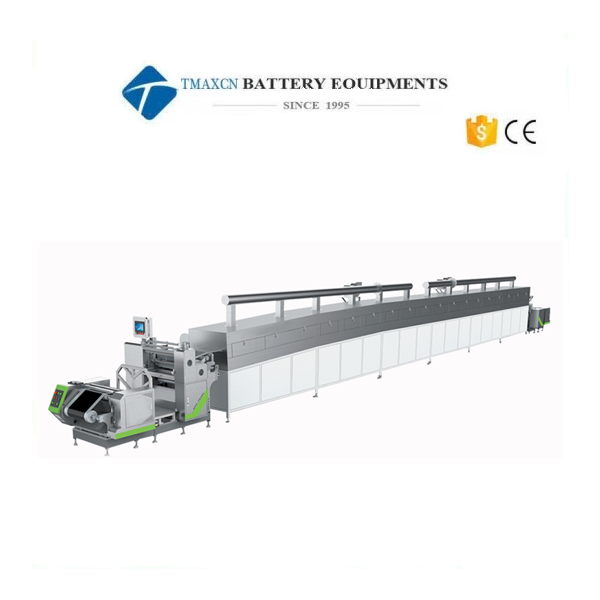

배터리 생산 라인용 정밀 압출 단면 슬롯 다이 코팅기

담당자: David Yuan

연락처:+86 18659217588

우편:David@batterymaking.com

  • 상표 :

    TMAX
  • 품목 번호:

    TMAX-XHPT-5063-MM
  • 결제 :

    L/C, T/T, 웨스턴 유니온, 페이팔
  • 인증서 :

    CE ROHS 인증서
  • 리드 타임 :

    5일
  • 제품 정보

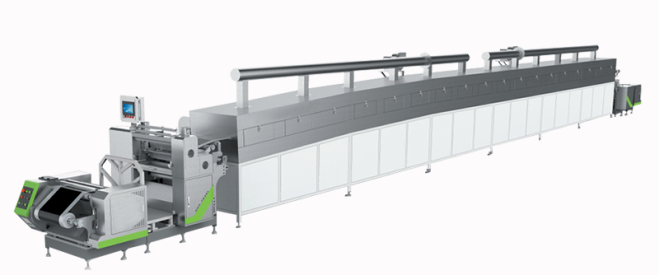

배터리 생산 라인용 정밀 압출 싱글 사이드 슬롯 다이 코팅기




1. 프로세스 흐름

풀림 장치에 놓인 극판의 기본 재료는 자동 보정 후 풀림 장력 시스템으로 들어가고, 풀림 장력을 조정한 후 코팅 헤드로 들어갑니다. 극판은 코팅 시스템의 설정 절차에 따라 코팅됩니다. 코팅된 습식 전극 조각은 오븐에 들어가 뜨거운 공기에 의해 건조됩니다. 건조된 극 조각의 장력은 장력 시스템에 의해 조정되고 감는 속도는 코팅 속도와 동기화되도록 제어됩니다. 폴 피스는 정류 시스템에 의해 자동으로 정류되어 설정된 위치에 유지되고 와인딩 장치에 의해 감겨집니다.



2. 장비 구성

1) 풀기 메커니즘

2) 코팅 메커니즘

3) 오븐

4) 내보내기 정류 메커니즘

5) 방전 메커니즘

6) 와인더 메커니즘

7) 전기 제어 시스템

8) 정밀 공급 시스템



3. 주요 매개변수

순번.

프로젝트

매개변수

비고

1

일반 코팅 속도

≤24m/min

일반적인 코팅 속도는 재료 시스템, 코팅 두께 및 고체 함량과 관련이 있습니다.

2

코팅 속도 정확도 오류

≤0.1m/min


3

코팅 폭

≤650mm


4

코팅 길이(싱글 피스)

≤2500mm


5

코팅 기계 속도

40m/분


6

코터의 전체 길이

≤43m

구성과 큰 관계가 있습니다.

7

장비 공기 압력

0.6~0.8 MPa

건조하고 불순물 없음

8

단면 코팅 건조 두께 오류

Li(NiCoMn)O2,

LiFePO4,

코발트±2μ

(Mn±2μ)

가장자리, 머리 및 꼬리 8mm는 제외됩니다.

9

양면 코팅 건조 두께 오류

Li(NiCoMn)O2,

LiFePO4,

코발트±3.0μm

(Mn±3μ)


10

단일 칩의 단일 측면 중량 오류

±1.5%

측정 방법(그림 B)

11

최소 코팅 길이

20mm


12

싱글 폴 조각의 최소 길이 치수

50mm

(한 번의 코팅과 틈새)

13

단일 이중 세그먼트 폴 조각의 최소 길이 치수

100mm

(두 번의 코팅과 틈새)

14

전극 헤드와 테일의 단면 두께 오차

-10μm~ +5μm


15

간격 코팅 최소 간격

10mm

코팅 속도는 속도가 빠를수록 최소 간격이 커집니다.

16

코팅 길이의 정확도 오차

±1.0mm

3000mm 이내

17

앞면과 뒷면 코팅의 오버랩 오류

±0.5mm


18

앞면과 뒷면 코팅 가장자리의 오버랩 오류

±0.5mm


19

와인딩의 에지 균일성 오류

± 1mm

(5턴 후 계산 시작)

Φ 500mm 롤
