상표 :
TMAX품목 번호:
TMAX-5V100A-48결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

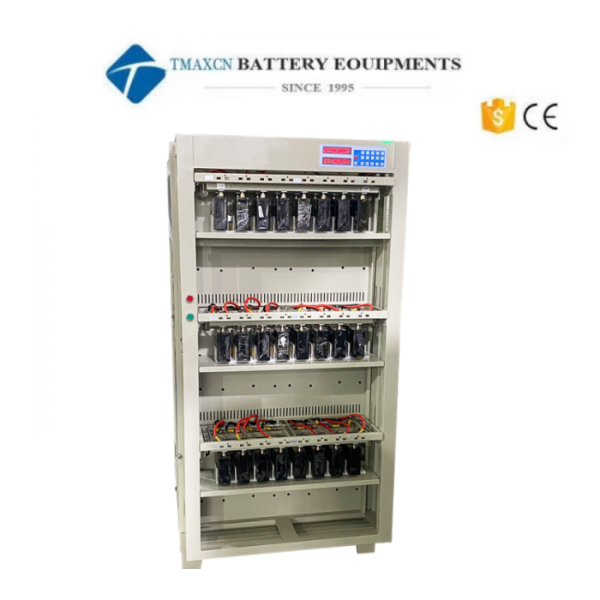

5일5V 100A 48채널 프리즘 셀 SEI 형성 및 셀 용량 등급 기계
Ⅰ、제품 설명:

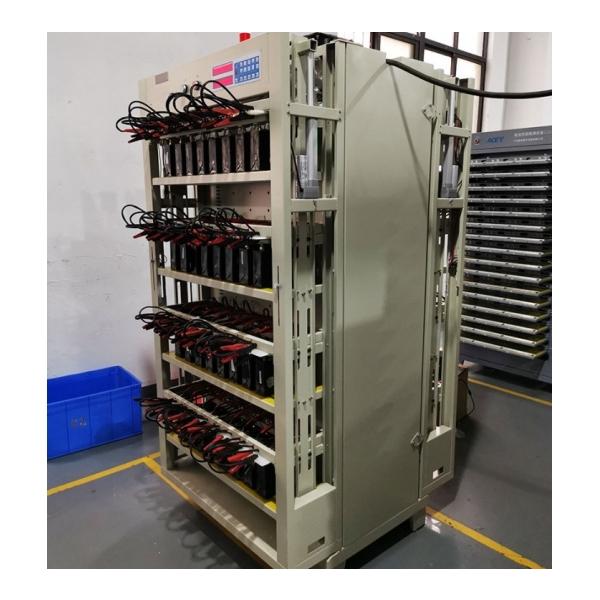

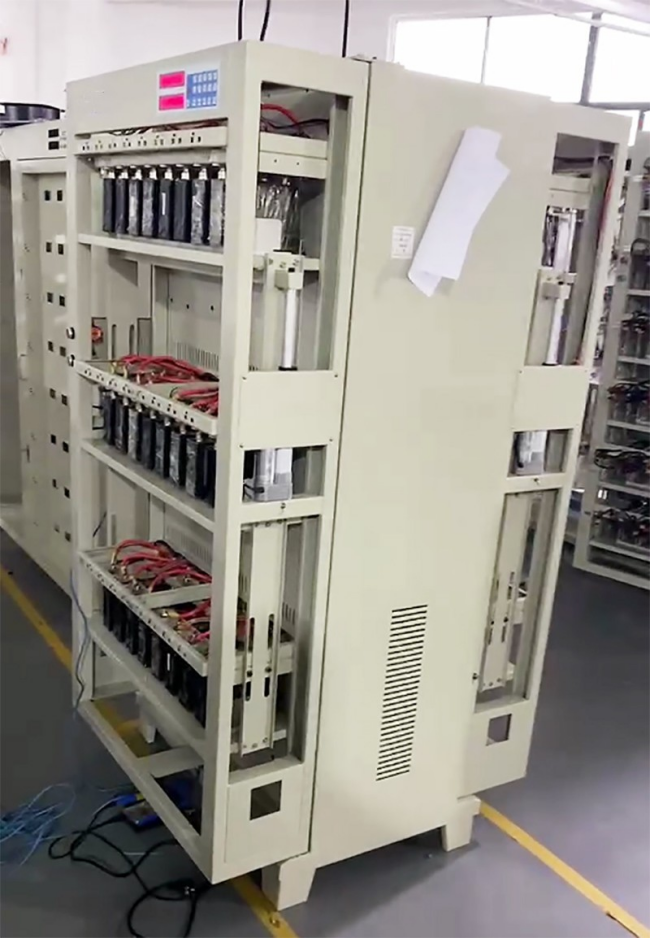

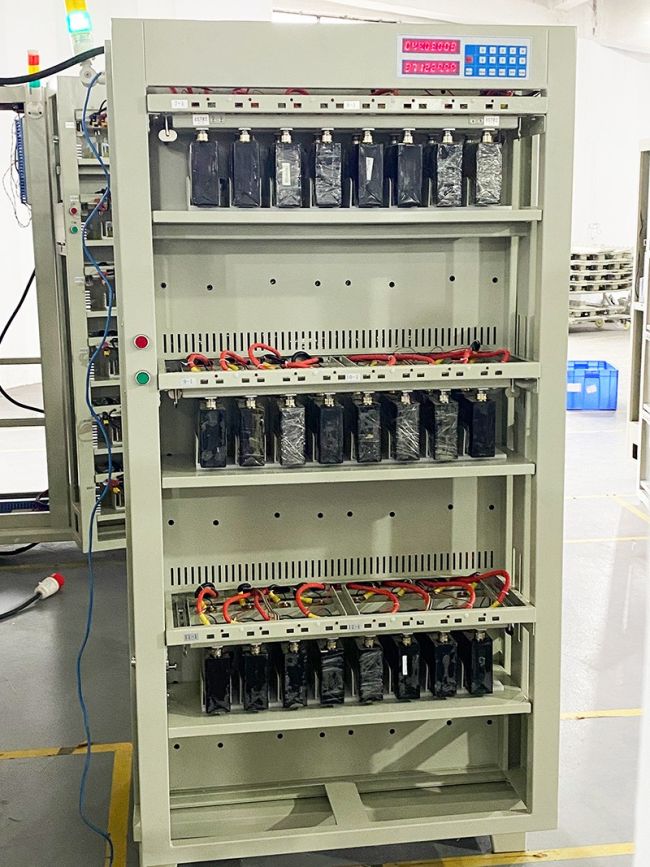

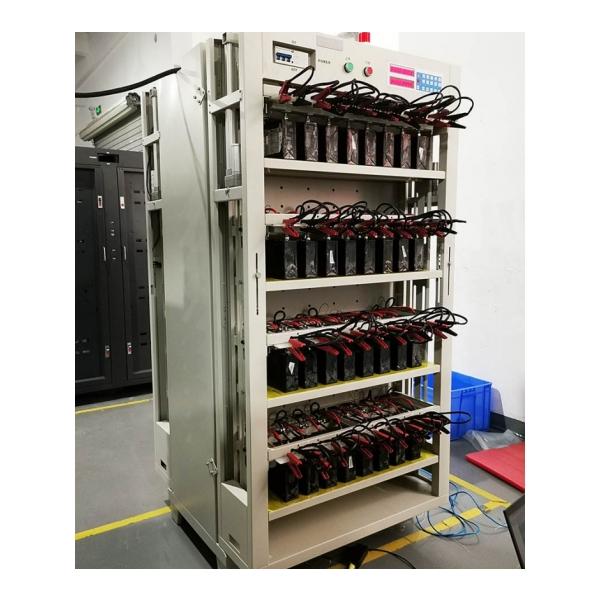

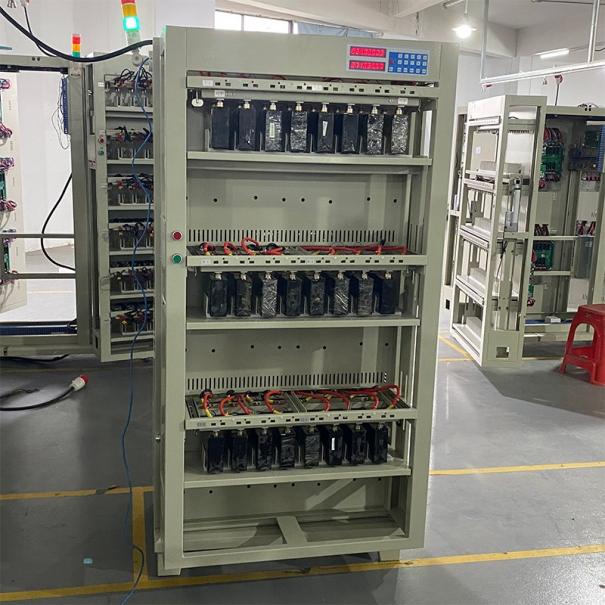

배터리 셀 형성 및 등급 시스템은 주로 컴퓨터, 통신 인터페이스 및 배터리 테스트 캐비닛으로 구성됩니다. 배터리 테스트 캐비닛은 지그와 지그를 배치하기위한 보드 본체, 정전류 및 정전압 소스, 샘플링 회로, 용량 제어 회로 분할, 마이크로 컨트롤러 및 제어판으로 구성됩니다. 주로 전원 배터리 용량 분리, 용량 테스트 및 사이클 수명 테스트에 사용되며 전원 배터리의 요구를 충족시키기 위해 전원 배터리 테스트 장비 분야의 주류입니다.
Ⅱ, 장비 특징 및 외관 구조
시스템 기능:
단일 지점 독립, 독립 정전류 및 정전압 소스, 충격 없이 안정적입니다. 시작, 중지, 일시 중지, 재개 및 보호와 같은 기능을 구현할 수 있습니다.
장비 정확도는 0.05%, 데이터 기록 시간은 1초/회이며 안정성이 높습니다.
이 소프트웨어는 강력한 기능과 친숙한 인간-기계 인터페이스를 갖추고 있습니다.
높은 측정 정확도를 보장하는 4선식 테스트 인터페이스. 유지 관리가 쉬운 모듈식 설계 개념.

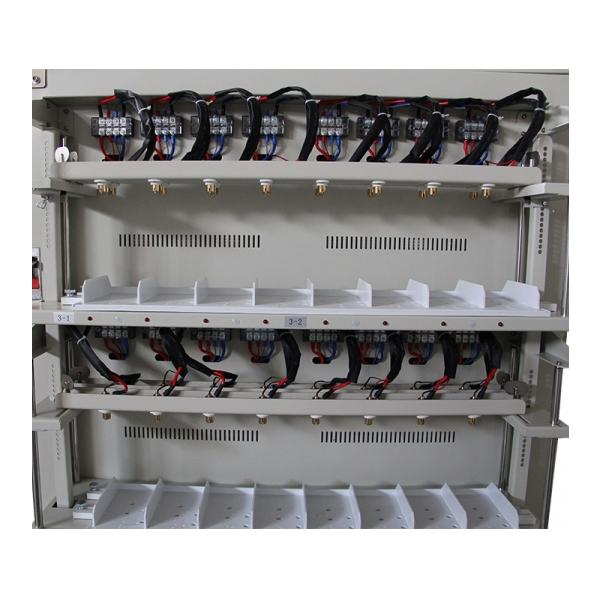

Ⅲ, 장비 구조:
1. 독립적인 CPU 보드, 이중 키보드 보드, 전체 캐비닛의 통합 전송 제어;
2.8채널 정전류 및 정전압 제어 모듈;
3. 양방향 AC/DC 인버터 모듈;
4. 트레이형 자동 클램핑 및 클램핑(실린더) 모드.
Ⅳ, 시스템 구조 및 작동 원리: Ⅶ.
시스템 구성
1. 리튬 배터리는 용량 장비로 변환됩니다.
2. USB 인터페이스가 있는 컴퓨터(개인 지참).
3.USB-485 인터페이스 변환기 또는 5가지 유형의 통신 회선 및 크리스탈 헤드.
4. 배터리 스캔 시스템.
5.TMAX 제품 소프트웨어.
Ⅶ, 사양:
장비 구조 | |
디바이스 채널 수 | 전체 기계에는 48개의 채널이 있습니다. |
외부 치수 | 폭 1009mm × 길이 800mm × 높이 1843mm |
섀시 색상 | 표준 회색 검정(사용자 지정 가능)) |

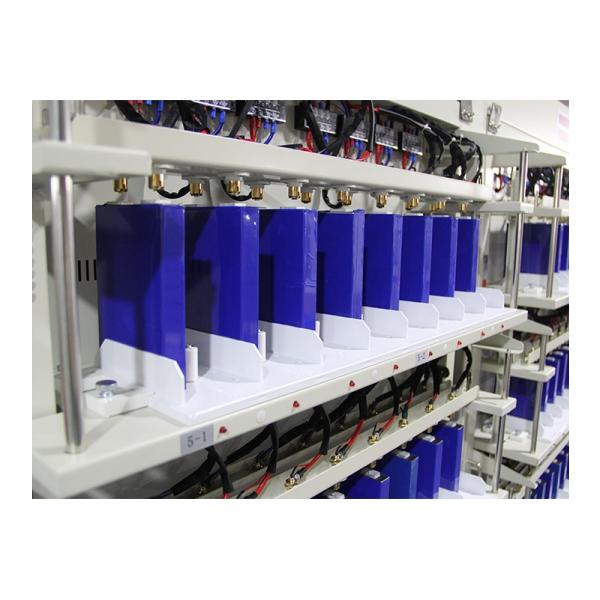

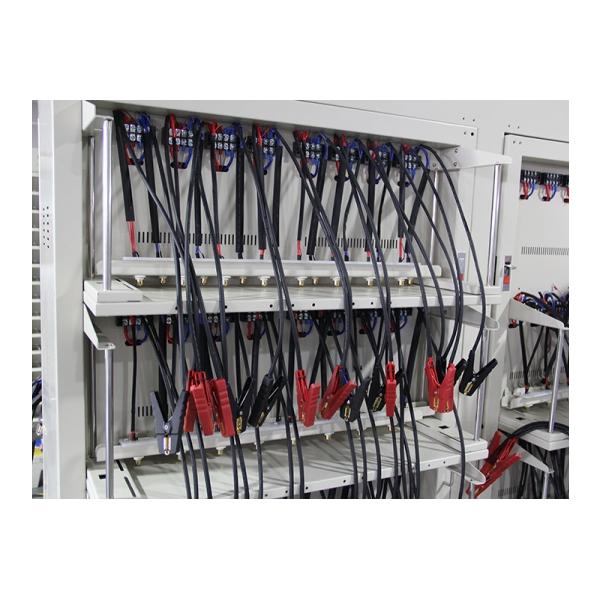

고정 양식 | 전원 배터리 플랫 헤드 클램프 |
클램프 간격 | 81mm |
지원 배터리 사양 | 배터리 호환 길이 90-220mm, 두께 15-70mm, 높이 80-230mm, 배터리 |
귀 60-150mm | |
채널 제어 모드 | 각 배터리에는 완전히 독립적인 정전류 정전압 소스가 있어 안정적이고 충격이 없습니다. 실현 가능한 시작 |
이동, 중지, 일시 중지, 계속 및 보호 | |
각 채널에는 독립적인 정전압, 정전류 하드웨어 제어 회로가 있습니다. | |
각 채널 충전 전류, 방전 전류 정확도를 소프트웨어로 자동 보정할 수 있습니다. | |
작동 전원 공급 장치 | 3상 5선식 시스템 AC380V ± 10%, 50HZ |
역률 | ≥ 0.99 |
AC 전류 왜곡률 | ≤ 2% |
전력 부서 효율성 지수 | 충전 ≥ 80%, 방전 ≥ 75% |
작동 전력 소비 | ≤ 29KW |
장비 고장률 | <1% |
작업 환경 | 온도 -10~40, 상대 습도 80% |
방열 모드 | 자연 공기 흡입, 상향 배기 |
화재 경보기 | 선택 사항 |
전원 부품 보호 기능 | 1. 계통 전압 오버런 보호 |
2. 전력망 주파수 오버런 보호 | |
채널 매개변수 | |
전압 측정 범위 | DC 0~5V |
배터리 전압 범위 | 충전 DC 0~4.5V; 방전 DC 4.5~1.5V |
일정한 전압 범위 | DC 2~4.5V |
전압 정확도 | ±(0.5 판독값 ‰ +0.5 ‰ 가득 차 있음) |
전압 제어 해상도 | 0.1mV |
전압 샘플링 해상도 | 0.1mV |
전압 안정성 | ≤(± 1mV) |
현재 범위 | 충전 DC 200mA ~ 100A, 방전 DC 200mA ~ 100A |
현재 정확도 | ±(0.5 판독값 ‰ +0.5 ‰ 가득 차 있음) |
현재 제어 해상도 | 1mA |
현재 샘플링 해상도 | 0.1mA |
현재 안정성 | ≤(± 1mA) |
현재 상승 시간(90% 부하) | ≤ 50MS |
채널 시작 시간(90% 로드) | ≤ 50MS |
소프트웨어 기능 | |
제어 모드 | 컴퓨터로 제어되는 장비 작업, 전체 캐비닛 제어, 스캐닝 시스템 포함 |
통신 모드 | 485 직렬 포트 통신(전송 속도 57600 )/ TCP 통신 |
프로세스 설정 | 최대 32단계, 256주기를 설정할 수 있습니다. |
충전 모드 | 정전류, 정전압, 정전류 및 정전압 |
충전 종료 조건 | 전압, 전류, 시간, 용량, -△V |
방전 모드 | 정전류, 정전력, 정저항 |
