프리즘 배터리 블루 필름 커버링 기계

1, 장비 소개:

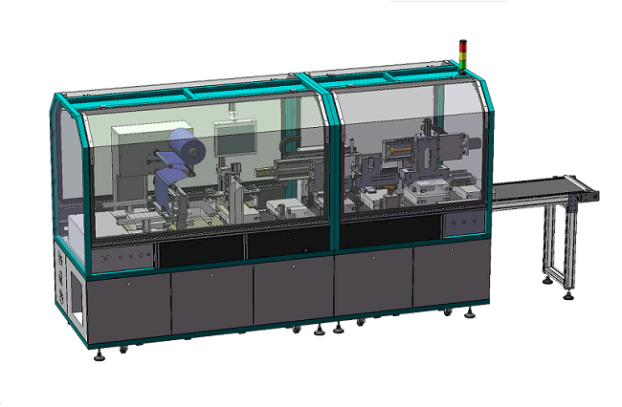

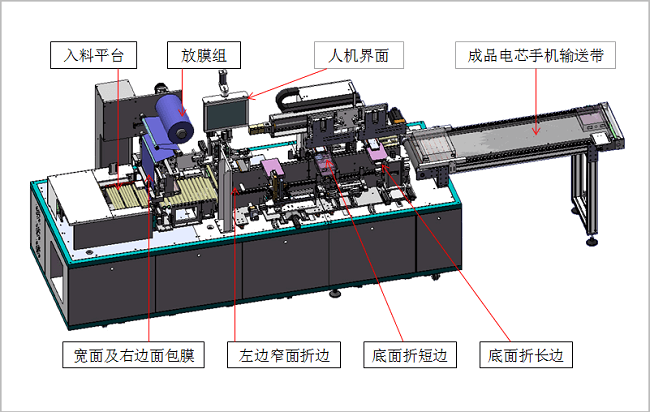

1.1완성된 기계의 다이어그램

      (기계의 외피는 알루미늄 프로파일 + 아크릴을 채택합니다.

入料平台：피드 플랫폼:

放膜组：영상 릴리스 그룹:

人机界面：인터페이스:

成品电池输送带：완성된 배터리 컨베이어 벨트:

宽面及右边面包膜：넓은 면과 오른쪽 빵 필름:

左边窄面折边:왼쪽 좁은 밑단:

地面折短边：지면을 접은 짧은 가장자리:

底面折长边：하단 접힌 긴 가장자리:

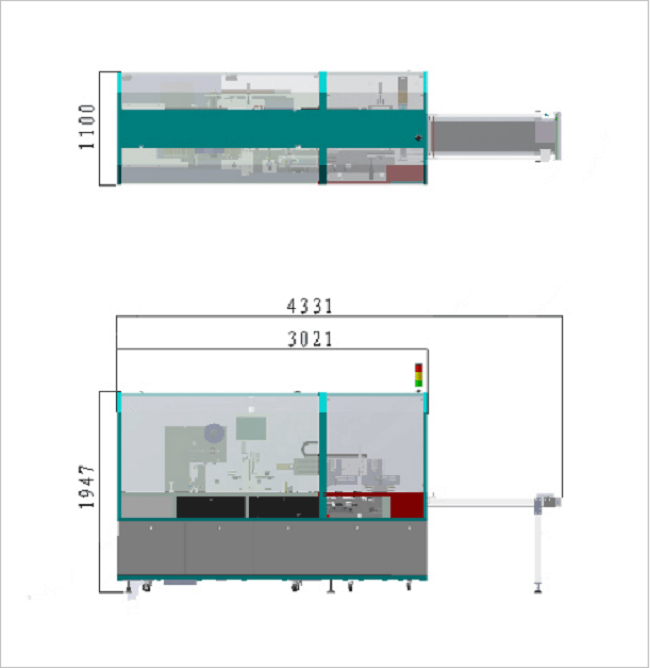

1.2 외관 차원

       4350mm(L)×1100mm(W)×1950mm(H)

1.3 장비 소개

이 장비는 각형 배터리 셀의 코팅에 적용할 수 있습니다. 전체 셀의 표면에 절연 접착제 층을 덮고 붙여 셀을 더 잘 보호하고 단락을 방지 할 수 있습니다. 수동으로 배터리 전원을 켜고 배터리를 수거합니다.

1.4 접착제 코팅의 원리와 효과

1.4.1 접착 필름은 배터리의 높이 방향을 따라 모든 면을 감싸고 측면을 밀봉합니다(그림 1 및 참조).

(그림 1)	(그림 2)

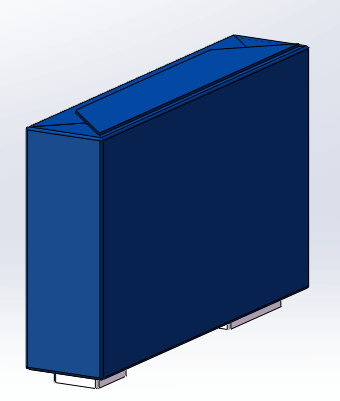

1.4.2 배터리 바닥은 "Y"자 모양으로 밀봉되어 있으며, 짧은 면이 먼저 밀봉된 다음 긴 면이 밀봉되어 있습니다(그림 3 참조).

 그림 3

1.5 프로세스 특성

1.5.1크기 조절 가능, 조절 가능 범위 : 85mm ~ 220mm (H) * 130mm ~ 200mm (W) * 20mm～60mm（T）

1.5.2 캡슐의 기포 : 주름, 들여 쓰기, 플랜지 또는 손상 없음; 기포 ≤ 5mm, 각 전면의 기포 수는 ≤ 5이고 각 측면의 기포 수는 ≤ 3입니다. 코팅 과정에서 배터리를 손상 시키거나 절연 필름을 긁지 마십시오;

1.5.3 코팅 정확도: ± 0.5mm(배터리 표면에 공백 없음), 오버랩 조정 가능: 5mm-10mm

1.5.4 합선 및 긁힘을 방지하기 위해 배터리와 접촉하는 부분을 절연 처리하세요;

1.6 수신 자료

절연 필름/접착제: 고객의 요구사항에 따름

1.7 기관의 특성

1.7.1 배터리와 접촉하는 부분은 비금속 재질로 설계되었습니다;

1.7.2 배터리와 접촉하는 모든 부품에는 단락 보호, 비상 정지 보호 및 전원/가스 차단 보호 기능이 있습니다;

1.7.3 코팅 작업은 배터리를 손상시키지 않습니다.

1.7.4 배터리와의 접촉 부분은 비금속 재질로 되어 있습니다;

1.7.5 장비 작동 상태 표시(3색 표시등);

1.7.6 전체 장비와 취약한 부품을 위해 충분한 유지보수 공간을 확보해야 합니다.

2, 장비 사용 환경

3, 기술 매개 변수

4, 장비 원리 및 주요 구조

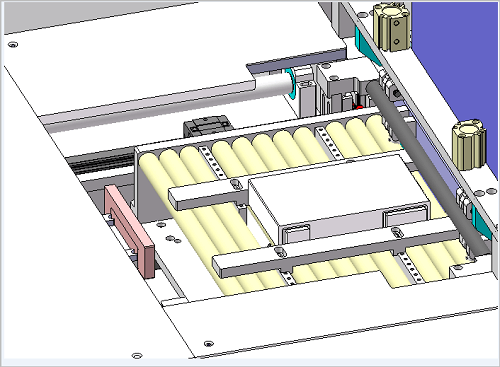

4.1 수동 공급(그림 4)

수동으로 셀을 공급 테이블에 놓고 에어 실린더를 사용하여 전기 셀을 자동으로 보정하고 서보 모터를 통해 전기 셀을 다음 스테이션으로 밀어 넣습니다.

(그림 4)

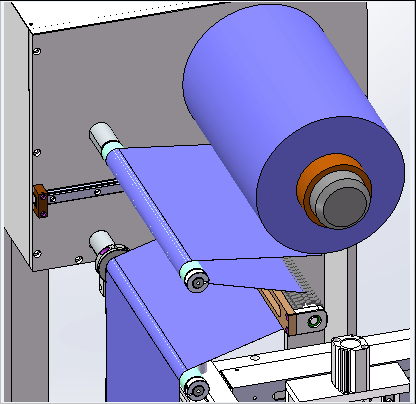

 4.2 블루밍 필름 메커니즘(그림 5)

장력 메커니즘을 통해 파란색 필름이 풀려 안정적인 필름 풀림을 실현합니다.

(그림 5)

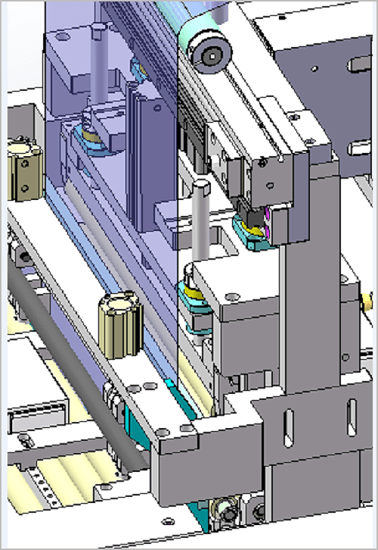

4.3 넓고 좁은 브레드 블루 필름 메커니즘(그림 6)

서보 푸시 전기 코어를 채택하고 에어 실린더 + 서보 및 정밀 메커니즘을 통해 필름 드로잉, 코팅 및 절단 작업을 완료하여 넓고 좁은 빵 블루 필름을 실현합니다.

(그림 6)

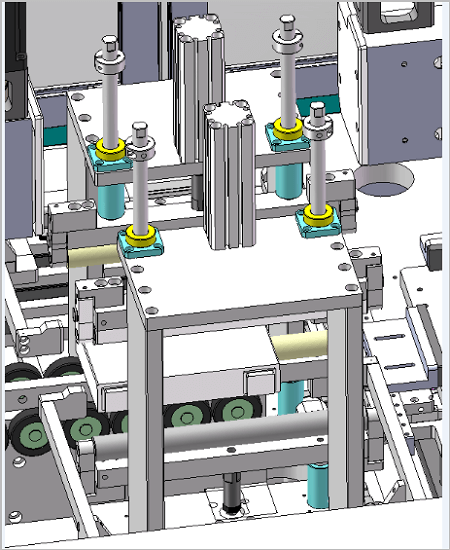

4.5 밑단(그림 7)

정밀 고정 장치를 사용하여 전기 코어를 배치하고 실린더 접기 메커니즘과 함께 전기 코어의 하단 접기(상단 접기 제외)를 완료합니다.

(그림 7)

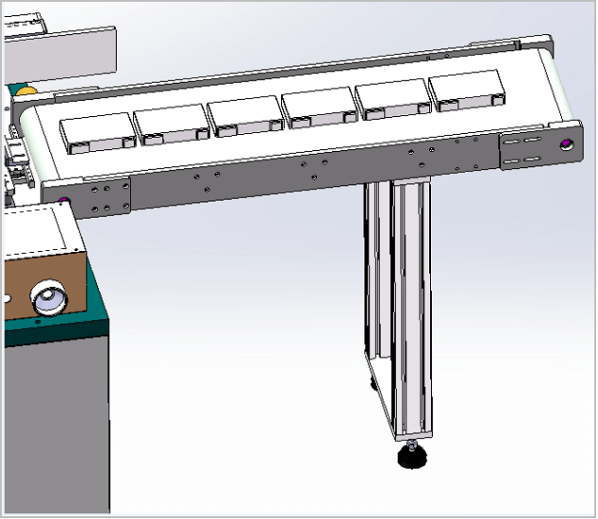

4.6 셀 수집 구조(그림 8)

모터 구동 벨트를 통해 전기 코어를 하나씩 순서대로 배치하고 수집합니다.

(그림 8)

5, 주요 부품 브랜드
