프리즘형 배터리 NMP 재활용 시스템

1장 장비 소개

      1      , NMP 복구 시스템의 작동 원리

NMP 회수 시스템은 NMP의 물리적 특성을 이용하고 다단계 응축을 채택하여 완전히 응축하고 회수를 실현합니다. 코터에서 배출되는 폐가스의 온도는 약 120 ℃입니다. 회수 시스템을 통해 온도를 약 25 ℃까지 낮출 수 있으며, 이는 NMP의 95 % 이상을 냉각 및 회수 할 수 있습니다.

2, 시스템 특성

2.1, 효과가 좋고 용매 회수가 95 % 이상에 도달 할 수 있습니다. 회수 된 NMP 폐액의 순도는 80 % 이상에 도달합니다;

2.2, 에너지 절약. 시스템 자체의 에너지 소비량은 4.0kw/h에 불과합니다(50000m3/h 풍량과 20m 미만의 공기 덕트 길이를 예로 들어). 지금까지 모든 NMP 회수 시스템에서 전력 소비가 가장 낮은 장비이며 국가 환경 보호 부서에서 권장하는 제품입니다;

2.3, 장기 안정성 : 당사에서 생산하는 NMP 회수 시스템은 3 년 이내에 성능 (회수율, 회수 농도)이 저하되지 않고 안정성이 최상의 상태에 도달하도록 보장 할 수 있습니다;

2.4, 안전 성능이 좋습니다. 장비에는 특별한 오류 처리 설정이 있습니다. 갑작스러운 결함이 있더라도 역류, 질식 및 기타 사고가 발생하지 않아 코터의 정상적인 작동에 영향을 미칩니다.

3, 기술 요구 사항

4, 프로세스 성능 요구 사항

제2장 시스템 설계

1, 디자인 매개변수

배기 온도: 120℃

처리 풍량: 50000m /h3

복구율: ≥95%

회수된 폐액의 농도: 80% 이상

배기가스 배출 농도: 200ppm 미만

2, 기술 프로세스

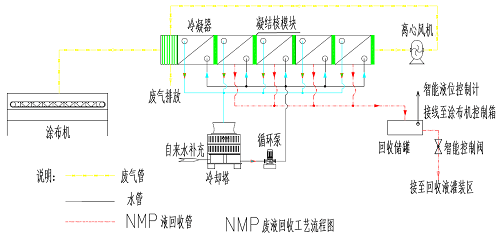

프로세스 흐름도는 다음과 같습니다:

3, 프로세스 설명

3.1, 열교환 처리

코터에서 나오는 온도는 약 120℃입니다. 열교환 후 약 100℃의 폐가스가 NMP 응축기로 유입되어 응축 및 NMP 회수를 실현합니다.

3.2, 장비 크기

메인 리트랙터의 크기는 2200mm x 1650mm x 2100mm (L * W * H)입니다.

냉각수탑 크기: 베이스 직경: 1200mm, 높이: 1900mm

저수지 크기: 1400mm x 1200mm x6000mm(L*W*H)

(참고: 실제 생산량에 따라 다름); 총 무게는 약 1.2톤, 작동 무게는 약 3.0톤입니다.

회수 장비의 공기 덕트는 크기 : 300mm x300mm x 0.6mm (두께)의 흰색 철제 가죽 파이프를 채택합니다.

파이프 섹션과 파이프 섹션 사이의 연결부는 고온 실리카겔로 밀봉되어 있습니다.

수도관에는 PPR 파이프가 채택되었습니다.

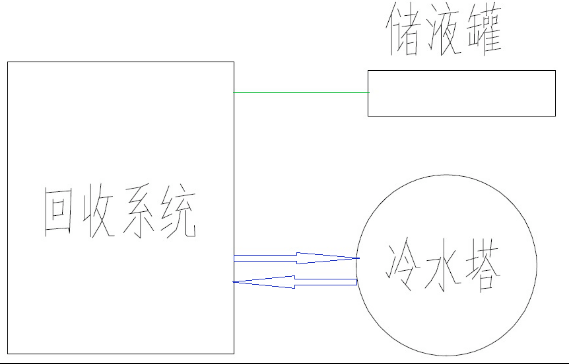

3.4, 재활용 시스템 배치 계획

3.5, 복구 프로세스 파이프라인 다이어그램

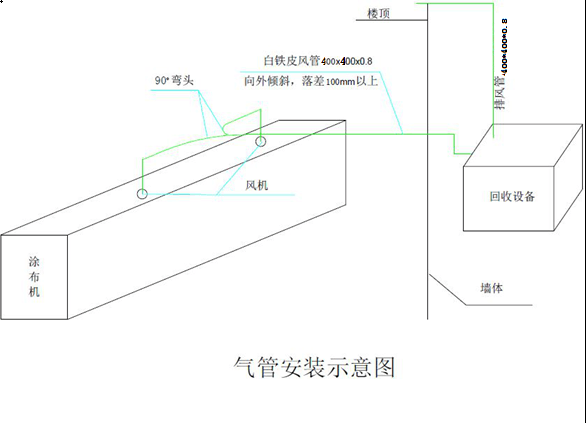

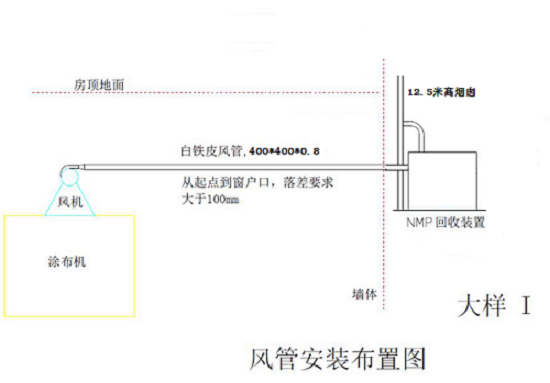

3.6 공기 덕트 설치 레이아웃 다이어그램

4, 시스템의 주요 장비

5, 전기 설계

5.1 전기 부분(기능 및 구현 모드)

슈나이더 에어 스위치, AC 접촉기 및 열 릴레이, 전기 조절 공기 밸브, 친트 위상 시퀀스 보호 릴레이 및 시간 릴레이가 채택되었습니다.

5.2 안전 관리

(1) 온도 알람이 장착된 자동 제어 시스템 및 연동 시스템을 설계합니다.

(2) NMP 폐액 전송은 액체 레벨 감지 및 경보의 지능형 모드를 채택합니다. 액체 저장 탱크는 지붕에 배치되고 부식 방지 알루미늄-플라스틱 파이프는 고객이 지정한 장소에 연결됩니다. 액체 레벨 감지는 액체 저장 탱크에서 사용되며 액체 레벨이 지정된 높이에 도달하면 경보가 실현됩니다. 알람 소형 전기 상자 장치는 코터의 헤드 위치와 폐액 충전 위치에 각각 배치 된 다음 지붕의 폐액은 충전 위치의 수동 밸브를 통해 아래층 충전 배럴로 이송됩니다.

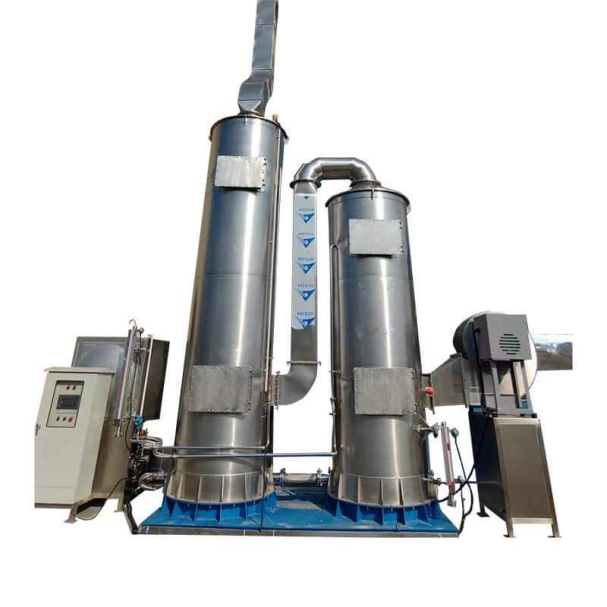

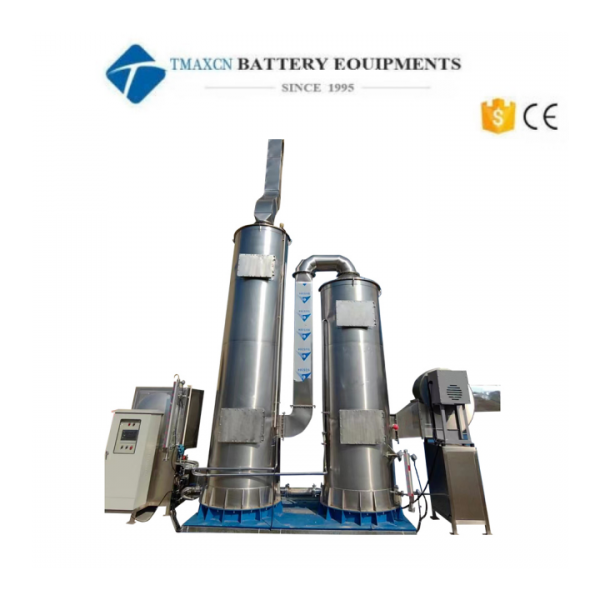

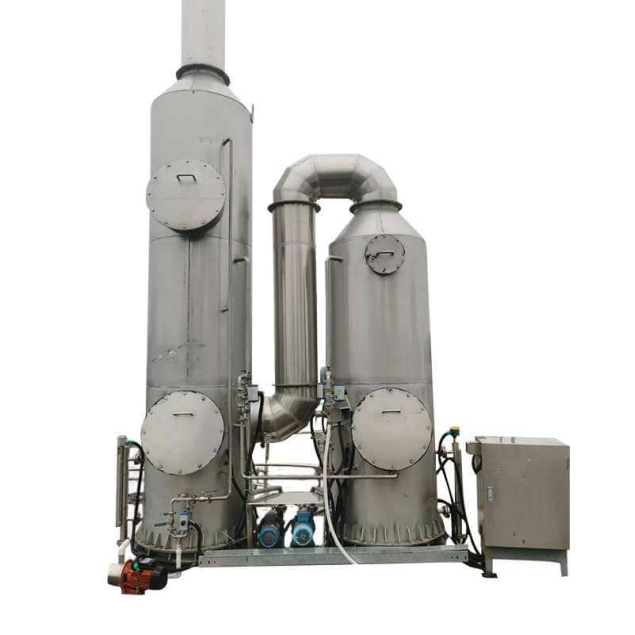

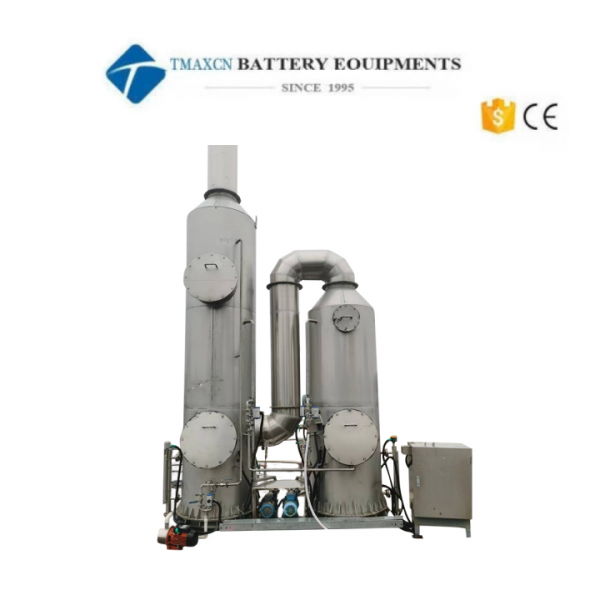

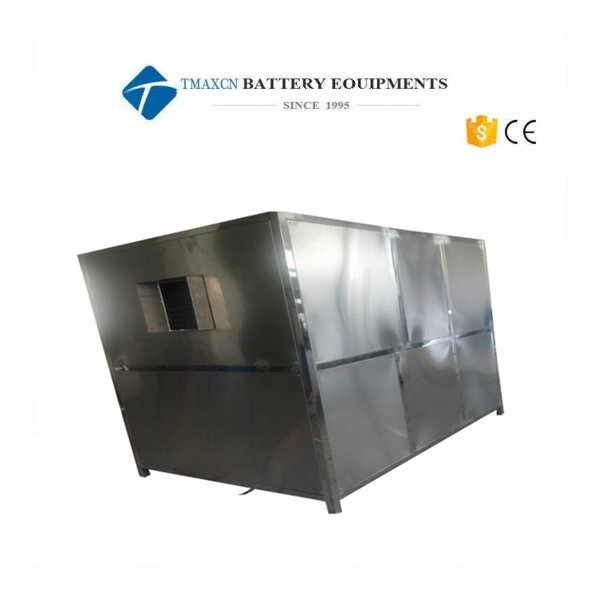

6. 제품 이미지:
