상표 :
TMAX품목 번호:
TMAX-XFZH100결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :
5일100 리터 행성 분산 진공 믹서
1 、기능:
어플리케이션
모든 종류의 일반적인 배터리 분말 및 액체를 혼합 및 분산하고 최종적으로 균일 한 배터리 슬러리를 얻습니다. 고점도 공정에 매우 적합합니다.
적용 가능한 작업 조건 점도 범위 ≤ 1.2 million CP.
2、장비의 주요 매개 변수:
하부 배럴 부품
*설계 총 부피: 140 L
*유효 부피: 45-100L
*용기 내경: 596mm
*용기 깊이: 500mm
*용기 재질: 304 접촉 소재
*온도 조절 재킷 유형: 냉각 또는 가열을 위한 드럼 벽면의 단일 레이어 재킷; 냉각 또는 가열을 위한 드럼 바닥의 단일 재킷
*온도 조절 재킷 인터페이스: 온도 조절 재킷 인터페이스: G1”, 퀵 오픈 커플링 포함, 재킷 압력 ≤ 0.4MPa
*온도 조절 재킷 순환 시스템: 사용자가 제공. 재킷 입구 온도 ≤ 8℃, 냉각수 유량> 40L/min 권장
* 배출 형태 : 배럴 하단에 “G1- 1/2”3 피스 배출 볼 밸브가 있습니다
* 설계 주변 온도 : - 10 ～ + 120 ℃
*이동 모드 : 캐스터 이동
믹싱 부품：
*작동 주파수: 11KW
*교반 패들 속도: 5-52rpm
*플래닛 박스 속도: 3-30rpm
*믹싱 패들 직경: 338mm
*믹서 임펠러 유형 : 나선형 튀김 반죽 트위스트 주조 및 가공으로 90 ° 나선형을 보장합니다.
*믹싱 패들 재질: 304
*믹싱 패들 선형 속도: 0.09-0.9 m/sec.
*교반 패들 수: 7 ±1mm
*패들과 배럴 벽 사이의 거리: 5 ± 1mm 5 ± 1mm
*교반 패들과 배럴 바닥 사이의 거리: 4 ± 1mm 4 ± 1mm
분산 부품：
*작동 주파수: 5-65hz
*분산 전력: 15KW
*분산 속도: 273-3575rpm
*분산판 직경: 125mm
*스타일: 지그재그 디스크
*분산판 재질: 304
*선형 분산 속도: 1.8-23 m/s
*분산 디스크 개수: 4
*분산 샤프트 개수: 2
벽 스크래핑 부품：
*벽 스크래핑 브래킷 재질: 304
*벽 스크래퍼 재질: PTFE
*벽 스크래핑 속도: 유성 박스의 속도와 동일
*탈착 가능 여부: 탈착 가능한디자인 (고점도 공정에서는 벽 스크래핑을 반드시 제거해야 함)
베이스 및 리프팅 부품：
*구성부품 재질: 고강성 구조용 탄소강
*리프팅 모드: 유압 실린더
*리프팅 가이드: 고정밀 선형 가이드 레일
*리프팅 스트로크: ≤ 570mm
상부 배럴 부품：
*상부 배럴 재질: 304
*분말 주입구: DN150 DN150, 사이트 글래스를 통한 빠른 설치
*액체 공급 포트: ISO 1” 한 번의 빠른 설치
*거울 포트: DN90 강화 유리 거울 1개
*진공 포트: G 3/4” 1개
*배기 포트 G 3 / 4 “1개
*M14 진공 측정기 포트 × 1.5 one metric internal thread interface
제어 시스템：
*전기 캐비닛: 주파수 변환기와 같은 저전압 전기 부품을 배치하는 데 사용됩니다
*수동 조작 패널: 버튼, 손잡이, 기구 등을 배치하는 데 사용됩니다.
*전원 공급: AC 3 × 380V ±5%, 50Hz
*제어 방식: 전기 제어 + 유압 제어
*전원 제어 및 속도 조절: 주파수 컨버터 시동 및 제어
*냉각: 공냉식 및 액체 냉각식
*작동 모드 : 전기 제어 캐비닛 상단 패널의 해당 버튼 + 노브
*디지털 온도 표시 테이블: 재료 온도
*비상 정지 버튼: 1개
*경보 시스템 : 과열 경보, 과열 경보 종료, 경보 종료
*속도 표시: 패널 테이블에 표시 속도
*전원 표시 : 1개
*타이머 : 분산 및 혼합을 동시에 제어
*참고: HMI 시스템 구성을 선택하면 제어 시스템의 관련 내용이 터치 스크린에 통합되어 제어할 수 있습니다.
안전 인터락 시스템：
*비상 정지: 비상 정지 스위치를 누르면 아무런 조작 없이 장비가 즉시 정지합니다.
*저속 혼합 시작 : 배럴을 들어 올리면서 회전 가능
*고속 분산 : 배럴이 제자리에 올라왔을 때만 회전 가능
*작동 중 안전 잠금: 장비가 작동하고 혼합하는 동안에는 믹싱 드럼을 내리거나 열 수 없습니다.
*진공 파이프라인 역류 방지: 특수 진공 버퍼 탱크 설계로 진공 펌프 오일이 믹싱 드럼으로 역류하는 것을 효과적으로 방지할 수 있습니다.
* 작동 오류 종료: 주파수 변환기에는 과부하, 과전류, 과전압, 누전 및 위상 오류와 같은 보호 기능이 있습니다.
*믹싱 드럼 올리기 및 내리기: 믹싱 드럼은 제자리에 있을 때만 올릴 수 있습니다.
*진공을 배출하지 않으면 믹싱 드럼을 내릴 수 없습니다(정상 압력으로 복원할 수 없음).
*고속 분산은 믹싱 드럼이 제자리에 올라간 후에만 시작될 수 있습니다.
*믹싱 드럼이 제자리로 올라간 후, 작동 중 더 높은 위치로 올라가 믹싱 드럼이 비정상적으로 떨어지는 것을 방지하기 위해 잠금 보호 시스템이 장착되어 있습니다.
*건식 혼합 단계에서는 교반기가 회전하여 믹싱 드럼을 들어 올려야 합니다.
기타 참고 사항：
*온도 측정 프로브: PT100
*온도 측정 방식: 배럴 벽에는 재료의 온도를 감지하는 온도 측정 헤드가 장착되어 있습니다.
*변속기 부품의 베어링 : 고속 부품은 수입 베어링을 채택하고 저속 부품은 국내 베어링을 채택합니다.
*오일 씰 : 국내 브랜드, 정적 씰은 O- 링을 채택하고 동적 씰은 기계적 씰을 채택합니다
*윤활 그리스 : 국내 브랜드
*기계식 밀봉 윤활유 : 수입 브랜드
*오일 실린더: 국내 브랜드
*주유소: 국내 브랜드
*밸브: 국내 브랜드
*진공 설계 요구 사항: 고객은 추출 용량이 15L/S(2X-15)인 자체 진공 시스템을 제공해야 합니다.
*진공을 -0.098mpa로 유지하고, 24시간 동안 -0.085mpa보다 높은 압력을 유지하며, 배럴에 누출이 없어야 합니다.
*주 기계의 총 전력: ＞28KW
*전체 기계의 무게: 약 2650kg
*장비 치수 : L 2106mm * W 1170mm * H 2367mm
*외관 색상 : 베이지
*바닥 적재 용량 : 1000kg / ㎡.
3、 랜덤 착용 부품 목록:
No. | 이름 | 사양 | 재질 | 수량 | 비고 |
1. | Upper cover sealing rubber ring 상단 커버 씰링 고무 링 | ΦD×ΦN | Silica Gel 실리콘 젤 | 1 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. |
2. | Mirror base sealing ring 미러 시트 씰링 링 | Silica Gel 실리콘 젤 | 2 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. | |
3. | Filler gasket 필러 개스킷 | Silica Gel 실리콘 젤 | 1 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. | |
4. | High speed mechanical seal 고속 메카니컬 씰 | C+SiC | 1 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. | |
5. | High speed synchronoudsrive Belt 고속 타이밍 구동 벨트 | Rubber 고무 | 1 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. | |
6. | Wall scraping board 벽 스크래핑 보드 | Teflon 테프론 | 1 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. | |
7. | Mirror glass 거울 유리 | Toughened type 강화 | 2 | 사양은 공급업체의 표준에 따라 해당 모델과 일치합니다. |

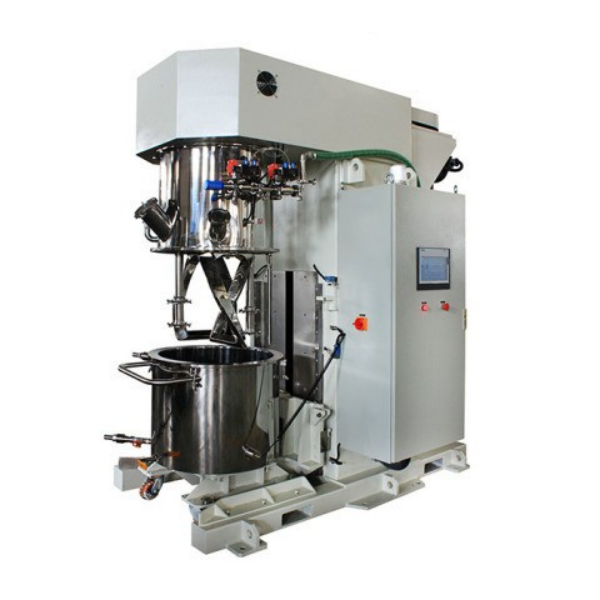

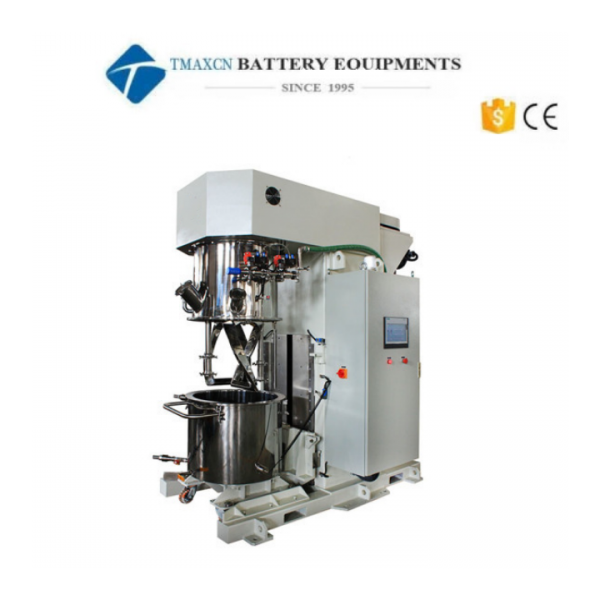

4、제품 사진:
