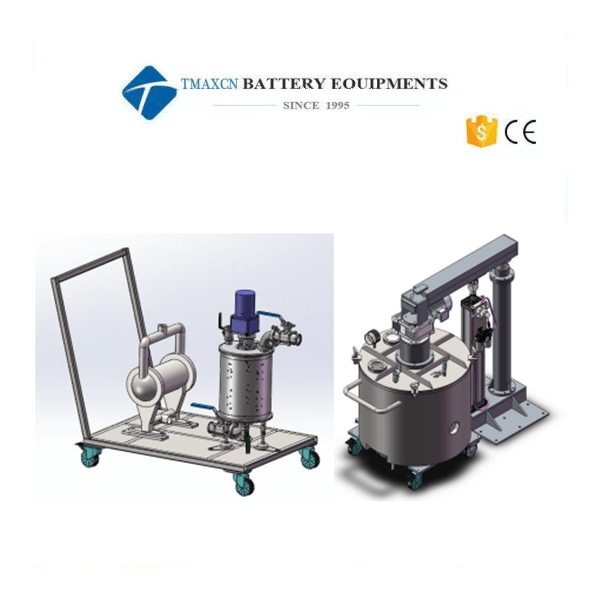

5일배터리 전극 슬러리용 자기 철 제거 여과 시스템
1.소개
이 장비는 리튬 이온 배터리 코팅기용 특수 공급 장비로, 회전 드럼 + 철 제거 필터의 두 부분으로 구성됩니다.
2.표준 구성 및 주요 구성 표

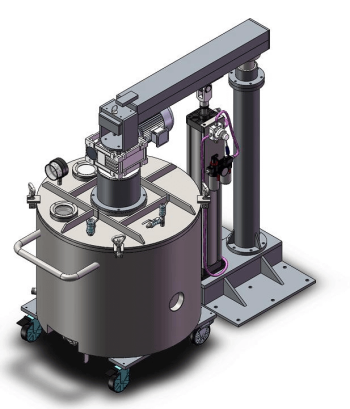

2.1 회전 배럴 및 리프팅 부품
1. 공급 배럴 | |||
설계 용량/사용 용량 | 150L/100L | 믹싱 드럼의 재료와 접촉하는 재료: 304 스테인리스 스틸. | |
믹싱 드럼 사양 | 약 φ650*450 | ||
1) 배출 밸브 : G2"(DN50); 2) 배럴 본체에는 밀기 및 당기기 핸들이 장착되어 있으며 배럴 바닥에는 4 개의 바퀴 (방향 바퀴 2 개 + 범용 바퀴 2 개)가 장착되어 있습니다; 3) 냉각 / 단열 : 바닥 / 측벽 냉각 재킷, 냉각수 입구 / 출구 물 배관 연결 포함. | |||
2. 상단 커버 | |||
상단 커버 사양 | 해당 믹싱 탱크와 일치 | 재료 접촉 부분의 재질: 304 스테인리스 스틸. | |
(1), 작은 창 2개, 스포트라이트 1개, 공급 튜브 DN25(304 볼 밸브 포함), 흡입/배출 진공 인터페이스, 진공 압력 게이지 및 기타 예비 연결부 포함; (2) 상단 덮개는 믹싱 배럴로 고정되고 퀵 잠금 버클로 잠깁니다. | |||
1. 교반 액세서리 및 기본 매개 변수 | |||
교반 샤프트 / 패들 속도 | 약 25rpm | 재질: SUS304 | |
교반 모터 출력 | 1.1kw/4P | 기어박스(모터와 일치) | NMRV-090-60-FA-F2-Y90S-1.1KW |
교반 패들 형태 | 결합 된 프레임 형 교반 패들. | ||
4. 교반 원리 | 결합 된 프레임 형 교반 패들은 압력 하에서 회전하여 재료가 침전되지 않도록 합니다. | ||
5. 진공 보증 시스템: 5개의 스켈레톤 오일 씰이 병렬로 설치되어 있으며 진공 소스는 사용자가 제공합니다. | |||
1) 진공도 ≤ -0.098Mpa, 24 시간 동안 -0.08Mpa 이상을 유지합니다. | |||
2) 밀봉 방법 : A. 정적 씰은 “O”형 씰 링을 채택합니다. B. 스켈레톤 오일 씰. | |||
6. 분배 상자 : 장비가 작동 중일 때 교반 스위치, 스포트라이트 스위치, 비상 정지 등과 같은 기능적 작동이 분배 상자에서 수행됩니다. | |||
7. 리프팅 장치: 안전핀 1개가 있는 φ125x800 리프팅 실린더 1개. | |||

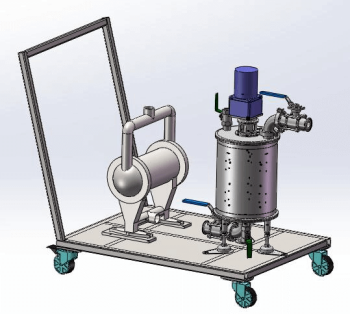

2.2 철 제거 필터 부품
No. | 이름 | 재질 | 비고 |
1 | Shaft seal 샤프트 씰 | Viton 플루오로엘라스토머 | 내마모성 및 내식성 |
2 | Blade 블레이드 | Polyester plastic 폴리에스테르 플라스틱 | (영국에서 수입) 내마모성 및 내식성. |
3 | Blade spring 탈수 스프링 | SUS304 | |
4 | Sealing ring 씰링 링 | Silica gel 실리콘 고무 | |
5 | Shaft assembly 샤프트 어셈블리 | EPDM+SUS304 | |
6 | Filter element 필터 요소 | SUS316 | 정밀 편차 값: ±0.03mm(최대 ±0.05mm), 직경 편차 값: ±0.3mm. 80 mesh ~ 200 mesh 옵션 사용 가능 (120 mesh 표준) |
7 | Shell/Upper and Lower Plate Cover/Blade Holder 쉘/상하판 커버/나이프 프레임 | SUS304 | |
8 | DC motor DC 모터 | 24V/60W | |
9 | Separator pump 분리 펌프 | Aluminum alloyQBY-25 알루미늄 합금 |
3. 액체 레벨 감지 시스템
작동 원리 : 액체 레벨 센서는 재료 액체 레벨의 변화에 따라 솔레노이드 밸브에 신호를 전송하고, 솔레노이드 밸브는 공압 다이어프램 펌프의 공급량을 제어하여 자동 공급 기능을 실현합니다.
No. | 이름 | 모델 | 수량 | 비고 |
1 | liquid level sensor 액체 레벨 센서 | 국내 브랜드 | 1 | |
2 | The electromagnetic valve 솔레노이드 밸브 | 대만 브랜드 | 1 | |
3 | Intermediate relay 중간 릴레이 | 국내 브랜드 | 1 | |
4 | Intermediate relay holder 중간 릴레이 홀더 | 국내 브랜드 | 1 | |
5 | Rotary Switches 회전 스위치 | 국내 브랜드 | 1 |
4. 원리
이 장비는 밀봉된 압력 배럴에 건조한 압축 공기를 채우고, 압력 배럴의 내부 공동을 가압하여 슬러리를 코팅 기계의 상부 탱크로 밀어 넣습니다.
