상표 :
TMAX품목 번호:
TMAX-LSGC결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

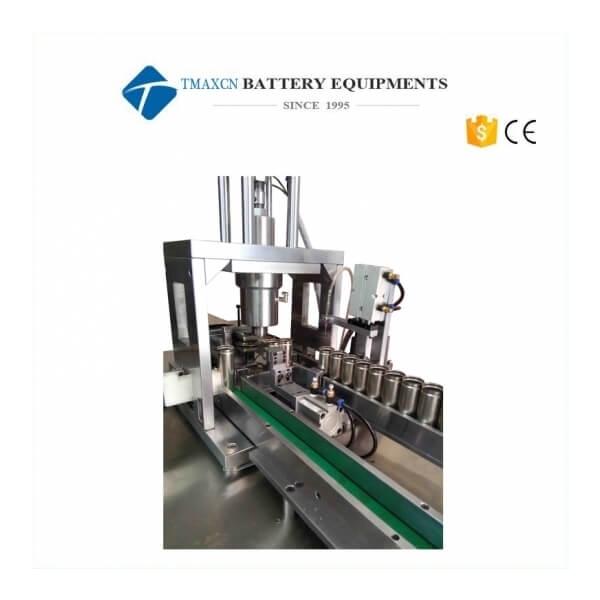

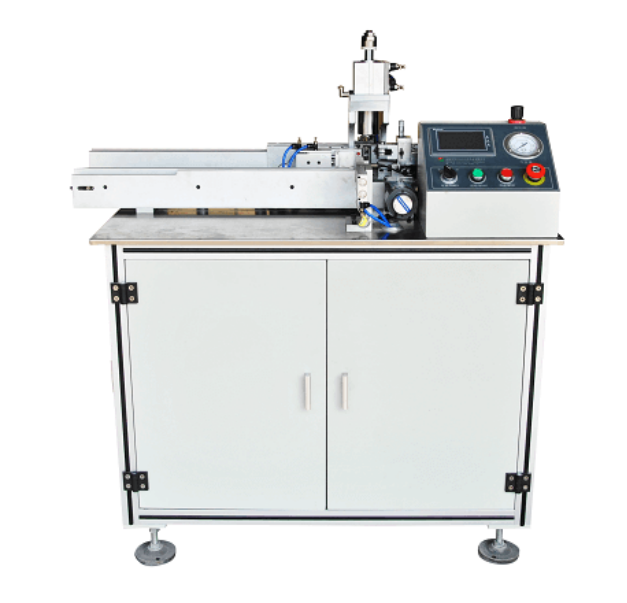

5일원통형 배터리 케이스의 일괄 처리를 위한 자동 그루브 가공기
Ⅰ, 소개
이 장비는 충전식 NiMH, NiCd 및 원통형 리튬 배터리의 롤링 그루브 공정에 사용할 수 있습니다. PLC, 중간 릴레이 및 시간 릴레이를 통해 그루브 기계는 각 실린더의 조정 된 동작을 제어하고 모터는 기계 본체를 고속으로 작동하도록 구동하며 전기 코어가있는 원통형 강철 쉘은 균일하고 자동으로 그루브 처리됩니다. 우리는 리튬 이온 셀 제조 기계의 전체 범위를 제공합니다.
Ⅱ, 사양
적용 가능한 스틸 쉘 모델 | 18650/21700/26650/32650 /AA/AAA는 요청 시 제공 가능 |
정격 전압 | 380V, 50Hz |
정격 전력 | 0.75KW |
작동 공기 압력 | 0.5-0.6MPa |
제어
| PLC 터치스크린 제어 기능을 갖춘 사용자 친화적인 HMI로 손쉬운 프로그램 설정 보장 |
그루브 정확도 | +/- 0.1 mm |
그루브 블레이드 수명 | >백만 회 이상 |
그루브 힘 | 6kgf/cm^2 |
무게 | 175Kg |
재료 입출고 및 지면 높이 | 약 900mm |
외부 크기 | L1100*W700*H1250mm |
호브의 두께 오차 | ±0.01mm |
나이프 엣지 마감 | ＞0.4 |
그루브 롤링 다이 헤드의 정확도 오차 | ±0.01mm |
그루브 깊이 | ±0.02mm |
그루브 헤드의 동심도 | ±0.01mm |
그루브 헤드와 테일 상단의 동심도 | ±0.02mm |
Ⅲ, 프로세스 매개변수
크기 위치 이름 | 공차(mm) |
그루브 동심도 | ±0.03mm |
그루브의 내경 오차 | ±0.03mm |
그루브 높이 오류 | ±0.03mm |
그루브 가장자리의 높이 오차 | ±0.03mm |
그루브 압연 후 스틸 쉘에 팽창이나 타원이 없습니다. | ≤0.08 |
코팅 긁힘, 떨어짐 및 기타 현상 | 없음 |
