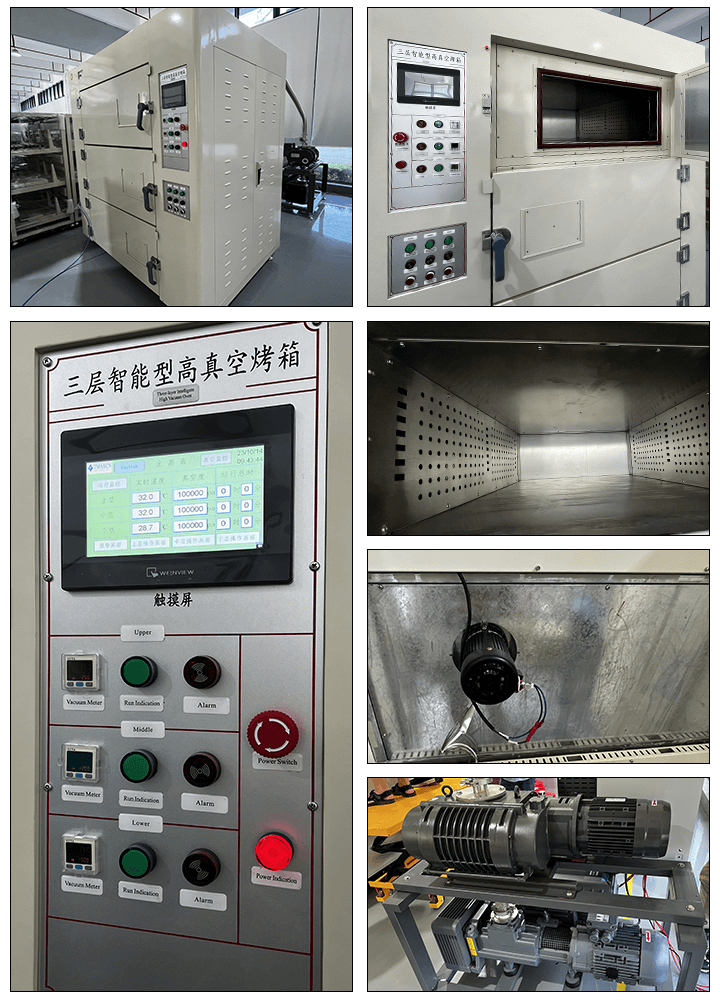

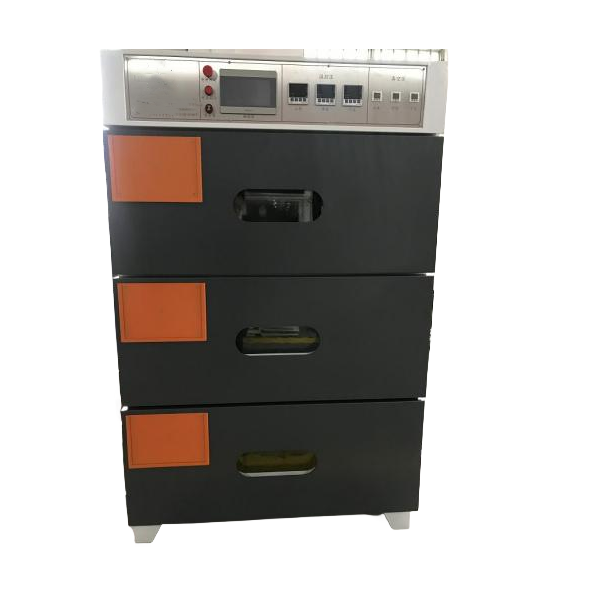

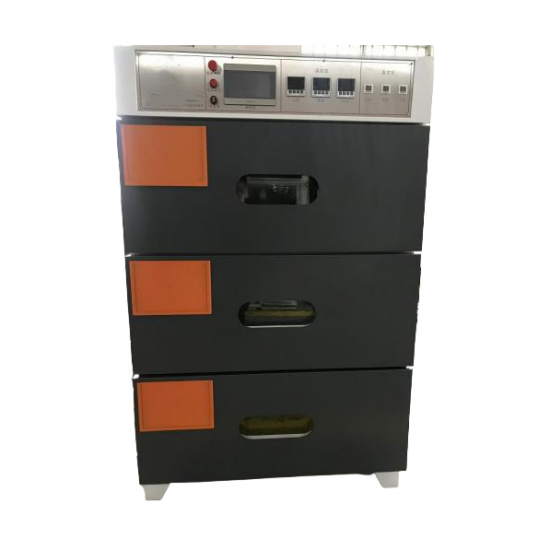

3중 에너지 절약형 지능형 고진공 건조 오븐

1. 기본 구조

 5개 부분으로 구성되어 있습니다.

1. 랙 섹션;

2. 내부 공동 부분;

3. 진공 펌핑 및 질소 충전 섹션;

4. 전기 제어부;

5. 외부 순환 섹션;

2. 운영 원리

각 기계는 한 사이클 동안 연속 작동할 수 있습니다. 기본 과정: 오븐 문을 열고 배터리 또는 전극을 오븐에 넣은 후 가열 시간, 진공 시간, 질소 시간을 설정합니다. 시스템이 설정된 시간 매개변수에 따라 가열 및 공기 교환을 자동으로 완료하여 베이킹 과정을 완료합니다.

3 、 구성

3.1 、내부 캐비티 : 3.0mm 스테인리스 스틸로 제작, 보강용 리브는 철제 사각재 사용

3.2 、랙: 1.5mm 두께의 고품질 냉간 압연판으로 제작, 2겹의 단열재로 구성, 면은 알루미늄 규산염, 알루미늄 호일 면, 방음 면의 3겹 소재로 구성

3.3 、온풍 시스템: 각 층은 팬, 히팅 박스, 에어덕트, 에어덕트 등으로 구성되어 있어 온도 일관성을 더욱 잘 달성할 수 있습니다.

3.4 제어 시스템 : PLC, 터치스크린, 압력 센서, 고진공 배플 밸브, 솔리드 스테이트 릴레이, 온도 컨트롤러, 전자기 밸브 그룹 등으로 구성

3.5 하드웨어 구성 요소 : 도어, 뒷면 커버, 진공관 및 기타 스탬핑 부품 등 포함

4 、기계 특성

4.1. 문 개방 방식: 단일 문 개방; 탄성 이중 유리문, 3중 압력 감지, 과전압 보호 기능 포함;

 4.2 내부 라이너 실링 링 : 금형을 주조하여 만든 실리콘 고무 O-링으로 고온 및 부식에 강함

4.3 원리: 주변 열풍을 외부로 순환시킵니다. 이중 단열 구조로 외부 온도가 실온+20도를 넘지 않도록 합니다.

4.4 가열 구조: O자형 외부 순환 공기를 채택하고, 좌측에 공기 배출구, 우측에 공기 흡입구를 설치하여 온도 일관성을 실현했습니다.

4.5. 고성능 공압식 배플 밸브, 3중 독립 제어 분리형

4.6. 터치스크린 디스플레이, 자동 사이클 및 자동 제어, 최종 단계 완료 및 진공 유지 압력으로 복귀; 디지털 안전 온도 디스플레이;

4.7. 다중 위치 과열 보호 온도 제어 장치를 탑재하여 온도 손실과 같은 온도 제어 안전 문제를 효과적으로 방지하고 과열 보호의 정확도를 향상시킬 수 있습니다.

4.8. 제어 화면은 중앙 집중식 조작을 위한 터치스크린을 채택하여 조작이 편리하고 제어 신뢰성이 우수합니다. 프로그램 컨트롤러는 PLC 제어를 채택하여 안정적이고 신뢰성 있게 작동합니다.

4.9. 3단 오븐은 개별적으로 제어되며, 총 베이킹 시간, 사이클 시간, 진공 펌핑 시간, 건조 시간을 개별적으로 설정할 수 있습니다. 매개변수 설정 후 자동 버튼을 눌러 자동 베이킹 프로그램으로 진입할 수 있습니다. 베이킹 시간에 도달하면 오븐이 자동으로 꺼집니다. 온도가 안전 온도 값을 초과하면 경보가 울리고 빨간색 표시등이 켜지며 가열이 자동으로 중단됩니다. 경보 정보는 디스플레이 화면에 표시됩니다.

4.10. 상자 안에 건조공기를 -0.1Mpa~-0.02Mpa 사이의 설정값으로 채우면 자동으로 팽창을 멈출 수 있습니다.

4.11. 정상 작동 중에는 오류 알림 알람과 오류 원인을 화면에 표시할 수 있습니다.

4.12. 진공관은 부식 방지 특성을 가지고 있습니다.

4.13. 층간 가스 누출을 방지하기 위한 프로그램 연동.

5. 기술적 매개 변수 :

SN	목	매개변수
1	가열 원리	외부 순환 열풍 난방
2	힘	380V 50Hz 14KW
3	가스원	건조공기 :  0.1-0.2Mpa / 진공 : -0.098- -0.1Mpa / 압축공기 :  0.4-0.5Mpa
4	온도	실온 ~  120℃
5	진공도	-0.1~0.098Mpa 사이에서 측정 시, 디지털 디스플레이는 실온 및 정상 압력에서 24시간 동안 ≥ 95%의 압력을 유지합니다.
6	디스플레이 오류	설정값 및 안정표시값 ≤±1℃
7	단열 성능	외벽 온도는 45도를 초과해서는 안 됩니다(유리문 제외)
8	온도 균일성	캐비티 내부 각 지점에서 벽으로부터 50MM 떨어진 곳: 정상 압력 하에서 ≤ ± 3.5℃
9	문자열 온도 속성	≤20℃(인접층 온도상승 100도 이내, 실온보다 20도 높은 경우에만 해당)
10	응답 속도	실내온도에서 85도까지 30분 이내에 표면표시가 설정값에 도달하고 무부하 코어온도는 90~120분간 안정화됩니다.
11	진공 펌핑 및 질소 충전 위치 및 인터페이스 사양	인터페이스는 장치 후면에 위치합니다. 진공 연결은 DN20이고 건조 가스 연결은  ￠ 12mm 가스 파이프 연결 입니다.
12	내부 라이너 크기(201 소재)	높이 350  × 너비 850  ×  깊이 800 × 3
13	외부 크기	높이 2000  × 너비 1270  ×  깊이 1150
14	외관 색상(베이킹 페인트 처리)	회색 흰색 주황색(고객이 색상 팔레트를 제공할 수 있음)

6 、전기 구성:

SN	목	사양
1	PLC	후이촨
2	터치 스크린	7인치 후이촨 컬러 스크린
3	온도 조절기	디지털 지능형 온도 컨트롤러/마이크로컴퓨터 PID 자동 계산
4	온도 모드	PID+SSR(사이리스터), 상하이 야타이
5	과열 보호	상하이 야타이 온도 조절기
6	온도 센서	화링 K형 열전대
7	진공 게이지	디지털 진공 게이지/-101.0-101.0 kPa 양압 및 음압 범용형, 대만 Jingdeng



8	진공밸브/질소밸브	진공 배플 밸브
9	경보	이지아
10	가열관	맞춤형
11	제어 모드	각  챔버는  독립적으로 작동하며, 가열, 진공, 질소 충전 모드는 PLC 자동 순환 방식으로 작동합니다. 각 작업 구역의 작동은 터치스크린을 통해 설정됩니다.



7 、설치 조건

7.1  오븐 전면과 벽면 사이의 거리는 1,500mm 이상, 좌우 후면 사이의 거리는 500mm 이상이어야 합니다. 사용자는 독립적인 전원 분배 스위치를 설치하고, 외부 전원을 장비에 연결해야 합니다.

7.2 설치 구역 조건(구매자가 제공):

7.2.1 전원 공급 : 3상 4선 AC 380 ± 38V, 주파수 : 50 ± 1Hz;

7.2.2 진공원 : 압력 -0.1MPA, 진공관 DN20 타워 조인트

7.2.3 질소원 : 압력 0.1~0.2MPA, 질소파이프  ￠ 12가스관

7.3 압축공기 : 0.4~0.6MPA,  ￠ 8 공기관

7.4 에너지 소비

7.4.1 최대 시간 ≤ 12kw/시간 7.5, 환경 요구 사항

7.5.1 온도 -5~35℃, 습도 ≤ 40%

7.5.2 주변에 가연성 또는 폭발성 가스, 액체 또는 고체가 없어야 합니다.

7.5.3 상자 안에 가연성 물질, 가스, 폭발물을 넣어 두지 마십시오.
