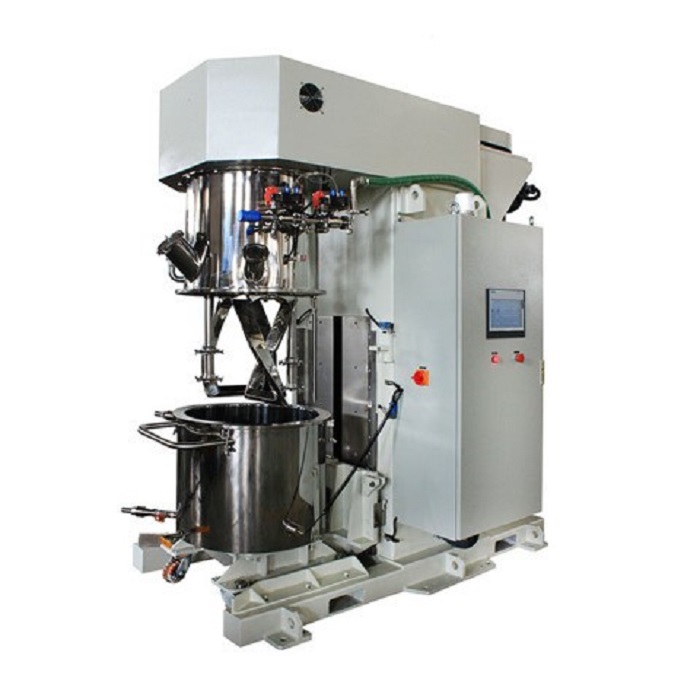

100L 행성형 분산 진공 혼합기

1. 특징 :

애플리케이션

모든 종류의 일반 배터리 의 분말과 액체를 혼합 및 분산 시켜 균일 하게 혼합 된  배터리 슬러리를 얻습니다. 이는 고점도 공정 에 매우 적합합니다 .

 적용 가능한 작업 조건 점도 범위는  ≤  120만 CP입니다.

2. 장비 의 주요 매개변수 :

하부 배럴 부품

*총 설계 용량 : 140L

* 유효 용량 : 45-100L

*용기 내경 : 59.6mm

*컨테이너 깊이: 500mm

*컨테이너 재질 :  재료와 접촉 하는 304

* 온도 조절 재킷 유형 :  배럴 벽 에 단일 레이어 재킷 ,  냉각 또는 가열 에 사용됨 ; 배럴 바닥에 단일 레이어 재킷 , 냉각 또는 가열 용

*온도 조절 재킷 인터페이스: G1 ", 빠른 개방 유니온 장착, 재킷 압력 저항 ≤  0.4MPa

*온도 조절 재킷 순환 시스템: 고객 제공.  재킷 입구 온도 ≤  8 ℃ , 냉각수  유량 > 40L/min을 권장 합니다.

* 배출 형태 : 배럴 바닥 에 1- 1 / 2 "3피스 배출 볼 밸브 * 설계 주변 온도 : - 10 ~ + 120 ℃

*이동모드 : 캐스터모빌

부품 혼합：

*작동 주파수 :  11KW

*믹싱 패들 속도 : 5-52rpm

*플래닛 박스 속도: 3-30rpm

*믹싱 패들 직경 : 338mm

*믹서 임펠러 유형: 나선형 튀김 반죽 트위스트 주조 및 가공으로 90 ° 헬리 x 보장 *믹싱 패들 재질: 304

*믹싱 패들의 선형 속도 : 0.09 -0 9m/s

* 믹싱 패들  개수 : 7 ±1 mm

*패들과 배럴 벽 사이의 거리: 5 ± 1mm

*패들과 버킷 바닥 사이의 거리: 4 ± 1mm

분산된 부분：

*작동 주파수: 5-65hz

*분산 전력: 1 5KW

*분산속도 : 273-3575rpm

*분산판 직경 : 125mm

*스타일 : 지그재그 디스크

*분산판 재질 : 3 04

*분산선속도 : 1.8~23m/s

* 분산 디스크 수 : 4

* 분산 샤프트 수 : 2

벽 긁는 부분：

* 벽면 스크래핑 지지대 재질 : 304

* 벽면 스크래핑 플레이트 재질 : 폴리테트라플루오로에틸렌

*벽 긁는 속도 : 행성 케이스 속도와 일치

*탈착 가능 여부 : 탈착 가능한 디자인 ( 고점도 공정 에서 벽면 스크래핑 제거 필수 )

베이스 및 리프팅 부품:

*구성요소 소재 :  고강성 구조를 위한 탄소강

*리프팅 모드 : 유압 실린더

*리프팅 가이드 : 고정밀 리니어 가이드 레일

*리프팅 스트로크:   ≤ 570mm

상부 배럴 부품:

*상부 배럴 소재 : 304

*분말 공급 포트: DN150, 관찰 창을 이용한 빠른  설치

*액체 공급 포트 : ISO 1 "빠른 설치

*미러 포트: DN90 강화 유리 거울 1 개

*진공화구 : G 3  / 4 "1개

*배기포트 : G3 / 4 "1개

*M14 진공 미터 포트 × 1.5 1미터 내부 나사 인터페이스

제어 시스템：

* 전기 캐비닛: 주파수 변환기 와 같은 저전압 전기 부품을 배치하는 데 사용  * 수동 조작 패널: 버튼, 손잡이 , 계기 등을 배치하는 데 사용

*전원 공급: AC 3 ×  380V ± 5 % ，50Hz

*제어모드 : 전기 제어 + 유압제어

*전력 제어 및 속도  조절 모드: 주파수 변환기 시동 및 제어  *냉각 방식: 공기 냉각 및 액체 냉각

*동작 모드 : 전기 캐비닛 상단 패널의 해당 버튼 + 손잡이 *디지털 온도 표시 테이블 : 재료 온도

*비상 정지 버튼 : 1개

*알람 시스템 : 과열 경보, 과열 경보 종료, 경보 종료

*속도 표시 : 패널 테이블에 속도가 표시됩니다.

*전원표시 : 1개

*타이머: 분산과 혼합을 동시에 제어 하는 타이머

*주의: 인간-기계 인터페이스 시스템 구성을 선택한 경우 제어 시스템의 관련 내용이 제어를 위해 터치 스크린 에 통합됩니다.

안전 인터록 시스템：

* 비상 정지 : 비상 정지 스위치를 누르면  장비 는 아무런 작동 없이 즉시 정지 합니다.

* 저속 혼합 시작: 배럴을 들어올리는 동안 회전할 수 있습니다.

*고속 분산 : 배럴은  제자리에 올라와야 만 회전 가능

*작동 중 안전 잠금 장치: 기계가 작동 중이고 혼합 중일 때는 혼합 드럼을 내리거나 열 수 없습니다 .

*진공 파이프라인이 역류하는 것을 방지하기 위해: 특수 진공 버퍼 탱크 설계는 진공 펌프 오일이 혼합 드럼  으로 역류하는 것을 효과적으로 방지  할 수 있습니다 .

*운전 오류 정지: 주파수 변환기 는 과부하, 과전류, 과전압,  누설 및 동등 보호 부족을 갖추고 있습니다.

* 믹싱 드럼 들어올리기 및 내리기 : 믹싱 드럼은 제자리 에 놓이기 전까지는 올라갈 수 없습니다 .

*진공 배출 없이는 혼합 드럼을 내릴 수 없습니다  (정상 압력은 회복 되지 않음 ).  *고속 분산은 혼합 드럼이 제자리에 올라간 후에만 시작할 수 있습니다.

*믹싱 드럼이 제자리에 올라간 후, 작동 중  믹싱 드럼이 높은 위치 로 올라간 후 비정상적인 낙하를 방지하기 위해 잠금 보호 시스템이 장착되어 있습니다 .

*건식 혼합 단계에서는 교반기를  회전시키고 버킷을 들어올려야 합니다.

기타 지침:

*온도 측정 프로브: PT100

*온도 측정 방법 : 배럴 벽에 온도 측정 헤드를 장착하여  재료 온도를 감지합니다 .

*변속기 부품의 베어링 : 고속 부품은 수입 베어링, 저속 부품 은 국산 베어링

*오일씰 : 국산 브랜드, 정적  씰용 오링 , 동적 씰용 메카니컬 씰 *윤활 그리스 : 국산 브랜드

*기계씰 윤활유 : 수입 브랜드

*오일 실린더 : 국산 브랜드

*주유소 : 국산 브랜드

*밸브 : 국산 브랜드

*진공 설계 요구 사항: 고객은 15L/ S (2X- 15) 의 추출 용량을 갖춘 자체 진공 시스템을 제공해야 합니다 .

* 진공을 -0.098mpa로 유지하고 , 압력을 24 시간 동안 -0.085mpa보다 높게 유지하며 , 배럴 내부로 누출 되지 않도록 합니다 .

*호스트 총 전력 : 28KW 이상

*전체 중량 : 약 2650kg

*장비 크기: 길이 2106mm * 너비 1170mm  *  높이 2367mm

*외관색상 : 베이지색

*지반 지지력 : 1000kg / ㎡

3、무작위로 마모된 부품 목록:
