상표 :
TMAX품목 번호:
TMAX-LAFT-200결제 :
L/C, T/T, 웨스턴 유니온, 페이팔인증서 :
CE ROHS 인증서리드 타임 :

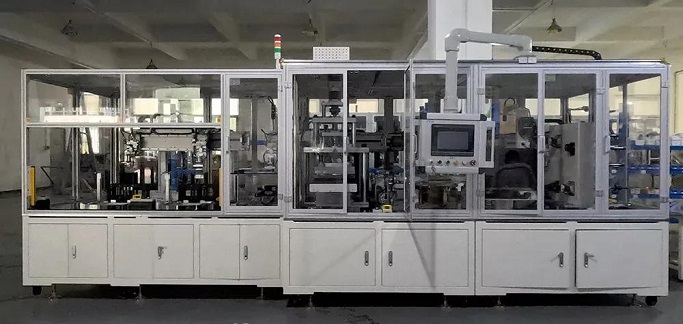

5일이 고체 전지 리튬 금속 양극 전극 제조기는 리튬 금속 스트립/리튬 구리 복합 스트립을 절단하고, 생산 성형하고, 분리막 시트 상자 수집 및 고체 전지 연구 및 제조를 위한 이송에 적합합니다.
(1) 리튬 금속 양극 코일 풀림(박리 필름 제거 및 권취), 고정 길이 절단, CCD 위치 지정, 탭 준비 및 압착, CCD 검출, 분리판 적재 등의 기능을 실현할 수 있습니다.
(2) 리튬 구리 복합 테이프 코일의 교정 및 풀림(박리 필름 제거 및 권취), 고정 길이 절단, CCD 위치 지정, 금형 절단 탭 형성, 하단 가장자리 절단, CCD 감지, 분리판 적재, 블랭킹 등의 기능을 실현할 수 있습니다.
(3) 리튬 금속 양극은 리튬 스트립의 표준 코일 소재이고, 리튬 구리 복합 스트립은 양면 정렬이 필요합니다.
(4) 장비는 건조실에 배치되었으며, 전체 기계 설계는 리튬 금속 극판 H(80-160) x W(60-100) 생산을 실현합니다. 전체 기계는 MES 데이터 수집 및 전송 기능을 갖추고 있으며, 산업용 제어 컴퓨터와 디스플레이를 갖추고 있습니다.
제품 치수 및 오차
목 | 지정 | 범위 |
리튬 호일 높이 | H1 | 60~160mm ；±0.2 |
리튬 호일 폭 | W1 | 60~100mm ；±0.2 |
구리 탭 높이 | H2 | 15~25mm ；±0.5 |
구리 탭 너비 | W2 | 5~30mm ；±0.2 |
탭 재조합 깊이 | 디1 | 3~10mm ：±0.5 |
탭 높이 | H2 | 10~20mm ；±0.5 |
각도 A | 에이 | 90°±0.1° |
각도 B | 비 | 90°±0.1° |
유입되는 재료 및 기능적 기술 매개변수
목 | 사양 요구 사항 | |
리튬 포일 코일 사양 | 두께 | 40-120㎛ |
너비 | 60-100mm | |
외경 | 300mm | |
코어 내경 | 20mm | |
분리된 시트 | 예 | |
구리 테이프 코일 사양 | 두께 | 6-10㎛ |
너비 | 10-30mm | |
외경 | 200mm | |
코어 내경 | 3인치 | |
슬리팅 방법 | 리튬 | 합금 커터 |
구리 | 합금 커터 | |
리튬 구리 복합 스트립 | 금속 다이 커팅 및 합금 커팅 나이프 | |
연속 슬리팅 횟수 | 구리 | ≥50000 |
리튬 | ≥500 | |
리튬 구리 복합 스트립 | 금형 ≥10000, 절단 칼 ≥10000 | |
양극 전극 전달 모드 | 무변형/미세변형 전달 | |
CCD 수량 | ≥1/ 제품이 매거진에 로드되기 전 | |
CCD 식별 내용 | 누락된 각도, 탭 위치, 직각 | |
NG 제품 제외 기능 | 들어오지 못하게 하다 | |
접수양식 | 절연 시트 상자에 대한 자동 블랭킹 | |
용량 | 2~4ppm | |
전반적인 개요 및 운영 환경 요구 사항
목 | 설치 요구 사항 |
장비 보관 위치, 적재량 및 면적 | 약 5000kg, 면적 약 6000*1600*2200mm(길이 * 너비 * 높이) |
전기(220/380) 전력 | 380V/약 15KW |
가스(질소, 압축 공기, 진공 등) | 압축 공기 0.5~0.7Mpa, 20L/min; 진공원: ≤-0.09MPa 120L/Min |
온도/습도 | 20~23±2℃/ 이슬점 -45℃ 이하 |
환경 보호 및 안전 | 출입 통제 및 전기식 자체 잠금 보호 |
청결/건조함 | 10만~30만 클래스 |
