셀 길이(탭 제외, mm)

160

50

셀 폭(에어백 제외, mm)

100

50

셀 두께(mm)

12

4

에어백 폭(mm)

200

50

탭 길이(mm)

25

15

탭 너비(mm)

35

3

탭 중심 거리(mm)

50

10

충전 전류 범위(mA)

10~6000

전류 측정 및 제어 정확도(mA)

±(0.05%RD+0.05%FS)

현재 분해능(mA)

1

전압 측정 범위(mV)

0-5000

전압 측정 및 제어 정확도(mV)

±(0.05%RD+0.05%FS)

전압 분해능(mV)

1

정전압 충전 범위(mV)

2500~4500

최소 방전 전압(mV)

2000

시간 측정 범위 및 정확도

3000분/단계, 정확도 ±0.1%

실패율

≤1%, 채널 활용률 ≥99%.

전기 사양

전압 : AC380V±10%, 설치전력 : 12KW(히팅플레이트 및 모터전력 포함).

회로 연결

조명기구와 충전 장비 사이의 단자 연결.

온도 조절 범위

주변 온도는 최대 90°C입니다.

설계

배터리 성능 요구 사항에 따라 특별히 설계되었으며, 배터리 형성 및 분류/테스트 장비에 적합합니다.

모듈식 제조

뛰어난 다재다능성과 간편한 유지관리. 가열부와 비가열부가 별도로 설치되어 방열 효과가 우수하고 시스템 작동이 안정적입니다.

셀 배치 방향

셀은 수직이고 에어백은 위를 향함

장비 고장률

1% 미만

채널 활용률

> 99%

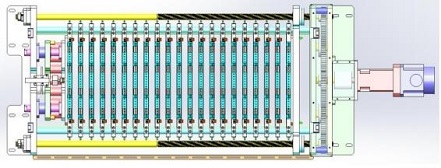

고정 장치 레이어 수

16

총 고정물 수량

1

레이어당 셀

2

총 셀 수

32

압력 소스

모터 + 감속기

압력 범위

200~3000kgf

전송 모드

리드 스크류

압력 제어 정확도

200-1000kg: ≤±20kg; 1000-3000kg: ≤±2% RD

모터 파워

2KW

보류 시간

1초~300분(조정 가능)

가열 방법

실리콘 가열판

가열 시간

초기 가열 시간 ≤30분(실온에서 90°C까지); 재가열 대기 시간 없이 연속 생산 가능

온도 조절 방법

각 층의 온도 모니터링

조절 가능한 온도 범위

실내 온도 ~ 90°C

층간 온도 편차

±1.5°C

압력 제어

PLC 제어, 다중 시간 세그먼트, 다단계 압력 변화 설정

가열판 두께

2.0mm

고정물

특별 경기

보관 환경 온도

5 ~ 45°C

캐비닛 외벽 온도

40°C를 초과하지 않음

전류 및 전압 테스트 방법

4선 측정, PCB 보드 프레싱 모드

작동 전원 공급 장치

AC380V, 3Φ, 50Hz, 안정적인 독립 접지가 필요합니다.

장비 무게

1200kg 이내

공장 적재 용량

총 중량 대 하중 면적 비율 ≤600 kg/M²
