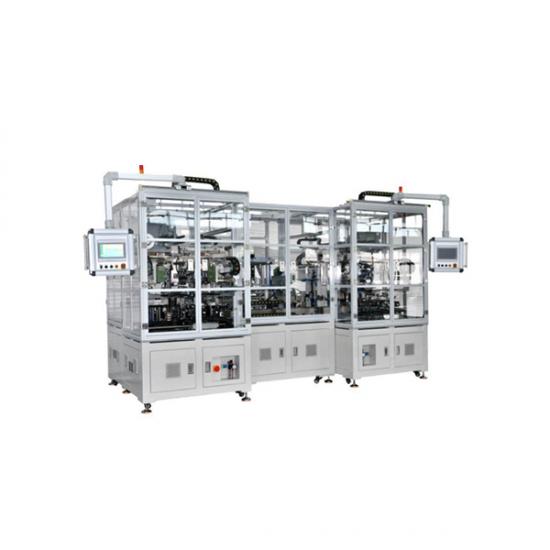

자동 프리즘 배터리 스태킹 머신

특징

1. 고속: 선형 모터 공급, 선형 모터 구동 스태킹 테이블 이동, 최대 0.3초/개 속도로 고속 스태킹 달성

2. 다이어프램은 서보 모터에 의해 능동적으로 풀리며, 장력은 서보 토크에 의해 제어됩니다. 다이어프램 버퍼와 스태킹 플랫폼은 동기적으로 움직여 다이어프램에 공급을 공급하여 다이어프램의 늘어짐과 변형을 방지합니다.

3. 다중 조각 누출에 대한 대책: 재료 상자 스윙, 분할 브러시, 로봇 팔 서보 흔들어 극성 조각 분리, 초음파 센서로 다중 조각 누출 감지.

4. 전극 러그 모서리 감지: 전극 러그 모서리 감지 및 전극 러그 4개를 감지하여 결함이 있는 전극 러그를 자동으로 방전합니다.

5. 장비 상단의 FFU 팬이 공기를 공급하고, 산업용 먼지 제거 시스템이 재료 상자 및 위치 지정 등 여러 작업 공간을 진공 청소하여 장비 내부 공기를 순환시켜 내부에 떠 있는 분말을 흡입합니다.

사양

위치 모드	기계적 위치 지정 또는 CCD 위치 지정
스태킹 효율성	단일 스테이션 0.6(완전한 기계 0.3) s/pcs
보조 시간	<10초
전극과 다이어프램 사이의 정렬 정확도	중심 편차 ± 0.3mm
다이어프램 끝면 정렬 정확도	±0.3mm
인접 극 정렬 정확도	±0.2mm
극판의 전체 정렬 정확도	±0.3mm
적층 수	두께 적응 범위 내에서 설정 가능
외부 다이어프램	꼬리 롤/꼬리 롤 없음
합격률	≥99.5%
활용률	≥98%
전체 치수	폭 4000mm x 길이 2000mm x 높이 2500mm
중량/지지 용량	약  5000Kg ; >650Kg/M2
힘	AC220V 단상; 10% 전압파 유도 토양 교란; 전력: 15KW; 주파수: 50Hz
압축 공기	0.5~0.7Mpa(5~7kgf/cm2  ) , 주입량 800L/min

두께	5~20mm
너비	80~200mm
길이	120~300mm
극 길이	10~30mm
극방향	같은 쪽/반대쪽

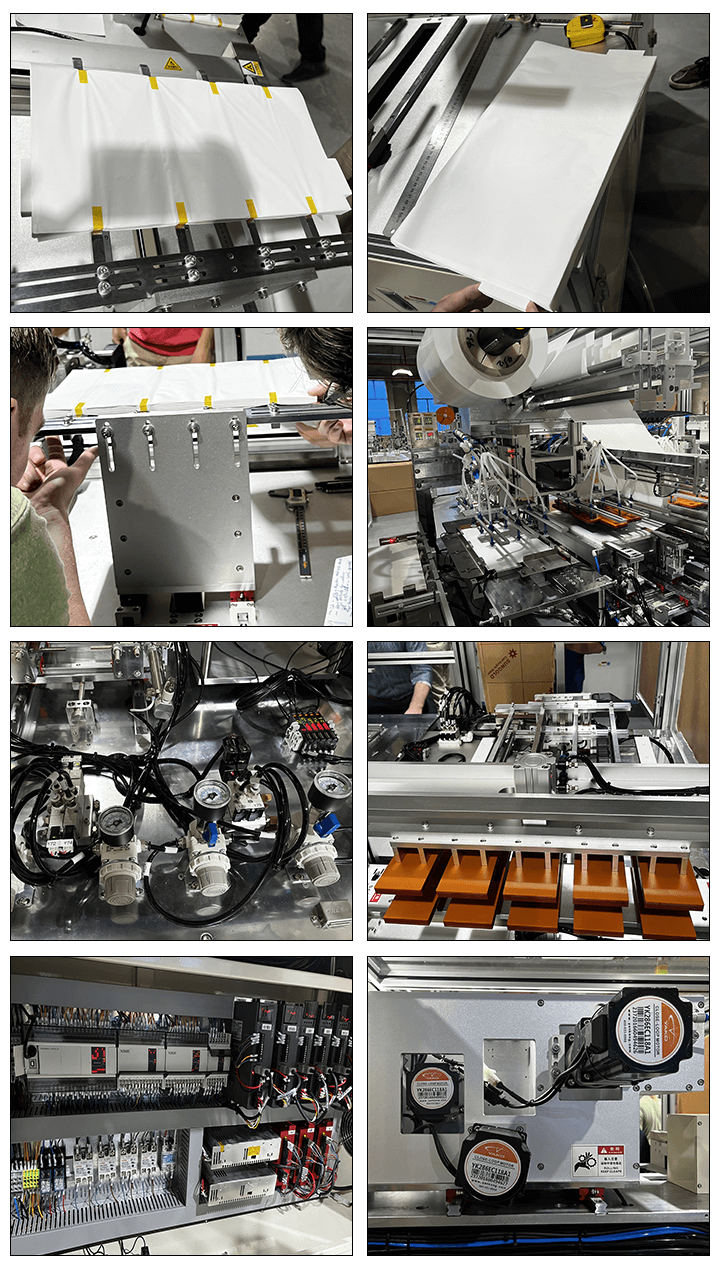

생산 조립 공장
