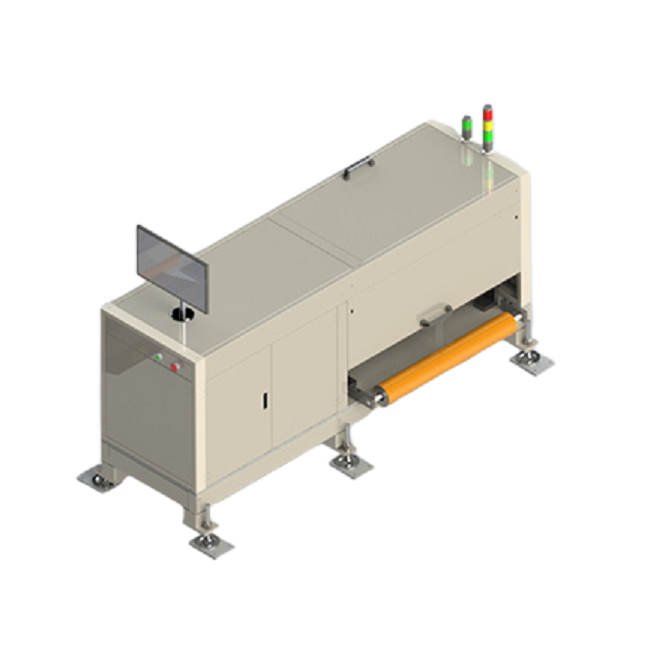

프리즘 셀 생산 라인용 레이저 두께 측정기 전극 두께 계측기

Ⅰ . 레이저 두께 측정기의 측정 원리 및 응용 특성 ：

측정 센서: 고정밀 레이저 변위 센서.

측정 방법: 반사 광학 기하학적 두께 측정.

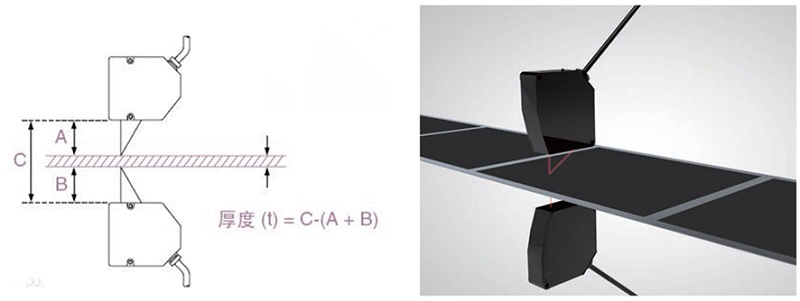

두 개의 프로브는 동일한 축에 설치되고, 삼각형 기하학 방법을 사용하여 재료의 윗면과 아랫면으로부터 레이저까지의 거리를 측정하여 재료의 기하학적 두께를 측정합니다.

Ⅱ . 스캐닝 프레임:

레이저 측정 시 상하 프로브의 동축 정렬 정확도에 대한 높은 요구 사항으로 인해 C형 스캐닝 프레임만 적합 하며 일반적으로 선팽창 계수가 작은 대리석을 사용합니다.

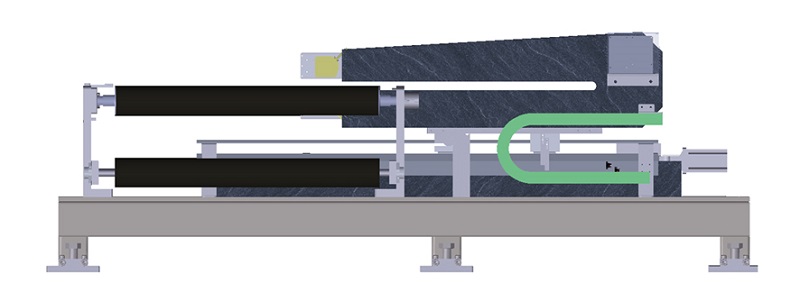

또는 아래에 표시된 것처럼 주철 C형 프레임:

레이저 두께 측정기는 제품 샘플링과 교정이 필요하지 않으며, 표준 두께 시트만 정기적으로 교정하면 됩니다.

레이저 센서는 측정 지점이 작고 정밀한 미세 프린지 분해능을 가지고 있기 때문에 코팅 가장자리의 크기나 리튬 배터리 전극의 머리와 꼬리 부분의 얇아짐을 측정하는 데 사용할 수 있습니다.

Ⅲ 、응용 분야 :

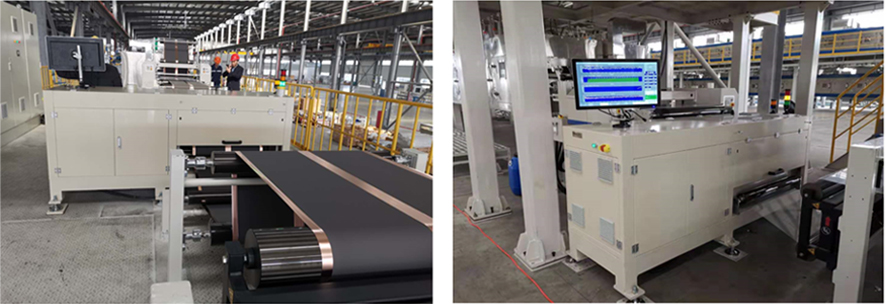

주로 압연 후 리튬 배터리 극의 두께 측정, 리튬 배터리 코팅 가장자리 또는 헤드 및 테일 희석 영역의 윤곽 및 크기 측정, 석고 보드, 구리 도금판, 금속 캘린더링, 고무 등과 같은 다른 시트, 판 또는 코일의 두께를 온라인으로 측정하는 데 사용됩니다.

4. 성과 지표:

*위의 데이터는 리튬전지 전극  판 압연 프레스  또는 코팅두께 측정을 기준으로 합니다  .
